Sistema de localização de falhas de cabos portáteis de 35 kV e abaixo para cabos de energia com falhas principais de isolamento

Descrição do produto

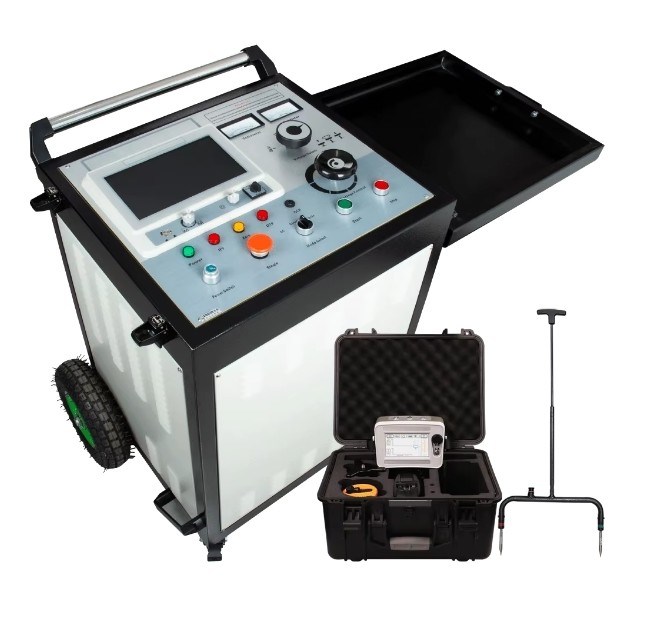

O sistema de localização de falhas de cabo XHHV535-4TSB é utilizado para detectar a principal falha de isolamento de cabos de energia com níveis de tensão de 35 kV e abaixo e calibrar o comprimento do cabo.Este sistema consiste em duas partes- um testador de falhas de cabos e um gerador de pulsos de alta tensão.
O testador de falhas de cabo adota uma interface de software de operação simples, controlo centralizado por um microcomputador de um único chip, operação de tipo touch e uma bateria de lítio de grande capacidade.Está estável.Para evitar interferências na fonte de alimentação durante a descarga de impacto, é utilizado um sistema de alimentação e de alimentação independente.
Este sistema de teste de falhas de cabos é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e fio quebrado de cabos de energia, cabos coaxial de alta frequência, cabos de luz de rua,e fios subterrâneos de vários materiais com diferentes secções transversais e diferentes meios, bem como fugas de alta resistência e falhas de flashover de alta resistência.

Parâmetros do pré-localizador de falhas do cabo:

• Frequência de amostragem: 1 MHz~400 MHz;
• Amplitude do pulso de baixa tensão: 300V±15%;
• Faixa de medição de distância: ≥ 120 km;
• Faixa de ensaio: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• Largura do pulso: 0,15uS/0,30uS/0,60uS/1,20uS/2,4uS/5,0uS/7,5uS/10uS;
• Resolução mínima: 0,07 m;
• Área cega de ensaio: ≤ 10 m;
• Erro de medição: ≤ ± 0,5% × L+1m), L é o comprimento do cabo;
• Fornecimento de energia de trabalho: bateria de lítio de 10,4AH incorporada; tempo de carga é de cerca de 2 horas, tempo de trabalho é de 5 horas

XHDD503E Indicador de falha do cabo

O indicador de falha do cabo XHDD503E usa o princípio de sincronização acústica-magnética de captação de vibrações e indução eletromagnética para determinar a localização específica do ponto de falha do cabo.Com a ajuda de um gerador de pulsos de alta tensãoOs fenômenos físicos como ondas de vibração,Ondas sonoras e ondas eletromagnéticas geradas pelo flash sobre a descarga do ponto de falha são coletadas pela sonda dedicada do instrumento de posicionamentoDepois de processamento inteligente pelo host, a distância de falha e o som de falha de saída são exibidos.Isso é..., a tarefa de posicionamento preciso do ponto de falha do cabo "diretamente acima do cabo, dentro da faixa de medição aproximada" é concluída.Curto-circuito, falhas de circuito aberto e de fios quebrados de vários cabos de alimentação, cabos coaxial e cabos e fios de baixa tensão com diferentes níveis de tensão, diferentes secções transversais e diferentes meios,bem como fugas e flash sobre falhas de alta resistência.

Parâmetros principais

Canal de som-Largura de banda l Todos os passos: 100Hz~1600Hz. l Passos baixos: 100Hz~300Hz. l Passos altos: 160Hz~1600Hz. l Passos de banda: 200Hz~600Hz. Ajuste de canal: 8 níveis de som, magnético e voltagem.Saída sonora: Ganho: 16 níveis (0-112dB), Impedância: 350Ω Faixa de detecção: 0,00-99,99ms, 75mV-75V Precisão de detecção: Posicionamento: ≤0,1m; Voltagem de passo: ≤0,5m; Caminho: ≤0,5m Fornecimento de energia de trabalho:4*18650 bateria de lítio padrãoTempo de espera: mais de 8 horas Temperatura ambiente: -25-65°C; Umidade relativa: ≤ 90% Dimensões do volume: 428L×350W×230H Peso total: 7kg
