Sistema de localização de falhas de cabos portáteis de 35 kV e abaixo para cabos de energia com falhas principais de isolamento

Name: Sistema de localização de falhas de cabos portáteis de 35 kV e abaixo para cabos de energia com falhas principais de isolamento
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4TSB+XHDD503E
Price: 15500 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE ISO
Número do modelo:	XHHV535-4TSB+XHDD503E

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE ISO

Número do modelo:

XHHV535-4TSB+XHDD503E

Nome do produto:

Localização da falha do cabo definida

Tensão de impulso:

0-35kv

Pressão parcial de alta pressão:

2,5

Potência de descarga:

2048 J

Poder de impacto:

2.000 W

Poder:

Eletrônico

Destacar:

High Light

Destacar:

Localizador portátil de falhas em cabos de 35kV

detetor de falha de isolamento do cabo de alimentação

Sistema de localização de falhas de cabos portáteis

Trading Information

Quantidade de ordem mínima:

1 conjunto

Preço:

Negociável

Detalhes da embalagem:

Embalagens de madeira

Tempo de entrega:

5-8 dias úteis

Termos de pagamento:

T/T

Habilidade da fonte:

2000Group/Ano

Descrição do produto

Visão Geral do Produto

O Sistema Portátil de Localização de Falhas em Cabos XZH TEST de 35kV e Abaixo (Modelo XHHV535-4TSB + XHDD503E) é uma solução de diagnóstico totalmente integrada, projetada para redes de cabos de energia operando em níveis de tensão de até 35 kV. O sistema combina um pré-localizador de falhas em cabos TDR de 400 MHz com um localizador de precisão avançado de sincronização acústico-magnética e um gerador de impulsos de alta tensão de 2048J em uma plataforma de campo coordenada. Projetado para equipes de manutenção de concessionárias, empreiteiros elétricos e equipes de serviço industrial, ele cobre o fluxo de trabalho completo de localização de falhas — desde testes de isolamento e pré-localização até a localização precisa e verificação pós-reparo — entregando uma resolução de pré-localização de 0,07 m e precisão de localização final de ≤0,1 m em comprimentos de cabo de 120 km e além.

Configuração do Sistema

Nome do Produto	Modelo	Qtd	Capacidade Chave
Pré-localizador de Falhas em Cabos	XHHV535-4TSB Integrado	1	Controlador de tela sensível ao toque + TDR de 400 MHz, alcance ≥120 km, bateria de íon de lítio de 10,4 Ah integrada
Gerador de Impulsos de Alta Tensão	XHHV535-4TSB	1	0–32 kV 3 marchas, energia de surto de 2048 J, surto automático/manual, ≤120 kg
Localizador de Precisão de Falhas em Cabos	XHDD503E	1	Sincronização acústico-magnética, precisão de ≤0,1 m, ganho de 16 níveis, com classificação IP

Componentes do Sistema

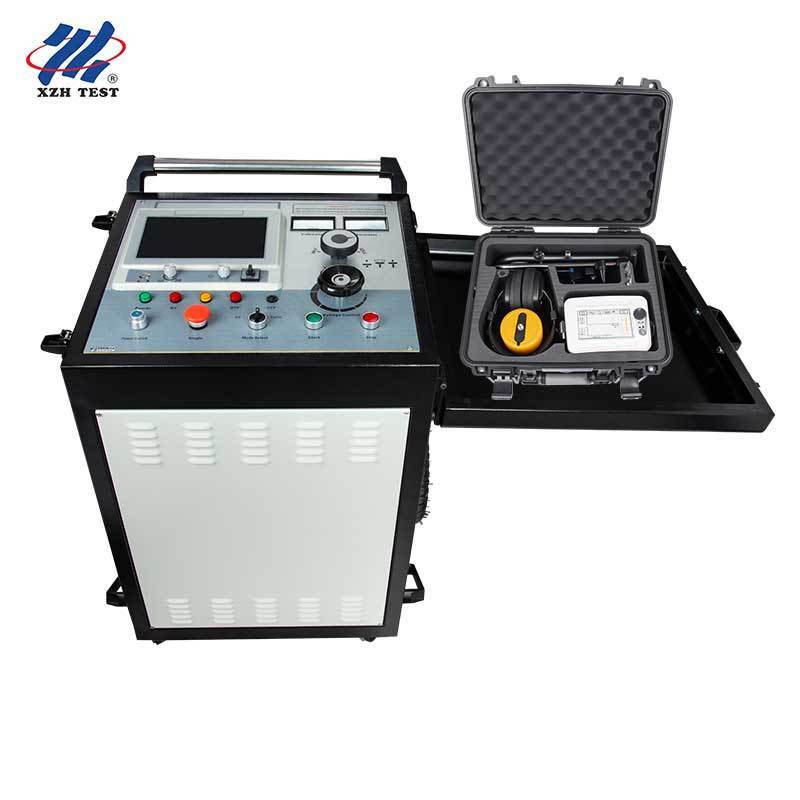

1. XHHV535-4TSB — Pré-localizador de Falhas em Cabos + Gerador de Impulsos de Alta Tensão

Controlador TDR Integrado e Fonte de Energia de Surto de 2048J

A unidade de controle principal integra um pré-localizador de falhas em cabos TDR de 400 MHz com um gerador de impulsos de alta tensão de 3 marchas embutido em um único pacote portátil. O pré-localizador possui uma interface de tela sensível ao toque, controle centralizado por microcontrolador de chip único e uma bateria de lítio de 10,4 Ah integrada, proporcionando 5 horas de operação em campo. Um sistema de fonte de alimentação isolada independente evita interferências durante a descarga de impulsos. O gerador de impulsos de alta tensão integrado fornece de 0 a 2048 J em três níveis de tensão comutáveis (8 kV / 16 kV / 32 kV) com ciclo de surto automático de 4 segundos e substituição manual. Adequado para falhas de baixa resistência, curto-circuito, circuito aberto, vazamento de alta resistência e flashover em todos os tipos de cabos de até 35 kV.

Frequência de Amostragem: 1 MHz – 400 MHz
Faixa de Medição: ≥120 km (10 faixas selecionáveis)
Resolução Mínima: 0,07 m | Zona Cega: ≤10 m
Tensão de Surto: 0–8 kV / 0–16 kV / 0–32 kV (3 marchas)
Energia de Descarga: 2048 J | Potência de Surto: 2 KVA
Bateria: 10,4 Ah Li-ion, ~2 h de carga, 5 h de autonomia
Peso: ≤120 kg | Temperatura: -20°C – +50°C

2. XHDD503E — Localizador de Precisão de Falhas em Cabos

Sincronização Acústico-Magnética — Precisão de ≤0,1 m

Localizador digital profissional usando sincronização acústico-magnética para localização precisa de falhas. Quando o gerador de impulsos de alta tensão aplica impulsos de surto, o ponto de falha produz ondas de vibração, ondas sonoras e ondas eletromagnéticas através de descarga de flashover. A sonda dedicada captura esses sinais, e a unidade principal processa e exibe inteligentemente a diferença de tempo acústico-magnético em tempo real. Apresentando quatro modos de filtro selecionáveis (passa-tudo, passa-baixa, passa-alta, passa-banda) e ganho de saída de 16 níveis (0–112 dB), ele se adapta a diversos ambientes de campo. O operador identifica a localização exata da falha — ≤0,1 m diretamente acima do cabo — através de orientação visual e sonora clara.

Precisão de Posicionamento: ≤0,1 m | Tensão de Passo: ≤0,5 m | Caminho: ≤0,5 m
Modos de Filtro: Passa-tudo (100–1600 Hz), Passa-baixa (100–300 Hz), Passa-alta (160–1600 Hz), Passa-banda (200–600 Hz)
Ganho de Saída: 16 níveis (0–112 dB) | Impedância: 350 Ω
Ajuste de Canal: 8 níveis para som, magnético e tensão
Bateria: 4×18650 de lítio, >8 h em standby
Dimensões: 428C×350L×230A mm | Peso: 7 kg
Temperatura: -25°C – +65°C | Umidade: ≤90%

Especificações Completas do Sistema

Parâmetro	Especificação
Modelo do Sistema	XHHV535-4TSB + XHDD503E
Frequência de Amostragem TDR	1 MHz – 400 MHz
Faixa de Pré-Localização	≥120 km
Resolução de Pré-Localização	0,07 m (zona cega ≤10 m)
Erro de Medição	≤±(0,5%×C+1 m)
Precisão de Localização	≤0,1 m
Tensão de Surto	0–8 kV / 0–16 kV / 0–32 kV (3 marchas)
Energia de Descarga	2.048 J (4 μF/32 kV, 16 μF/16 kV, 64 μF/8 kV)
Tensão do Cabo Alvo	Cabos de energia de 35 kV e abaixo
Marca	XZH TEST
Origem	China
Certificação	CE, ISO

Fluxo de Trabalho Completo de Localização de Falhas

Teste de Isolamento de Cabo e Caracterização de FalhasRealize a medição inicial de resistência de isolamento para confirmar a presença de falha e caracterizar o tipo de falha — baixa resistência, alta resistência, curto-circuito, circuito aberto ou flashover.
Pré-Localização de Falhas (TDR XHHV535-4TSB)Conecte o pré-localizador TDR integrado e selecione o método de teste ideal com base nas características da falha. Use pulso de baixa tensão para falhas de baixa resistência/abertas ou flashover de alta tensão para falhas de alta resistência. A captura automática de forma de onda identifica a distância da falha em segundos em toda a faixa de ≥120 km.
Geração de Impulsos de Surto (Unidade de Alta Tensão XHHV535-4TSB)Aplique surtos de alta tensão periódicos no nível de tensão selecionado para criar descarga de flashover no ponto de falha. O ciclo automático de 4 segundos garante a geração consistente de sinais acústicos e eletromagnéticos para o localizador de precisão.
Rastreamento e Marcação de RotaRastreie o caminho do cabo na superfície do solo usando detecção de sinal eletromagnético e marque a rota para guiar a fase de localização de precisão. Meça a profundidade de enterramento em pontos de referência chave para planejamento de escavação.
Localização Precisa (XHDD503E)Percorra a rota do cabo marcada com o localizador de precisão acústico-magnético. Monitore 4 displays de diferença de tempo simultâneos — o ponto onde o atraso de tempo acústico-magnético se aproxima de zero está diretamente acima da falha, dentro de ≤0,1 m.
Reparo e Verificação de CaboEscave precisamente no ponto marcado, repare o cabo e verifique a restauração do serviço com um teste de isolamento final para confirmar a integridade operacional.

Perguntas Frequentes

P1: Que tipos de cabos e níveis de tensão este sistema pode testar?

O sistema XHHV535-4TSB é projetado para cabos de energia com classificação de 35 kV e abaixo. Ele lida com todos os tipos comuns de isolamento, incluindo XLPE, PILC e EPR. A tensão de surto de 3 marchas (8/16/32 kV) permite que os operadores correspondam a energia do impulso à classe de tensão do cabo — menor tensão para cabos de distribuição, saída máxima para alimentadores de transmissão de 35 kV — evitando estresse no isolamento e garantindo o condicionamento confiável da falha.

P2: Como o XHDD503E atinge uma precisão de localização de ≤0,1 m?

O XHDD503E usa sincronização acústico-magnética — quando o gerador de surto de alta tensão causa flashover no ponto de falha, ondas acústicas (vibração/som) e eletromagnéticas se propagam para fora em velocidades diferentes. O sensor de solo do localizador de precisão captura ambos os sinais simultaneamente. O host processa os dados de diferença de tempo e exibe 4 leituras em tempo real. À medida que o operador se aproxima diretamente acima da falha, a diferença de tempo se aproxima de zero. Combinado com ganho de 16 níveis (0–112 dB) e 4 modos de filtro selecionáveis, este método atinge precisão de ≤0,1 m mesmo em ambientes ruidosos.

P3: Este sistema é realmente portátil para uso em campo?

Sim. A unidade integrada XHHV535-4TSB pesa ≤120 kg com um formato compacto, tornando-a transportável por caminhão leve ou van para equipes de campo móveis. O pré-localizador opera com uma bateria de lítio de 10,4 Ah integrada (autonomia de 5 horas), portanto, os testes de cabo podem começar imediatamente na chegada, sem necessidade de energia da rede. O localizador de precisão XHDD503E pesa apenas 7 kg com 4 baterias de lítio 18650 (>8 horas em standby), permitindo trabalhos de levantamento de solo estendidos. O sistema completo pode ser configurado e operacional em minutos por uma pequena equipe.

P4: Que treinamento e suporte pós-venda são fornecidos?

A XZH TEST fornece manuais do usuário abrangentes em inglês com cada sistema. Comissionamento no local e treinamento do operador podem ser agendados mediante solicitação. Suporte técnico remoto por e-mail, videochamada e telefone está incluído. Nossa equipe de engenharia está disponível para auxiliar com orientação específica de aplicação, interpretação de formas de onda e solução de problemas para maximizar seu retorno sobre o investimento.

P5: Quais são os termos de entrega, embalagem e compra?

O tempo de entrega padrão é de 5 a 8 dias úteis após a confirmação do pedido. Cada componente do sistema é embalado em caixas de madeira reforçadas de grau de exportação com acolchoamento interno de espuma para transporte internacional seguro. A quantidade mínima de pedido é de 1 conjunto, com termos de pagamento T/T. A capacidade anual de fornecimento é de 2.000 conjuntos, garantindo a disponibilidade para compras individuais e programas de aquisição em larga escala.

Embalagem e Entrega

Item	Detalhe
Embalagem	Caixas de madeira reforçadas com acolchoamento interno de espuma
Tempo de Entrega	5 a 8 dias úteis
Capacidade de Fornecimento	2.000 conjuntos por ano
Quantidade Mínima de Pedido	1 conjunto
Termos de Pagamento	T/T
