Gerador de Surto Dedicado de 35kV — XHHV535-4T
Modelo: XHHV535-4T | Descarga de 2450J | 3 Modos de Operação
Projetado para: Equipes de Manutenção de Rede de Cabos de 35kV, Contratados de Localização de Falhas, Equipes de Teste de Subestações de Concessionárias
Valor Central: Um gerador de surto de 35kV construído para um propósito — sem comutação de múltiplas tensões, sem compromisso. 2450 joules de energia de descarga otimizados para uma classe de tensão, com três modos de operação para corresponder à sua estratégia de localização de falhas.
Por que uma Unidade Dedicada de 35kV
Geradores de surto de múltiplas tensões comprometem em cada etapa de tensão — valores de capacitores, tempo de descarga e distribuição de energia são calculados em média em várias faixas. O XHHV535-4T elimina esse compromisso dedicando todo o seu estágio de potência e capacitor de 4μF à classe de 35kV. O resultado: 2450 joules de energia de descarga limpa e controlada, otimizada para redes de cabos de média tensão de 33kV a 35kV.
Para concessionárias e contratados cuja frota opera principalmente em cabos de distribuição e subtransmissão de 35kV, uma unidade dedicada significa sem erros de seleção de tensão, sem energização acidental na faixa errada e características de surto consistentes em cada evento de localização de falha.
Três Modos de Operação — Um Instrumento, Qualquer Estratégia de Falha
Suporte DC
Saída DC contínua para testes de tensão de suporte de cabos de acordo com as normas IEC. Defina a tensão alvo, mantenha pela duração especificada, verifique a integridade do isolamento.
Pulso Único
Disparo manual — o operador controla o momento da descarga. Ideal para verificação acústica em um ponto de falha suspeito ou ao coordenar com uma equipe na extremidade oposta.
Ciclo Automático
~5s de intervalo de descarga automática cronometrada. Modo padrão para localização acústico-magnética — trem de pulsos rítmicos cria assinaturas acústicas consistentes para detecção XHDD503.
Especificações Técnicas
| Parâmetro | Especificação |
|---|
| Faixa de Tensão de Saída | 0–35 kV DC, continuamente ajustável |
| Capacitor Interno | 4 μF (dedicado à faixa de 35kV) |
| Energia Máxima de Descarga | 2.450 J (a 35kV / 4μF) |
| Potência de Surto | 2 kVA |
| Precisão de Medição HV | Divisor de tensão de 2,5 graus, medidor analógico duplo (kV + mA) |
| Modos de Operação | Suporte DC · Pulso Único (manual) · Ciclo Automático (~5s de intervalo) |
| Sistemas de Segurança | Intertravamento de partida em posição zero, descarga automática do capacitor ao parar, proteção contra sobrecorrente/sobretensão |
| Funções Adicionais | Módulo de amostragem de forma de onda de falha de cabo integrado (saída Q9 para localizador TDR), modo de teste de tensão de suporte DC |
| Dimensões | Design montado em carrinho com rodízios integrados e alça de transporte |
| Peso | ~119 kg |
| Fonte de Alimentação | AC 220V ±10%, 50Hz ±2% (outras frequências podem ser personalizadas) |
| Temperatura de Operação | -20°C a +50°C |
| Display | Medidor analógico duplo — voltímetro + amperímetro |
| Marca / Origem | XZH TEST / Xi'an, Shaanxi, China |
| Certificação | CE, ISO |
2450J vs Geradores Multi-Tensão Típicos: A 35kV com 4μF, o XHHV535-4T produz até 20% mais energia de descarga do que unidades multi-tensão em configurações comparáveis. Essa energia adicional se traduz diretamente em assinaturas acústicas mais altas no ponto de falha — crítico para localizar falhas de alta resistência onde descargas fracas são de outra forma indetectáveis na superfície.

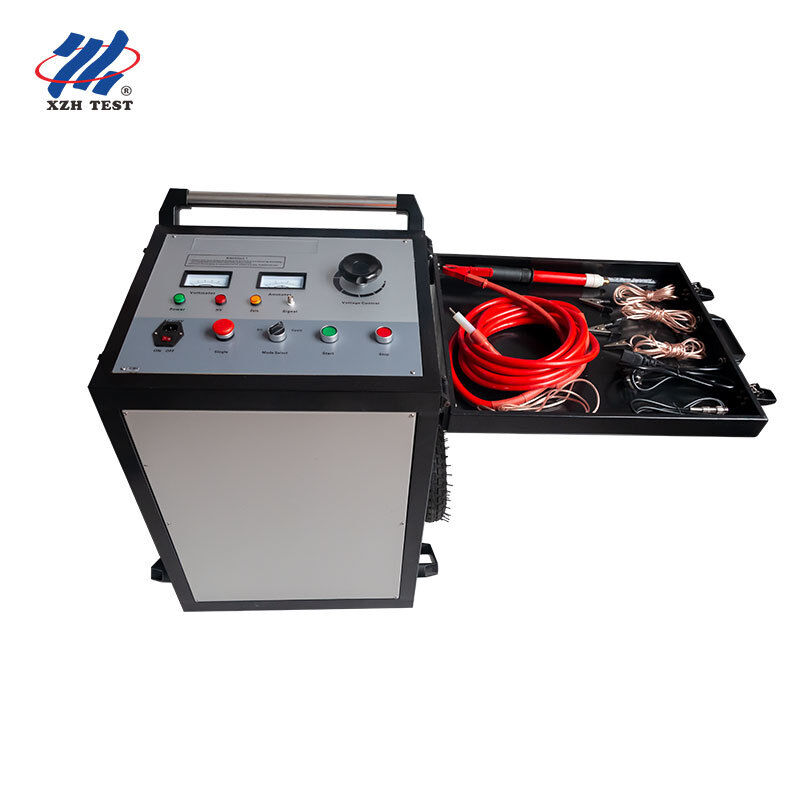

Controles do Painel — Projetado para Memória Muscular
O layout de controle do XHHV535-4T segue uma sequência lógica de operação da esquerda para a direita, minimizando o tempo de treinamento e reduzindo erros do operador em condições de campo:
| Controle / Indicador | Função |
|---|
| Amperímetro / Voltímetro | Medidores analógicos duplos de 2,5 graus — amperímetro esquerdo mostra corrente do lado de baixa tensão, voltímetro direito exibe saída HV em tempo real em kV |
| Indicador Zero (Amarelo) | Acende quando o botão de controle de tensão está na posição zero — o botão Iniciar só é eficaz quando este indicador está aceso |
| Indicador HV (Vermelho) | Acende quando a saída de alta tensão está ativa — serve como aviso visual para todo o pessoal dentro da área de teste |
| Indicador de Energia (Verde) | Confirma a presença de entrada AC 220V após o engate do interruptor de alimentação principal |
| Seletor de Modo | Interruptor rotativo de três posições: Suporte DC · Pulso Único · Ciclo Automático |
| Botão Iniciar | Habilita a saída HV — só é eficaz na posição zero (intertravamento de partida zero). Levanta o relé de partida quando pressionado |
| Botão Parar | Corta imediatamente a saída HV, desliga o relé de partida e aciona a descarga automática do capacitor — pressione a qualquer sinal de operação anormal |
| Botão de Controle de Tensão | Continuamente ajustável de 0 a 35kV — rotação no sentido horário aumenta a saída. Deve retornar a zero antes de cada ciclo de partida |
Arquitetura de Sistema Integrado
- Fonte de Alta Tensão DC: Transformador elevador e retificador embutidos, produzindo saída DC limpa de 0 a 35kV sem fonte de alimentação HV externa
- Capacitor de Armazenamento de Energia: Capacitor dedicado de 4μF, compatível com o estágio de saída de 35kV para densidade de energia e tempo de descarga ideais
- Conjunto de Esfera de Descarga: Gap de descarga usinado com precisão dentro de um invólucro blindado, produzindo características de surto controladas e repetíveis para cada ciclo de descarga
- Circuito de Descarga Automática: Ao comando de Parar ou perda de energia, o capacitor interno é descarregado automaticamente através de um resistor de sangria de segurança — o voltímetro cai para zero, confirmando o estado seguro antes da desconexão do cabo
Fluxo de Trabalho Padrão de Localização de Falhas com XHHV535-4T
- Pré-Localizar: Conecte um localizador de falhas de cabo TDR (XZH TEST série 502) para identificar a distância aproximada da falha. O módulo de amostragem de forma de onda interna do 4T fornece um sinal de gatilho Q9 limpo para aquisição TDR sincronizada
- Definir Modo: Selecione o modo Ciclo Automático para localização acústico-magnética, ou Suporte DC para verificação de isolamento pré-reparo
- Verificação Zero e Iniciar: Confirme que o indicador amarelo de zero está aceso, pressione Iniciar e, em seguida, aumente a tensão para o nível de surto alvo através do botão de controle de tensão
- Localizar: No modo Ciclo Automático, o 4T entrega descargas de 2450J a cada ~5 segundos. Implante um localizador acústico-magnético (XHDD503) ao longo da seção de cabo pré-localizada para capturar o som da descarga e os sinais eletromagnéticos, estreitando a busca para a posição exata da falha
- Parar e Descarregar: Pressione Parar — o 4T corta automaticamente a saída HV e descarrega o capacitor interno. Verifique se o voltímetro indica zero antes de desconectar os cabos de saída
Precauções de Segurança — Operações de 35kV
- 35kV é um nível de tensão letal — apenas técnicos qualificados em alta tensão podem operar este equipamento
- O indicador amarelo de Zero deve estar aceso antes de pressionar Iniciar — este é um intertravamento de segurança obrigatório
- Não toque nos cabos de saída, haste de descarga ou qualquer conexão HV enquanto o indicador vermelho HV estiver aceso
- Pressione Parar imediatamente se leituras anormais do medidor, sons de arco ou odores de queimado forem detectados
- Sempre verifique se o voltímetro retorna a zero e se a descarga automática foi concluída antes de se aproximar da área de teste ou desconectar os cabos
- Conecte o terminal de aterramento da unidade à rede de aterramento da estação antes de energizar — nunca opere sem uma conexão de aterramento verificada
Perguntas Frequentes
P: Como um gerador de surto de alta tensão funciona na detecção de falhas em cabos?
O gerador de surto descarrega um pulso de alta energia no cabo defeituoso, criando um arco de alta tensão controlado no ponto de falha. Este arco produz um sinal acústico (som alto e pulsante detectável por microfones de solo) e um pulso eletromagnético (detectável por um receptor indutivo). Ao combinar os tempos de chegada dos sinais acústicos e eletromagnéticos, os operadores podem localizar o ponto exato da falha com precisão — uma técnica conhecida como sincronização acústico-magnética.
P: Qual faixa de tensão devo selecionar para diferentes tipos de cabos?
A seleção de tensão segue a tensão nominal de operação do cabo como uma diretriz geral. Para cabos de baixa tensão (até 1kV), use a faixa de 8kV ou 12kV. Para cabos de distribuição de média tensão (6-15kV), a faixa de 16kV é apropriada. Para cabos de transmissão de alta tensão (35kV e acima), use a faixa de 32kV. Sempre consulte as especificações de tensão máxima de teste do fabricante do cabo e garanta que todas as distâncias de segurança sejam mantidas durante a operação de alta tensão.
P: Quais precauções de segurança devem ser observadas durante a operação do gerador de surto?
Testes com geradores de surto de alta tensão exigem protocolos de segurança rigorosos. Sempre verifique se o cabo está totalmente desenergizado e isolado de todas as fontes de energia antes da conexão. Estabeleça um perímetro de segurança mínimo de 5 metros ao redor da zona de teste com sinais de aviso. Todo o pessoal deve usar EPI apropriado, incluindo vestuário com classificação de arco, luvas isolantes HV e sapatos dielétricos. Os recursos de segurança integrados — descarga automática ao desligar, parada de emergência e intertravamento de tensão zero — fornecem camadas adicionais de proteção, mas nunca devem substituir os procedimentos de segurança adequados.
P: Qual é a vantagem de múltiplos níveis de energia (Joules) nesta unidade?
Diferentes níveis de energia servem a diferentes propósitos de diagnóstico. Configurações de baixa energia (por exemplo, 864J–1024J) são ideais para confirmação inicial de falhas e localização de falhas de alta resistência onde energia excessiva poderia piorar o dano do cabo. Média energia (1225J–2048J) fornece força de sinal acústico ideal para a maioria das localizações de falhas de rotina. Alta energia (2450J+) é reservada para cabos muito longos, cenários de enterro profundo ou falhas de alta impedância que exigem geração de arco mais forte para produzir uma assinatura acústica detectável. A seleção de três níveis permite que os operadores correspondam a saída de energia às condições de campo.
P: Qual garantia e suporte estão incluídos com este gerador de surto?
Garantia padrão de 12 meses contra defeitos de fabricação com suporte técnico vitalício. Certificado CE e ISO 9001:2015. Cada unidade inclui o gerador de surto, cabo de saída HV, cabo de aterramento, haste de descarga, manual do usuário e uma solução de transporte protetora. Instalação no local, comissionamento e treinamento de segurança do operador estão disponíveis mediante solicitação. Peças de reposição, incluindo gaps de descarga, capacitores e diodos HV, são mantidas em estoque para substituição rápida.
