Localizador de Falhas em Cabos Subterrâneos Portátil 400V 11kV XHHV535-2L

Name: Localizador de Falhas em Cabos Subterrâneos Portátil 400V 11kV XHHV535-2L
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: 502A2+503C+507C+535-2L
Price: 15500.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE ISO
Número do modelo:	502A2+503C+507C+535-2L

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE ISO

Número do modelo:

502A2+503C+507C+535-2L

Destacar:

High Light

Destacar:

Localizador de falhas em cabos portátil 400V

Testador de cabos subterrâneos 11kV

Sistema de localização de falhas XHHV535-2L

Trading Information

Quantidade de ordem mínima:

1 conjunto

Detalhes da embalagem:

Embalagens de madeira

Tempo de entrega:

5-8 dias úteis

Termos de pagamento:

T/t

Habilidade da fonte:

500SET/YEAR

Descrição do produto

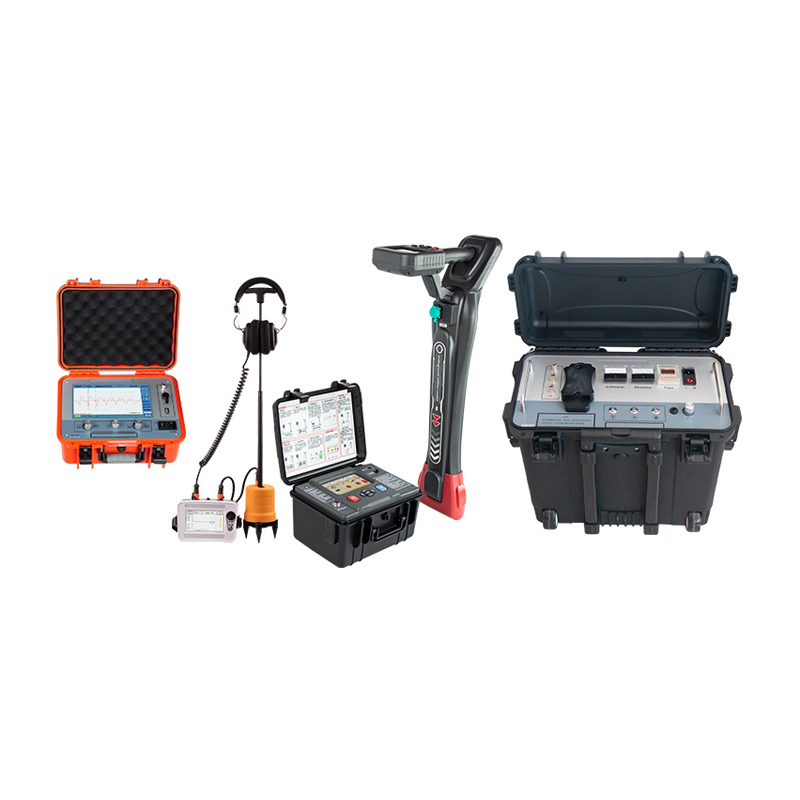

Sistema portátil de localização de falhas em cabos

502A2+503C+507C+535-2L

Localizador de Falhas em Cabos Subterrâneos Portátil 400V 11kV XHHV535-2L 0

Função do sistema

1. Usar pulso DC ou de alta tensão para fazer o ponto de falha do cabo piscar e descarregar

2. Usar o princípio da reflexão da onda viajante para fazer uma medição aproximada de todos os tipos de falhas de isolamento principal do cabo

3. Usar o método de sincronização acústico-magnética para fazer uma medição precisa de todos os tipos de falhas de isolamento principal do cabo

I, Gerador de surtos de alta tensão XHHV535-2L

Modo de saída	EMP (impulso), DC (tensão suportável)
Tensão de saída	0-32kV
Capacitor embutido	2μF
Energia de descarga	Máx. 1024J
Potência de impacto	Pico de 250W
Taxa de impulso	Impacto automático por cerca de6 segundos
Interruptor de níveis de tensão de surto	Manual
Tipo de ajuste de tensão	Contínuo
Indicação	Medição de tensão do lado de alta tensão, indicação da tensão de saída e corrente em tempo real
Interruptor de modos de operação	Manual
Corrente mínima de saída no modo DC	7.5mA em32kV
Proteção segura	Com função de proteção de partida zero, segura e confiável
Descarga	Design exclusivo de medição de alta tensão, no estado de parada, ele descarregará automaticamente a capacitância interna do dispositivo
Potência de trabalho	AC 220V±15%,50Hz±1Hz(60Hz)
Teste de tensão suportável DC	Faixa ajustável e de indicação de tensão de saída 0-32kV, faixa de indicação de corrente de saída 0-20A
Segurança	Sobre-tensão, Proteção contra sobrecorrente, superaquecimento. Descarga automática após a operação
Classificação de proteção	Não inferior a IP54
Peso total	Não mais que30kg

II, Localizador de falhas de cabo TDR XHGG502A2

Modo de ponto fixo	Modo padrão, modo aprimorado, modo de redução de ruído, modo personalizado (ms, forma de onda)
Método de ponto fixo	Método inteligente de diferença de tempo, método de inspeção eletromagnética, método de medição acústica
Posicionamento precisão	Ponto fixo: 0,1m, Caminho: 0,1m
Exibição	TFT ultra-brilhante de 5 polegadas, 800×480 cores verdadeiras
idioma	A linguagem gráfica é mais intuitiva
Ganho	120dB, ajuste totalmente automático, também pode ser ajustado manualmente
Faixa de frequência	100~1600Hz
Faixa dinâmica	0~112dB (16 engrenagens)
Gatilho síncrono	Gatilho síncrono totalmente automático acústico; gatilho síncrono totalmente automático de campo magnético
Faixa de detecção	0,00~99,99ms,75mV~75V
Sonda	Mudo automático, sonda inteligente de metal totalmente digital
Fone de ouvido	Tecnologia de redução de ruído e anti-interferência de alta resistência de nível militar de 600Ω
Potência de trabalho	4*18650 Bateria de lítio padrão
Horas de trabalho	Mais de 8 horas
Temperatura ambiente	-25~65ºC; umidade relativa: ≤90%
Peso	Host 0,6kg; Sensor 1,4kg
Grau de impermeabilidade	IP65

IV, Testador abrangente de caminho de cabo XHGX507C

Receptor
Função	Detecção de tubulação (rastreamento da posição do cabo, exibição da direção, medição da profundidade, medição da corrente), identificação do cabo, localização de falhas em estrutura A (função opcional)
Energia	Bateria de lítio recarregável de grande capacidade de 8,4V
Método de entrada	Bobina receptora embutida, paquímetro flexível, estrutura A (função opcional)

Localizador de Falhas em Cabos Subterrâneos Portátil 400V 11kV XHHV535-2L 1
