Localizador de falhas de cabos externos portáteis com 10.1 touch screen
Localizador de falhas de cabos externos portáteis com 10.1 touch screen
  • Localizador de falhas de cabos externos portáteis com 10.1 touch screen

Localizador de falhas de cabos externos portáteis com 10.1 touch screen

Detalhes do produto:
Lugar de origem: China
Marca: XZH TEST
Certificação: CE/ISO
Número do modelo: XHDD503
Informações detalhadas
Lugar de origem:
China
Marca:
XZH TEST
Certificação:
CE/ISO
Número do modelo:
XHDD503
Destacar:

High Light

Destacar:

localizador de falhas de cabo portátil com ecrã táctil

,

localizador de falhas de cabo externo 10

,

1 polegadas

Trading Information
Quantidade de ordem mínima:
1 conjunto
Detalhes da embalagem:
Embalagens de madeira
Tempo de entrega:
5-8 dias úteis
Termos de pagamento:
T/t
Habilidade da fonte:
2000 unidade/ano
Descrição do produto
Localizador de Falhas de Cabo para Exteriores Versátil

Unidade portátil para exteriores com interface touchscreen e capacidades avançadas de energia de impulso/surtos para detecção e localização precisas de falhas.

Portable outdoor cable fault locator unit with touch screen
Principais Características
  • Tela sensível ao toque TFT colorida de 10,1 polegadas com resolução de 1024×600
  • Sistema embarcado para operação segura e estável com interface simples
  • Múltiplos métodos de teste: pulso de baixa tensão, flashover de alta tensão, pulso múltiplo (8 vezes)
  • Amostragem contínua automática com captura de forma de onda em tempo real
  • Capacidade de armazenamento massiva: mais de 8.000 formas de onda de baixa/alta tensão, mais de 250 registros de pulsos múltiplos
  • Bateria de lítio de grande capacidade embutida para operação sem energia externa
  • Energia de impulso/surtos de 2.048 Joule com teste DC de até 32 kV
  • Unidade portátil com classificação IP43 com quatro rodas para fácil mobilidade
Especificações Técnicas
Características Gerais
Tela Painel colorido TFT de grau industrial de 10,1" com retroiluminação LED (450 cd/m²)
Operação Interface de botão rotativo único com capacidade multi-toque
Padrões de Segurança Conformidade CE; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034
Condições de Trabalho -25°C a +65°C, umidade relativa ≤90%
Gerador de Surtos de Alta Tensão
Tensão de Saída 0-8kV, 0-16kV, 0-32kV
Energia de Descarga 2048J em cada nível de tensão
Corrente de Queima Até 60 mA a 32 kV, 120 mA a 16kV, 240mA a 8kV
Dimensões 534×444×805 mm (130kg)
Localizador de Falhas de Cabo TDR
Métodos de Teste Pulso de baixa tensão, corrente de impulso, tensão de impulso, pulso múltiplo ARC
Escopo de Medição ≥120km com precisão de ±(0,5%×L+1m)
Resolução Mínima 0,07m

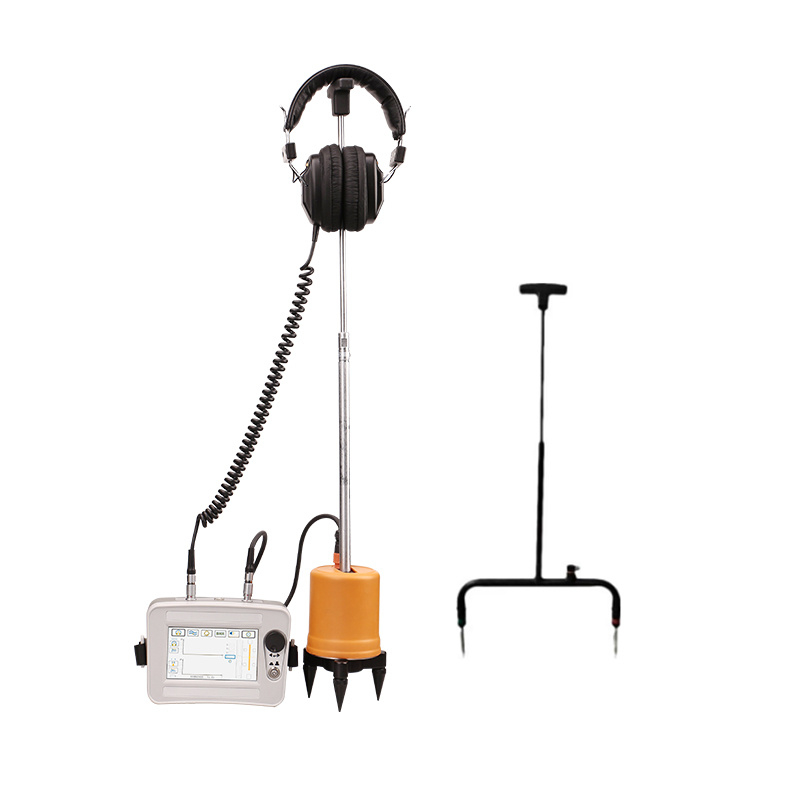

Localizador Síncrono Acústico/Magnético
Precisão de Posicionamento 0,1m para ponto fixo, caminho e tensão de passo
Tempo de Trabalho Mais de 8 horas com 4×baterias de lítio 18650
Peso Host 0,6kg; Sensor 1,4kg
Cabos de Teste
High voltage test cables for fault locator
Cabo de Saída de Alta Tensão Núcleo de 2,5mm², classificação DC de 50kV, comprimento padrão de 5m
Cabo de Aterramento Núcleo principal de 16mm², comprimento padrão de 5m

Observação: Cabos especiais de alta tensão são necessários - mantenha uma distância segura durante a operação.

Métodos de Pré-localização
Cable fault pre-location methods diagram
  • Multishot ARC: Compara traços de baixa/alta tensão com 8 medições comparativas por disparo
  • Pulso ICE/Surtos: Mede o componente de corrente da onda viajante após a descarga do capacitor
  • DECAY: Mede o componente de tensão após a ignição da fonte HV DC para cabos longos
  • IFL: Localização de Falhas Intermitentes para falhas com características variáveis
