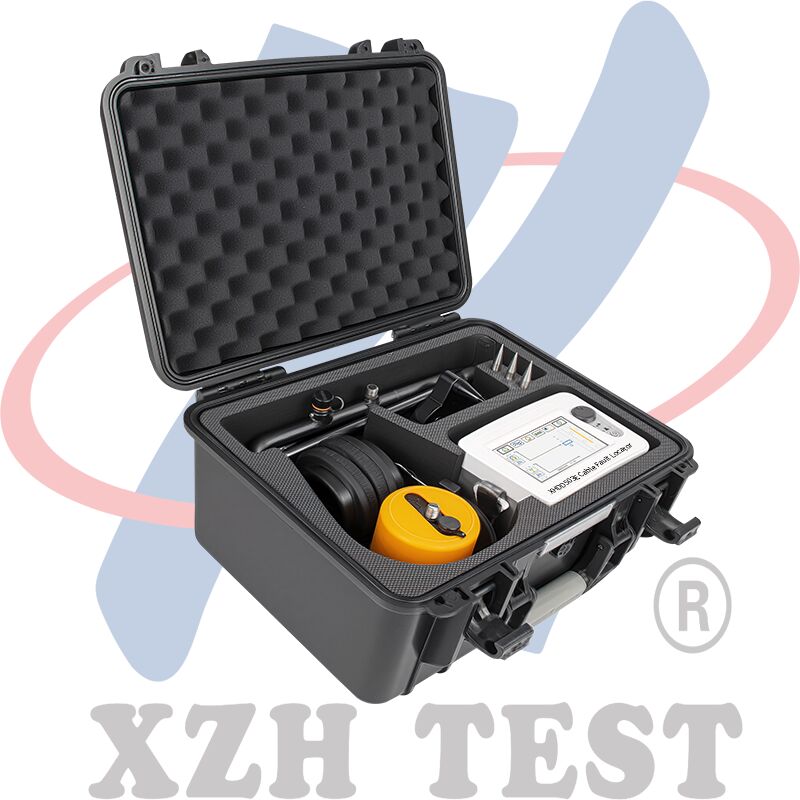

Descrição do Produto
O localizador de falhas de cabo utiliza princípios de captação de vibração e indução eletromagnética para determinar locais específicos de falha de cabo. Um gerador de pulso de alta tensão causa descarga de flashover no ponto de falha, gerando fenômenos físicos que são detectados pela sonda especial do instrumento, amplificados, processados e exibidos para localizar com precisão as falhas por meio de feedback visual e auditivo.
Principais Características
- LCD de 5 polegadas com alto brilho e toque garante visibilidade sob a luz solar
- 4 modos de teste: padrão, aprimorado, redução de ruído e personalizado
- 4 funções de posicionamento: sincronização acústico-magnética, acústico puro, magnético puro e tensão de passo
- Tecnologia de redução de ruído de fundo com múltiplas opções de filtragem
- Equipado com funções BNR e mudo
- Capacidade de indicação de desvio de caminho
Princípio de Funcionamento
Método de Sincronização Acústico-Magnética
Este método altamente preciso combina a medição acústica tradicional com a detecção de sinais eletromagnéticos. Quando ocorre descarga de alta tensão no ponto de falha, o instrumento detecta sinais sonoros e eletromagnéticos, usando a diferença de tempo entre eles para identificar a localização da falha onde a diferença de tempo é a menor.
Método de Som Puro
Usado principalmente para falhas de alta resistência e flashover, este método converte sinais acústicos do ponto de descarga em sinais elétricos que são amplificados, filtrados e exibidos. O ponto de maior intensidade sonora indica a localização da falha.
Método A-frame
Para falhas de aterramento de cabos enterrados, este método usa medições de diferença de potencial. Ao mover dois pontos de teste (A e B) ao longo do caminho do cabo, o ponto de falha é identificado onde a diferença de potencial se torna zero ou inverte a polaridade.
Observação: Os recursos A-frame apresentam setas codificadas por cores (vermelho na frente, verde na parte traseira) indicando a direção do cabo. A proximidade da falha é indicada por mudanças no gráfico de barras na tela.
