Localizador de falhas de cabos XHDD503E com sincronização acústico-magnética para cabos subterrâneos

Localização rápida e precisa do ponto de falha para vários tipos de cabos com tecnologias avançadas de detecção.

O localizador de falhas de cabo usa a captação de vibração e os princípios de indução eletromagnética para localizar com precisão falhas de cabo.,com ondas de vibração, ondas sonoras e ondas eletromagnéticas resultantes detectadas pela sonda especial do instrumento.

Este instrumento é adequado para localizar várias falhas em cabos de energia, cabos coaxial de alta frequência, cabos de luz de rua e fios enterrados, incluindo baixa resistência, curto-circuito, circuito aberto,fugas de alta resistência, e flash de alta resistência sobre falhas.

• LCD de 5 polegadas com toque de alto brilho para visibilidade da luz solar
• 4 modos de ensaio: padrão, melhorado, redução de ruído e personalizado
• 4 funções de posicionamento: sincronização acústica-magnética, acústica pura, magnética pura e tensão de passo
• Tecnologia de redução do ruído de fundo com múltiplas opções de filtragem
• Funções de BNR e silenciamento para melhorar a clareza do sinal
• Indicação do desvio de trajectória para rastreamento preciso
• Sensores de sinais de isolamento físico de várias camadas com classificação de impermeabilidade IP65
• Bateria de lítio de grande capacidade integrada com carregador rápido
• Design compacto e leve com interface de operação simples

1Método de sincronização acusto-magnética:Combina a medição acústica tradicional com a detecção de sinais eletromagnéticos para localização precisa de falhas, medindo diferenças de tempo entre os sinais.

2Método de som puro:Utiliza sensores de vibração acústica para converter sinais sonoros em sinais elétricos para identificação de pontos de falha através de fones de ouvido ou display.

3Método puramente magnético:Determina o caminho do cabo e a localização da falha através das características do sinal de pulso detectadas pelas bobinas de indução.

4. Método A-frame:Utiliza medições de diferença de potencial para localizar falhas de solo em cabos enterrados através de análise de campo elétrico.

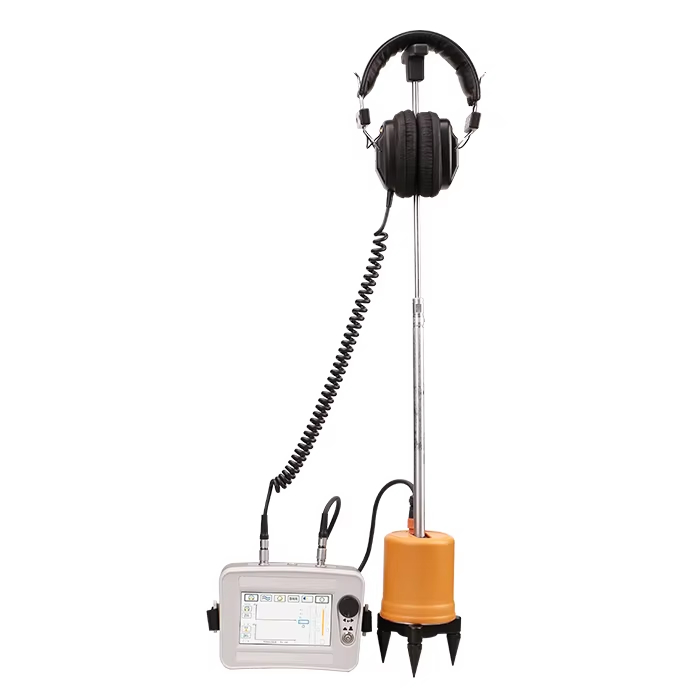

• Unidade principal de localização de falhas do cabo
• Proba com três garras e barra de ligação
• Fones de ouvido para feedback de sinal
• Linha de sinal de 7 núcleos para ligação instrumento-sonda
• Carregador para reabastecimento de baterias
• Quadro A para ensaio de tensão de passo
• Cable de ligação A-frame
• Acessório de pin de terra
