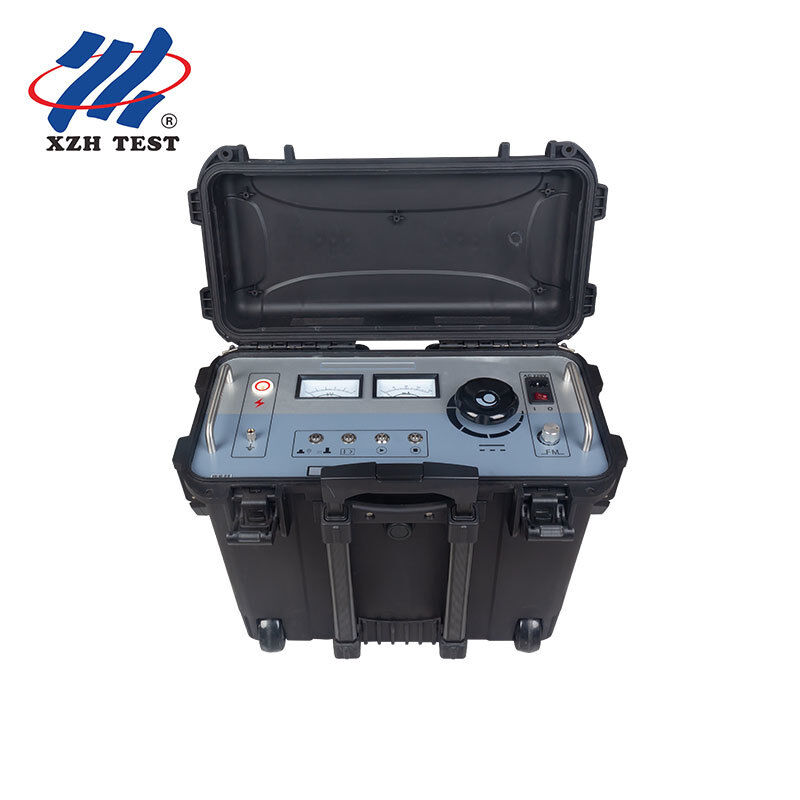

Localizador de falhas na bainha do cabo de 10 kV para ensaio de alta tensão

Name: Localizador de falhas na bainha do cabo de 10 kV para ensaio de alta tensão
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHD523L
Price: 2,500.00 USD
Availability: InStock

Detalhes do produto:

Place of Origin:	China
Marca:	XZH TEST
Certificação:	CE/ISO
Model Number:	XHHD523L

Informações detalhadas

Place of Origin:

China

Marca:

XZH TEST

Certificação:

CE/ISO

Model Number:

XHHD523L

Destacar:

High Light

Destacar:

Localizador de falhas de bainha de cabo de 10kV

Teste de cabos de alta tensão

detector de falhas da bainha do cabo

Trading Information

Minimum Order Quantity:

1 Unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

Habilidade da fonte:

2.000 unidades por ano

Descrição do produto

10kV Cable Sheath Fault Locator para High Voltage Testing

Visão geral do produto

Com a plena implantação da transformação da rede urbana, muitos escritórios de fornecimento de energia, partes de construção e unidades de design estão a encontrar cabos XLPE de 110kV pela primeira vez.Devido a restrições de tempo e experiência insuficiente, muitos cabos falham no teste de resistência à tensão (10kV/1min).

A maioria das bainhas externas são feitas de material HDPE, que passa a fábrica DC 25kV/5min resistir testes de tensão com correntes de vazamento tão baixas como dezenas de μA.Os defeitos pós-instalação são tipicamente causados por danos externos durante a colocação., enquanto os defeitos operacionais incluem danos causados por termitas, entrada de água nas caixas de aterramento, penetração de umidade e redução da resistência ao isolamento.

Our high-voltage cable outer sheath fault detector with 10kV output meets Chinese national standard GB50150-2006 requirements, o que significa que o nosso cabo de alta voltagem pode ser usado para detectar falhas.Performing both resist voltage tests and fault location for cable outer sheaths in cross-interconnect systems (Realizando testes de resistência à tensão e localização de falhas para as bainhas externas de cabos em sistemas de interligação transversal)Identifica rapidamente os perigos ocultos em cabos de alta tensão de 10kV a 500kV de núcleo único e tri-núcleo.

Indústrias e aplicações alvo

Este equipamento é purpose-built for B2B clients in the power infrastructure sector:

Power Supply Bureaus & Grid Operators ️ routine maintenance and commissioning tests for urban and rural HV cable networks (testes de manutenção e comissionamento de rotina para redes de cabos HV urbanos e rurais)
Cable Installation & Construction Contractors on-site acceptance testing after cable laying and jointing (teste de aceitação no local após colocação e junção de cabos)
Institutos de Engenharia Elétrica e Design ️ verificação de conformidade durante o projeto de design e especificação
Fabricantes de cabos de alta tensão Control de qualidade de fábrica e testes pré-entrega
Instalações Industriais e Subestações Testes periódicos de diagnóstico de sistemas de cabos em serviço
Testing & Certification Bodies (Bódos de Teste e Certificação) - third-party verification for cable system integrity

Características fundamentais

Proteção automática contra sobrecorrência, sobrevoltagem e sobreaquecimento
Proteção contra arranque zero para maior segurança
Unique self-discharge design - high-voltage output automaticamente zeros when cut off
Dual pointer meter display for current and voltage (exibição dupla do ponteiro para medir a corrente e a tensão)
Uma chave para alternar entre modos de posicionamento e resistência à tensão
Não há pontos cegos no alcance do teste.
Sensibilidade do receptor ajustável para posicionamento preciso
Over-current protection switch function for both modes Função de proteção contra over-current para ambos os modos

Especificações técnicas

Parâmetro	Valor
Voltagem de entrada	220V (± 10%), 50Hz (± 2Hz)
Voltagem de saída	0-10kV (onda quadrada) ajustável
Corrente de saída	0-200mA
Capacidade de produção	2 kVA
Ajuste de frequência	0.2Hz-5Hz (range ajustável)

Perguntas Frequentes

Selecione as FAQs mais relevantes para seus clientes da lista abaixo:

Q1: What voltage range does this cable sheath fault locator support? Q1: Qual é o alcance de tensão suportado por este localizador de falhas da bainha do cabo?

The unit provides adjustable square wave output from 0 to 10kV, suitable for testing cable outer sheaths in 10kV to 500kV high-voltage cable systems per GB50150-2006 standards. A unidade fornece uma saída de onda quadrada ajustável de 0 a 10kV, adequada para testar as bainhas externas de cabos em sistemas de cabos de alta voltagem de 10 a 500kV, de acordo com os padrões GB50150-2006.

P2: Este dispositivo pode testar cabos HV de núcleo único e tri-núcleo?

Sim, é projetado para a detecção de falhas abrangente em cabos de alta tensão de um só núcleo e três núcleos através de configurações de interligação cruzada.

Q3: Que mecanismos de proteção de segurança são construídos no localizador?

O localizador apresenta proteção automática contra sobre-corrente, sobrevoltagem e sobreaquecimento, interlock de segurança zero-start,e um design único de auto-descarga que zero automaticamente a saída HV quando a energia é cortada.

Q4: Como a função de auto-descarga aumenta a segurança do operador?

When the high-voltage output is interrupted or switched off, the internal discharge circuit automaticamente drains residual voltage to zero, eliminando o risco de acidental during handling.

Q5: What types of cable sheath faults can this equipment detect? Q5: Que tipos de falhas na bainha do cabo podem ser detectadas por este equipamento?

Identifica danos mecânicos externos, danos causados por térmitas, entrada de água em caixas de aterramento, penetração de umidade, degradação da resistência ao isolamento,e pinpoint falhas localizações ao longo da bainha do cabo.

Q6: Este equipamento está em conformidade com os padrões internacionais de teste?

Para outros padrões regionais (IEC, IEEE), por favor contate nossa equipe técnica para orientação de referência cruzada.

P7: A frequência de saída pode ser ajustada para diferentes cenários de teste?

Sim, a frequência de saída é ajustável de 0.2Hz para 5Hz, permitindo que os operadores para otimizar o sinal para diferentes comprimentos de cabo, condições do solo, e características de falha.

Q8: Qual é a quantidade mínima de pedido e o tempo de entrega típico?

A quantidade de pedido mínimo é 1 unidade. O tempo de envio é de 5-8 dias úteis, com embalagem de madeira para transporte internacional seguro. Encomendas maiores podem qualificar-se para preços de volume.

Q9: Is on-site training or installation support available?

Nós fornecemos manuais de usuário abrangentes em inglês e oferecemos suporte técnico remoto.

Q10: What after-sales warranty and maintenance services do you provide?

Mantemos um estoque pronto de peças críticas e oferecemos suporte técnico de resposta rápida via e-mail e diagnósticos remotos.Pacotes de garantia estendida estão disponíveis mediante solicitação.
