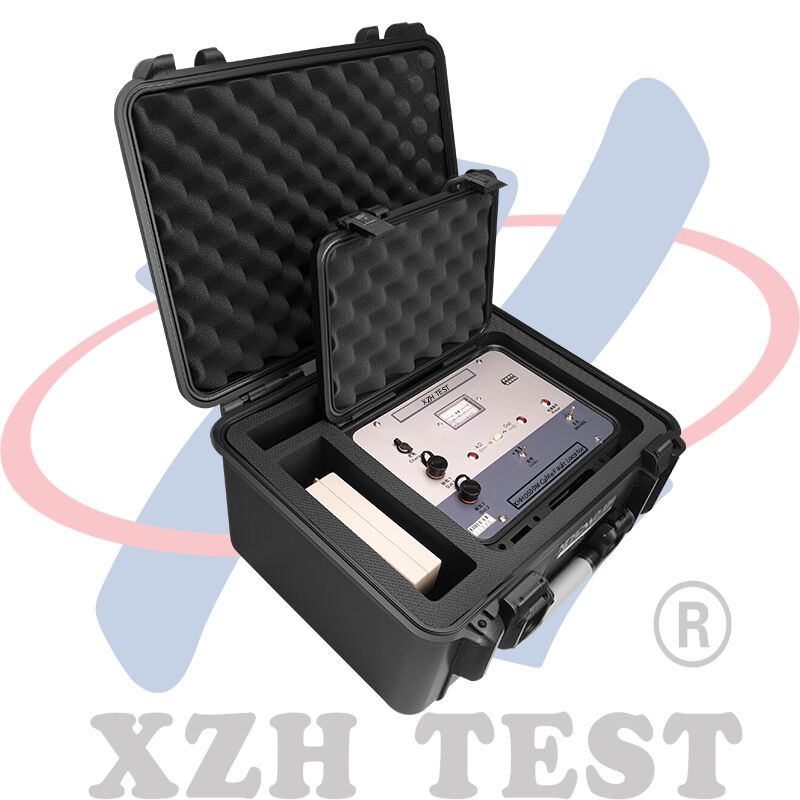

XHHD530M
Descrição
O detector de falhas de linhas enterradas ocultas é um instrumento dedicado para setores relacionados com energia, áreas industriais e de mineração e regiões rurais para localizar cabos subterrâneos e detectar suas falhas.Identifica a direcção do cabo, posição, profundidade de enterro e falhas (vazamento, núcleo quebrado, etc.), e detecta fios/cabelas impermeáveis acima do solo com métodos adequados.
Transmissor
|
O painel do transmissor é equipado com interruptores de "interruptor de potência", "indicação de potência"; "seleção de saída", "alta, média, baixa"; "indicação de saída" e "medida K",e a luz indicadora indica a posição de comutação"Medição de saída·KΩ" partilha um terminal de saída, que é ligado pelos interruptores "indicação de saída" e "medição de KΩ"; definir o terminal de saída "saída 2";cabeça de metro quadrado indica saída e resistência KΩPode verificar a linha ligada, desligada, misturada e medir o tamanho da resistência à fuga do solo.
|
|
Forma do sinal de saída
|
período de pulso 1.34±0.15mS. Largura 0.2±0Período intermitente de.1 mS 1.8±1S.
|
|
Voltagem de saída
|
período de pulso Up gama alta superior a 1000V, gama média superior a 60V, gama baixa superior a 30V.
|
|
KÓmedição
|
Pode verificar a linha lateral ligada, desligada, misturada e o tamanho do grupo de fugas e determinar a natureza da falha.
|
|
O terminal de saída "saída 2"
|
Pode produzir pulso de pico de corrente de curto-circuito 1-5A.
|
|
Potência de saída
|
Uma potência de pulso superior a 2,5 W (quando a resistência de carga de ponta for de 80 K)Ó)).
|
|
Fornecimento de energia
|
8.4V.
|
Princípio e estrutura do instrumento
Este instrumento é constituído por um transmissor, um receptor, uma sonda e uma cabeça, um par de tomadas e tomadas, fios de ligação, etc.
O transmissor (1) produz principalmente sinais de pulso contínuo, que é a fonte de sinal para encontrar falhas. (2) kÓFunção, pode detectar a continuidade, desconexão, mistura e resistência a fugas da linha, e determinar a natureza e o tipo de falha.
Lista de embalagens
|
Ponto
|
Nome
|
Qty.
|
|
1
|
Transmissor
|
1
|
|
2
|
Receptor
|
1
|
|
3
|
Proba
|
1
|
|
4
|
Cabeça da sonda
|
1
|
|
5
|
Rodas de inserção ((vermelho preto)
|
2
|
|
6
|
Linhas de ligação
|
2
|
|
7
|
Carregador
|
1
|
