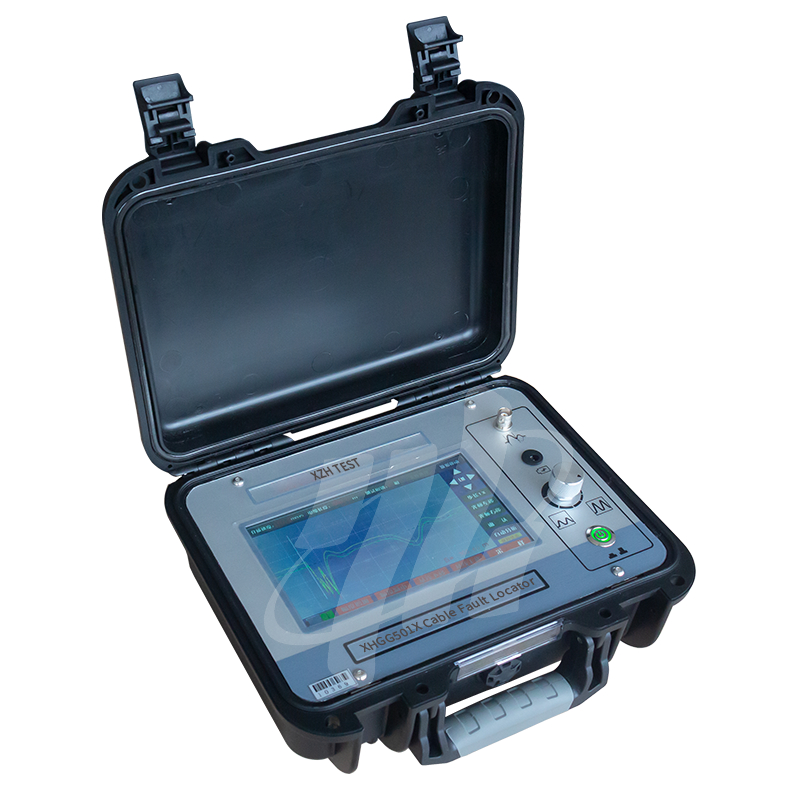

XHGG501XLocalizador de Falhas em Cabos
Localizador de falhas em cabos avançado com tecnologia de Reflectometria no Domínio do Tempo (TDR) para testes precisos de distância de falha com resolução mínima líder do setor de 0,1m.
Este testador de falhas em cabos realiza a amostragem separada dos cabos trifásicos ABC, e a forma de onda de amostragem é exibida na tela ao mesmo tempo, para que a forma de onda do cabo trifásico possa ser comparada. O instrumento possui as funções de velocidade de amostragem de pulso de saída adaptável e análise automática de forma de onda, e a aplicação é simples.
Características do produto
| Comprimento máximo do teste | não inferior a 50km |
| Velocidade de amostragem | 10MHz, 20MHz, 50MHz, 100MHz, 200MHz |
| Largura do pulso | 1us, 0,75us, 0,5us, 0,2us, 0,1us |
| Amplitude do pulso | 400V |
- Tecnologia de Reflectometria no Domínio do Tempo (TDR)
- Localização precisa de falhas em cabos
Capacidade de teste de distância- Resolução mínima de 0,1m
- Funcionalidade de diagnóstico inteligente
Princípio de funcionamento
O testador de falhas em cabos adota o princípio de teste do método da onda viajante:
1. Método da onda viajante: Quando a onda de rádio é transmitida na linha de transmissão, se a linha de transmissão não for uniforme, ou seja, a impedância característica de um ponto na linha de transmissão muda, quando a onda de rádio é transmitida para o ponto, além de continuar a transmitir para a carga, ela também produzirá transmissão reversa e retornará para a extremidade do teste, chamamos a transmissão reversa da onda de onda refletida, o fenômeno da onda produzindo transmissão reversa é chamado de fenômeno de reflexão da onda. A chamada onda viajante refere-se ao nome geral da onda incidente e da onda refletida.
2, quando a onda de rádio é transmitida na linha de transmissão, a polaridade do eco no ponto de curto-circuito é oposta à polaridade do pulso emitido, e a polaridade do eco no ponto de ruptura (incluindo o terminal do cabo) é a mesma da polaridade do pulso emitido. Usando o método de pulso, o instrumento pode facilmente determinar a distância entre o ponto de falha e a extremidade do teste de acordo com a polaridade do eco.
3. O testador de falhas em cabos aplica um sinal de pulso de baixa tensão ao cabo em teste, e o sinal de pulso gera um sinal refletido através do ponto de falha do cabo. O testador de falhas em cabos processa o sinal refletido e apresenta um diagrama de forma de onda. A distância aproximada da falha do cabo em teste é determinada analisando a forma de onda refletida.
O método de fiação é o seguinte: Use uma única linha Q para conectar a "interface de amostragem" do testador de falhas em cabos à linha de fase defeituosa e à camada de blindagem do cabo. A fiação do pulso de baixa tensão é mostrada na figura abaixo.
Observação: Durante o teste, deve ser confirmado que não há eletricidade armazenada no corpo do cabo.
Passo 1: Prenda o fio de sinal para testar a fase A. A seleção da fase de teste da interface correspondente também é definida como fase A. Em seguida, clique no botão amostra/manter na interface para entrar no estado de amostragem. Observe a forma de onda de amostragem. Se você acha que a forma de onda de amostragem é boa, clique no botão amostra/manter para entrar no estado de espera para análise da forma de onda. Consulte o exemplo "Forma de onda"-Analisar formas de onda.Passo 2: Prenda o fio de sinal para testar a fase B. Repita o primeiro passo do processo de teste.
Passo 3: Prenda o fio de sinal para testar a fase C. Repita o primeiro passo do processo de teste.
Após a conclusão do teste de três etapas acima, a interface exibe as formas de onda de teste de pulso do cabo trifásico ao mesmo tempo.
