Localizador de falhas de cabo
>

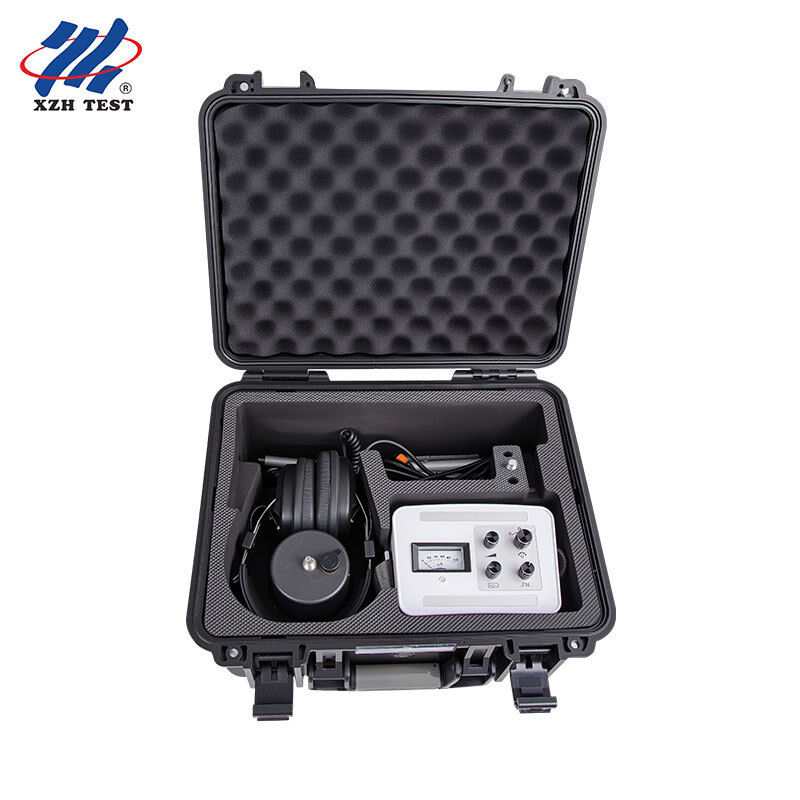

Pintor de falhas de cabo. Métro analógico Sincronização magnética acústica localizador subterrâneo. XHDD503

Pintor de falhas de cabo. Métro analógico Sincronização magnética acústica localizador subterrâneo. XHDD503

Detalhes do produto:
Lugar de origem: Xi’an, Shaanxi, China
Marca: XZH TEST
Certificação: CE/ISO
Número do modelo: XHDD503
Informações detalhadas
Lugar de origem:
Xi’an, Shaanxi, China
Marca:
XZH TEST
Certificação:
CE/ISO
Número do modelo:
XHDD503
Destacar:

High Light

Destacar:

Analog Cable Fault Locator

,

Underground Cable Fault Pinpointer

,

Cable Fault Pinpointer Locator

Trading Information
Quantidade de ordem mínima:
1 unidade
Preço:
Negociável
Detalhes da embalagem:
Embalagem de madeira
Tempo de entrega:
5-8 dias úteis
Termos de pagamento:
T/T
Habilidade da fonte:
3000 unidades/ano
Descrição do produto
Visão Geral do Produto

O Localizador de Falhas em Cabos Analógico XHDD503 utiliza os princípios de captação de vibração e indução eletromagnética para determinar a localização específica de um ponto de falha em um cabo. Com a ajuda de um gerador de pulsos de alta tensão, é realizada uma descarga de centelhamento no ponto de falha. As ondas de vibração, ondas sonoras e ondas eletromagnéticas geradas pela descarga de centelhamento são captadas pela sonda dedicada do instrumento de localização, amplificadas e processadas pelo instrumento, exibidas e emitidas, e finalmente a localização precisa do ponto de falha é julgada pela audição e visão do testador — completando a tarefa de localizar com precisão o ponto de falha do cabo "diretamente acima do cabo, dentro da faixa de medição aproximada".

Este instrumento de localização é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão, bem como falhas de fuga de alta resistência e centelhamento de alta resistência, de cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados de vários materiais, seções transversais e meios.

Principais Características
Recebe síncronamente as ondas de vibração, ondas sonoras e ondas eletromagnéticas geradas quando o ponto de falha descarrega
Os canais de som e magnético são projetados separadamente e alimentados separadamente, proporcionando maior capacidade anti-interferência
Design de medidor analógico que torna a força e a tendência do sinal claras em um relance
O nível zero pode ser ajustado arbitrariamente, adequado para uma variedade de locais fortes e fracos
Sensor de sinal com isolamento físico multicamadas com classificação à prova d'água IP65
Bateria de lítio de grande capacidade embutida com tempo de espera ultralongo e um carregador rápido
Pequeno e leve, fácil de operar, com uma interface simples
Parâmetros Técnicos
Item Especificação
Ampliação 500.000 vezes
Precisão de posicionamento Menos de 0,1 m
Impedância de saída 350 Ω
Fonte de alimentação de trabalho 4 × 3,7 V 3200 mAh baterias padrão
Corrente estática < 10 mA
Tempo de espera Mais de 20 horas
Temperatura ambiente −25 °C a 65 °C; umidade relativa ≤ 90%
Princípio de Funcionamento

O método síncrono de localização de falhas acústicas e magnéticas é um método de localização de falhas muito preciso e exclusivo. Seu princípio é baseado no método tradicional de localização acústica, com a adição da detecção e aplicação de sinais eletromagnéticos.

Sob a ação de pulsos de alta tensão, ocorre uma descarga de centelhamento no ponto de falha do cabo. Quando o ponto de falha descarrega, fenômenos físicos como eco, onda de vibração, onda sonora, onda eletromagnética, onda infravermelha e curto-circuito instantâneo são produzidos. O testador de falhas em cabos detecta a descarga de centelhamento no ponto de falha: o eco e o fenômeno de curto-circuito instantâneo podem ser usados para completar a medição aproximada do ponto de falha, enquanto o instrumento de localização usa a onda de vibração, onda sonora e onda eletromagnética geradas pela descarga de centelhamento para completar o posicionamento preciso do ponto de falha.

O instrumento usa um design independente dos canais acústico e magnético com fonte de alimentação separada, o que melhora muito a capacidade anti-interferência e o torna adequado para vários locais de falha. Devido à grande ampliação e alta sensibilidade, é especialmente adequado para localizar pontos de falha mais profundos; sua desvantagem é que o ruído de fundo é relativamente grande.

Resumo de Uso Fiação com o gerador de alta tensão

A localização de falhas por sincronização acústica e magnética requer um gerador de sinal de impacto de alta tensão operando em estado de descarga periódica. Os métodos de fiação incluem o método fase-a-blindagem (preferido quando há danos na isolação fase-a-terra, pois a atenuação do som de descarga é pequena), o método fase-a-fase (para uma falha simples fase-a-fase sem aterramento combinado) e o método de fiação para uma falha de desconexão simples.

Seleção da área de localização

Antes da localização, o caminho do cabo deve primeiro ser claro; se os desenhos e dados forem incompletos, a detecção do caminho deve ser realizada e marcas devem ser feitas. Com base nos resultados da medição de distância e considerando a margem da placa da cabeça do cabo e o terreno, a localização do ponto de falha é determinada aproximadamente, geralmente dentro de (valor de medição de distância ± 50 m). Após garantir que o ponto de falha está penetrado e o ciclo de descarga do gerador de pulsos de alta tensão é de 3 a 5 segundos, inicie a localização diretamente acima do cabo na área selecionada.

Etapas de localização
1. Montagem: monte a sonda, a ponta da sonda (se necessário) e a haste de conexão
2. Fiação: primeiro insira o cabo de áudio no canal de entrada e conecte a sonda, em seguida, insira o fone de ouvido no canal de saída
3. Defina o botão "Modo de trabalho" para a posição "localização"
4. Ajuste o botão "Ajuste de nível" para que a agulha do medidor oscile efetivamente
5. Ajuste o botão "Ajuste de volume" para que o som do fone de ouvido seja adequado para o operador monitorar
6. Após o ajuste — e garantindo que o ponto de falha penetre na descarga de centelhamento — localize com precisão "diretamente acima do cabo, dentro da faixa de medição aproximada"

Durante todo o processo, mantenha a sonda diretamente acima do cabo e dentro da faixa de medição aproximada. Com o ajuste de volume e o ajuste de nível inalterados, quando a força do sinal do ponto A1 ao ponto A2 enfraquece gradualmente, o ponto B onde o som do fone de ouvido é o mais alto e a agulha do medidor oscila mais forte e sincronizado com o som é o ponto de falha.

Precauções e Falhas Comuns
Após usar o instrumento, gire o botão "Modo de trabalho" para "O" para desligar o instrumento.
Quando a tensão da bateria for insuficiente, a sensibilidade diminui e a bateria deve ser carregada imediatamente. Para carregar, remova a bateria do instrumento e carregue-a com o carregador dedicado conectado a uma tomada de 220 V CA; a luz vermelha significa carregando e a luz verde significa que o carregamento está completo. Uma bateria descarregada leva cerca de 4 horas para carregar completamente.
A sonda é um componente sensível e não deve ser desmontada.
Se o instrumento falhar, envie-o para a fábrica original para reparo; não o desmonte por conta própria.
Não limpe a tela com solventes corrosivos (como solventes químicos ou álcool); use um pano semi-seco e sem fiapos embebido em água morna e, em seguida, um pano de microfibra seco.
Não coloque o sensor no corpo do cabo para posicionamento, pois um leve som de estalo ouvido em qualquer posição do cabo é vibração de estresse elétrico e não pode ser usado para posicionamento.
Se o ponteiro não oscilar / o sinal do campo magnético não puder ser testado, verifique a carga da bateria, o ganho do "Ajuste de nível" e se os fios de conexão entre o instrumento e a sonda estão conectados de forma confiável.
Se não houver som do fone de ouvido quando a sonda estiver fixa ou batida, verifique a carga da bateria, o ganho do "Ajuste de nível" e os fios de conexão entre o instrumento e a sonda.

Observação: se um sinal de rádio FM for ocasionalmente ouvido durante a localização, isso indica que o instrumento está funcionando normalmente e não afeta o trabalho; pode ser melhorado ajustando o botão "ajuste de frequência".

Perguntas Frequentes

P1. O que o XHDD503 faz?
É um localizador de falhas em cabos com medidor analógico que usa captação de vibração e indução eletromagnética para determinar a localização específica de um ponto de falha em um cabo. Com um gerador de pulsos de alta tensão, ele induz descarga de centelhamento na falha, e as ondas de vibração, som e eletromagnéticas são captadas pela sonda e processadas pelo instrumento, para que o testador possa julgar o ponto preciso por audição e visão, diretamente acima do cabo dentro da faixa de medição aproximada.

P2. Para quais falhas e cabos ele é adequado?
Ele é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão, bem como falhas de fuga de alta resistência e centelhamento de alta resistência, de cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados de vários materiais, seções transversais e meios.

P3. O que torna sua anti-interferência forte?
Os canais de som e magnético são projetados separadamente e alimentados separadamente, e o nível zero pode ser ajustado arbitrariamente. Devido à grande ampliação e alta sensibilidade, é especialmente adequado para localizar pontos de falha mais profundos, embora seu ruído de fundo seja relativamente grande.

P4. Que precisão e condições de trabalho podem ser esperadas?
A precisão de posicionamento é inferior a 0,1 m, com uma ampliação de 500.000 vezes e uma impedância de saída de 350 Ω. Ele funciona com 4 × 3,7 V 3200 mAh de baterias padrão com uma corrente estática inferior a 10 mA e mais de 20 horas de espera, a −25 °C a 65 °C e umidade relativa ≤ 90%, e o sensor é à prova d'água até IP65.

P5. O que deve ser observado e o que está incluído?
Gire o botão do modo de trabalho para "O" ao terminar; carregue a bateria quando a tensão for insuficiente (carregue-a fora do instrumento com o carregador dedicado; cerca de 4 horas para uma carga completa); não desmonte a sonda ou o instrumento; e não coloque o sensor no corpo do cabo. O pacote inclui o localizador de falhas em cabos, fones de ouvido, sonda, cabo de áudio e carregador, com um ano de garantia gratuita e manutenção e serviço técnico vitalícios.
