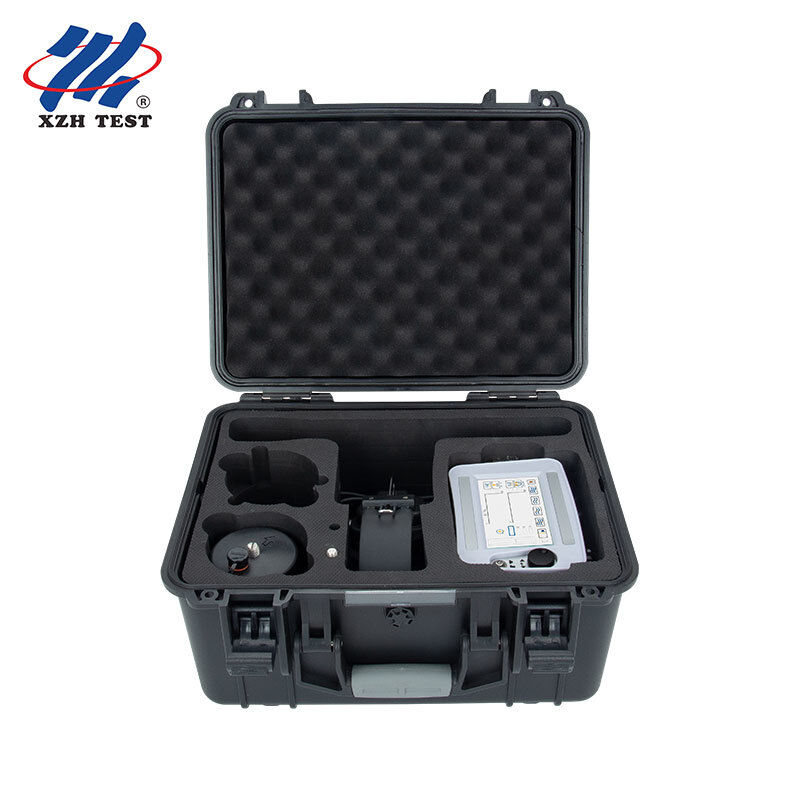

Localizador de Falhas em Cabos | Sincronização Magnética Acústica Instrumento de Localização com Tela Sensível ao Toque de 5 polegadas | XHDD503B

O XHDD503B Cable Fault Pinpointer usa o método de sincronização acústica e magnética para determinar um ponto de falha do cabo de alimentação.captado e amplificado pela sonda correspondente, e a localização exacta do ponto de falha é determinada pelo julgamento auditivo e visual.Ele completa o posicionamento preciso do ponto de falha do cabo dentro da faixa de medição aproximada e coleta a diferença de tempo acústica e magnética, integrando a tecnologia de posicionamento e os ensaios assistidos por traçado para fornecer múltiplos modos de ensaio e informações rápidas ricas e diversificadas para uma localização eficiente e precisa das falhas dos cabos.

Este instrumento de localização é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de alimentação, cabos coaxiais de alta frequência,Cabos de iluminação de rua e fios enterrados de vários materiais, secções transversais e meios, bem como fugas de alta resistência e falhas de flashover de alta resistência.

O dispositivo utiliza o método de sincronização acústico-magnética para determinar com precisão a localização da falha,baseado no método tradicional de localização acústica com a detecção e aplicação adicionais de sinais eletromagnéticos.

Quando o gerador de alta tensão efetua uma descarga por impacto no cabo defeituoso, o som gerado pela descarga no ponto de falha é transmitido para o solo.O sinal sonoro é captado por uma sonda altamente sensívelA sonda integrada recebe o sinal do campo magnético em tempo real e,usando o princípio de que o campo magnético se propaga muito mais rápido do que o som, determina a distância do ponto de falha detectando a diferença de tempo entre o sinal eletromagnético e o sinal sonoro.A posição do sensor é movida para encontrar o ponto com a menor diferença de tempo acústico-magnético, e a localização exata da falha está abaixo dele.

Os instrumentos de localização acústica tradicionais geralmente monitoram apenas com fones de ouvido ou dependem do balanço do ponteiro do medidor para identificar o som de descarga no ponto de falha.Uma vez que o som da descarga desaparece num instante e não é muito diferente do ruído ambienteO método de sincronização acústico-magnética evita efetivamente estes problemas.

O modo de localização do instrumento é o modo acústico e o modo magnético:Ele exibe automaticamente as ondas de sinal de campo magnético e som e calcula automaticamente a diferença de tempo dos sinais acústicos e magnéticosA interface de operação inclui uma área de exibição de forma de onda e uma área de ajuste de parâmetros.

O filtro de canal de som tem uma largura de banda padrão de fábrica de 100 Hz 1600 Hz. Os parâmetros de filtro adequados podem ser selecionados para diferentes locais, por exemplo,em revestimentos de solo duros (como sob lajes de cimento e pedra) os componentes de alta frequência dominam, enquanto nas praias ou revestimentos de solo os componentes de baixa frequência dominam.

A sincronização acústica e magnética requer um gerador de sinal de impacto de alta tensão que trabalha em estado de descarga periódica.Os métodos de fiação incluem o método de fase para blindagem (preferido quando há danos de isolamento fase-terra), uma vez que a atenuação do som de descarga é pequena), o método de fase a fase (para uma falha simples de fase a fase sem ligação à terra combinada) e o método de fiação para uma falha simples de desconexão.

Antes de identificar, o caminho do cabo deve ser claramente definido; se os dados do desenho forem incompletos, o caminho deve ser detectado e marcado.De acordo com os resultados da medição da distância e tendo em conta a margem da bobina da cabeça do cabo e o terreno, a localização do ponto de falha é determinada aproximadamente, geralmente dentro de (valor de medição da distância grosseira ± 50 m).Após garantir que o ponto de falha é penetrado e o ciclo de descarga do gerador de pulso de alta tensão é de 3 ̇ 5 segundos, começar a apontar diretamente acima do cabo na área selecionada.

Conecte o sensor de sonda de localização à tomada do sensor e o fone de ouvido à tomada do fone de ouvido.apontando na direção da colocação do cabo, selecione o modo de sincronização acústico-magnética e observe a forma de onda enquanto ouve com os fones de ouvido.Quando o som e o som / ondas magnéticas são ouvidos e vistos, mover a sonda de detecção a cada 1,2 m e monitorizar mais de 2 ciclos de descarga em cada ponto.Continue avançando até que o som e a forma de onda não possam mais ser ouvidos ou vistos e a diferença de tempo mude de grande para pequeno e de volta para grandeQuando se reposicionar, aumentar o limiar, reduzir o ganho e diminuir o volume,e encontrar o ponto onde o som e a forma de onda são os maiores juntamente com o ponto onde a diferença de tempo é a menor o sobreposição dos dois é o ponto de falha.
