O XHDD503C + Pinpointer de falha de cabo usa o princípio de sincronização acústica-magnética de captação de vibração e indução eletromagnética para determinar a localização específica de falhas de cabo.Um gerador de pulso de alta tensão induz descarga flashover no ponto de falhaAs ondas de vibração, ondas sonoras e ondas eletromagnéticas resultantes são recolhidas pela sonda dedicada do instrumento, processadas de forma inteligente pela unidade principal.e a forma de onda de falha e som são emitidos e exibidosPor fim, o testador utiliza a audição e a visão para determinar a localização precisa da falha, completando a tarefa de localizar com precisão o ponto de falha do cabo "diretamente acima do cabo,Dentro de um intervalo aproximado".
Este localizador é adequado para detectar falhas de baixa resistência, curto-circuito, circuito aberto e circuito quebrado em vários cabos de energia, cabos coaxial e cabos de baixa tensão de diferentes níveis de tensão,secções transversais e meios de comunicação, bem como falhas de alta resistência de fugas e flashover.
Características fundamentais| Ponto | Especificações |
|---|---|
| Parâmetros de filtragem | Passagem completa: 100 Hz ∼1600 Hz; passagem de banda: 200 Hz ∼600 Hz; passagem baixa: 100 Hz ∼300 Hz; passagem alta: 160 Hz ∼1600 Hz |
| Ajuste do canal | 8 níveis de sinais sonoros e magnéticos ajustáveis; limiar de activação do sinal ajustável de 0 a 99 níveis |
| Saída sonora | Ganho: 16 níveis (0-112 dB); impedância: 350 Ω |
| Faixa de detecção | 00,0099 ms |
| Método de filtragem | Filtro de superposição de quinta ordem |
| Precisão de detecção | Posicionamento ≤ 0,1 m; percurso ≤ 0,5 m |
| Fornecimento de energia de funcionamento | 3.7 Células de bateria V3200 AH18650 × 4 |
| Tempo de espera | Mais de 8 horas |
| Temperatura ambiente | -25 °C a 65 °C; umidade relativa ≤ 90% |
O dispositivo utiliza o método de sincronização acústico-magnética para localização precisa de falhas,baseado no método de localização acústica tradicional com a detecção e aplicação adicionais de sinais eletromagnéticos.
Quando o gerador de alta tensão descarrega através do cabo defeituoso, o som gerado pela descarga no ponto de falha é transmitido para o solo.O sinal sonoro é captado por uma sonda altamente sensívelA sonda tem uma bobina de indução de campo magnético embutida que recebe sinais de campo magnético em tempo real.Usando o princípio de que a velocidade de propagação do campo magnético é muito maior do que a velocidade do som, determina a distância até ao ponto de falha detectando a diferença de tempo entre os sinais eletromagnéticos e sonoros.o ponto com a menor diferença de tempo acústico-magnético é encontrado; a localização exacta da falha está abaixo deste ponto.
Os instrumentos tradicionais de localização de falhas acústicas normalmente dependem apenas de fones de ouvido ou do movimento de um ponteiro do medidor para distinguir o som de descarga no ponto de falha.Porque o som da descarga é fugaz e indistinguível do ruído ambienteO método de sincronização acústico-magnética evita efetivamente estes problemas.
Interface e Configurações de OperaçãoO instrumento oferece dois modos de funcionamento: funcionamento por ecrã táctil e funcionamento por um botão.A interface do utilizador inclui uma área de exibição da forma de onda (forma de onda sonora e forma de onda do campo magnético) e uma área de ajuste de parâmetros.
O filtro do canal de som tem uma largura de banda padrão de 100 Hz ∼1600 Hz. Os parâmetros de filtro adequados podem ser selecionados para diferentes locais ∼, por exemplo,em superfícies duras próximas do ponto de falha, o filtro de passagem alta preserva o som de descarga de impacto de alta frequência melhorO filtro de passagem de banda é uma compensação entre os dois.
Nota:Quando os quatro conjuntos de dados recolhidos estiverem abaixo de 30 ms por três vezes consecutivas, o ícone é exibido ao lado do sinal eletromagnético, indicando que o ponto de avaria se aproxima.
A localização requer um gerador de sinal de impulso de alta tensão que trabalha em estado de descarga periódica.Os métodos de fiação incluem o método de fio de fase para blindagem (preferido quando há danos no isolamento principal de fase para solo), uma vez que a atenuação do som de descarga é menor), o método de fase a fase (para uma falha simples de fase a fase sem aterramento) e o método de fiação para uma falha simples de circuito aberto.
Seleção da área de localizaçãoAntes de determinar a rota, o cabo deve ser claramente definido; se os desenhos estiverem incompletos, deve ser efectuada uma exploração da rota e a rota deve ser assinalada.Com base nos resultados da medição da distância e tendo em conta a margem e o terreno da bobina da cabeça do cabo, a localização da falha é determinada aproximadamente, geralmente a ± 50 m do valor aproximado de medição da distância.Após garantir que o ponto de falha é perfurado e o ciclo de descarga do gerador de pulso de alta tensão é dentro de 3 ̇ 5 segundos, a localização começa diretamente acima do cabo dentro da área selecionada.
Identificação dos passosMontar a sonda e conectá-lo à porta do sensor, e conectar o fone de ouvido para a porta do fone de ouvido.apontando na direção da colocação do caboA configuração inicial recomendada é um limiar baixo, um ganho elevado e um volume elevado.Quando o som e o som / ondas magnéticas são ouvidos e vistos, mover a sonda sensor a cada 1 ̊2 m e ouvir em cada ponto durante pelo menos dois ciclos de descarga.Continue até que nenhum som seja ouvido e nenhuma forma de onda seja vista novamente e a diferença de tempo mude de grande para pequena e de volta para grandeQuando se desloca, utilizar um limiar mais elevado, um ganho mais baixo e um volume mais baixo.e encontrar o ponto onde o som e a forma de onda estão no seu máximo juntamente com o ponto onde a diferença de tempo é no seu mínimo a coincidência dos dois é o ponto de falha.
Precauções e falhas comunsO XHDD503C+ é umInstrumento de localização digital auto-adaptável para trabalhos de manutenção de cabos de rotina em que a facilidade de utilização e a repetibilidade são importantesCom ajuste automático de ganho de som / gatilho e um sinal claro de ponto de falha de aproximação,é construído para equipas de experiência mista que querem o instrumento para se adaptar ao local por conta própria para que um operador menos experiente ainda pode fazer uma chamada confiante, e um operador experiente pode trabalhar mais rapidamente em trabalhos diários de alta frequência.
Q1. O que faz o XHDD503C+?
É um indicador de falha de cabo que usa o princípio de sincronização acústica-magnética de captação de vibração e indução eletromagnética para determinar a localização específica de falhas de cabo.A sonda recolhe as vibrações, ondas sonoras e eletromagnéticas criadas pela descarga flashover na falha, e a unidade principal processa e exibe de forma inteligente a forma de onda e o som da falha,para que o testador possa identificar a falha por audição e visão.
Q2. Para que falhas e cabos é adequado?
É adequado para detectar falhas de baixa resistência, curto-circuito, circuito aberto e circuito interrompido em cabos de alimentação, cabos coaxial e cabos de baixa tensão de diferentes níveis de tensão,secções transversais e suportes, assim como fugas e falhas de alta resistência.
Q3. O que o torna especial no uso diário?
Calcula automaticamente a diferença de tempo acústico-magnético, oferece ajuste automático e manual de ganho de som / gatilho,e fornece uma indicação de desvio de trajeto mais um sinal de ponto de falha de aproximação, ajudando os operadores a confirmar o ponto rapidamente, mesmo quando o local é barulhento.
Q4. Que precisão e que condições de trabalho podem ser esperadas?
A precisão de detecção é ≤ 0,1 m para o posicionamento e ≤ 0,5 m para o percurso, com uma faixa de detecção de 0,00 ∼ 99,99 ms. Funciona com células de bateria 4 × 3,7 V ∼3200 AH ∼18650 com mais de 8 horas de modo de espera,a -25 °C a 65 °C e umidade relativa ≤ 90%, e os sensores são à prova de água até IP65.
Q5. O que deve ser notado e o que está incluído?

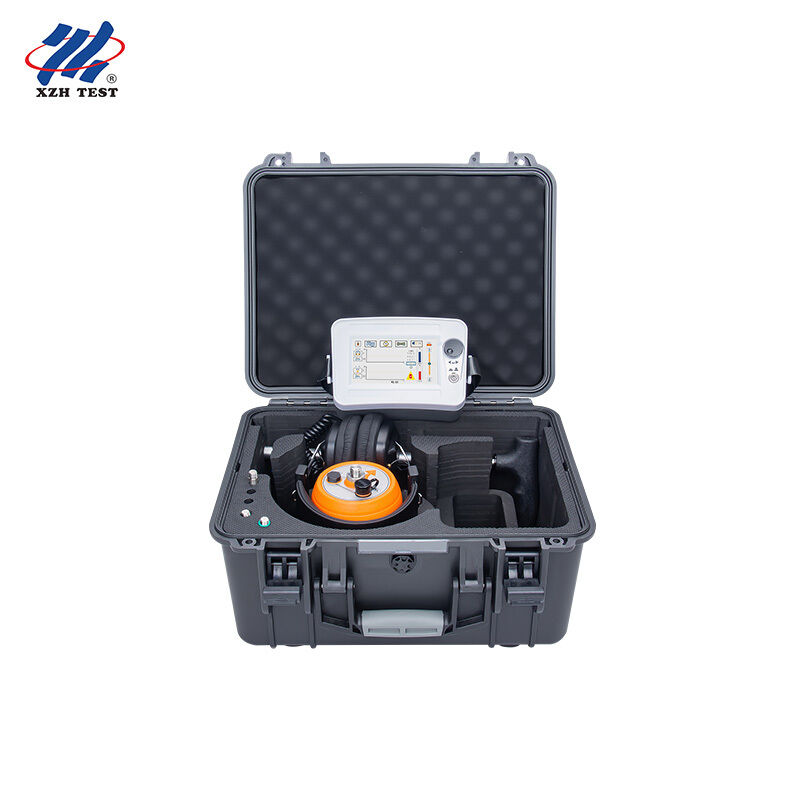

Carregar o instrumento quando o nível da bateria estiver abaixo de 20% (aproximadamente 4 horas para uma carga completa); não desmontar a sonda ou o instrumento; limpar o LCD apenas com um pano semiduro e livre de pêlos;e não coloque o sensor diretamente no corpo do caboO pacote inclui o localizador de falhas do cabo, fones de ouvido, sonda (com barra de ligação, base, pin de terra, conector de sonda e conector de disco), cabo de sinal blindado de 7 núcleos,carregador e chave inglesa multifuncional, com garantia de um ano e manutenção e serviços técnicos ao longo da vida
