O Localizador de Falhas de Cabo XHDD503C utiliza o método de sincronização acústica e magnética para determinar o ponto de falha de um cabo de energia. Um flashover eletrônico é gerado pelo gerador de descarga de impacto, captado e amplificado pela sonda correspondente, e a localização precisa do ponto de falha é determinada por julgamento auditivo e visual. É um dispositivo que completa o posicionamento preciso do ponto de falha do cabo dentro da faixa de medição aproximada e coleta a diferença de tempo acústica e magnética. Ele integra tecnologia de posicionamento, teste assistido por traçado e outras tecnologias, fornecendo múltiplos modos de teste e informações de prompt ricas e diversas para completar a localização de falhas de cabo de forma eficiente e precisa.
Este instrumento de localização é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados de vários materiais, seções transversais e meios, bem como falhas de vazamento de alta resistência e flashover de alta resistência.
Principais Características| Item | Especificação |
|---|---|
| Parâmetros do filtro | Passa-tudo: 100 Hz–1600 Hz; passa-baixa: 100 Hz–300 Hz; passa-alta: 160 Hz–1600 Hz; passa-banda: 200 Hz–600 Hz |
| Ganho do canal | 8 níveis ajustáveis |
| Ganho do canal magnético | 8 níveis ajustáveis |
| Ganho de saída | 16 níveis (0–112 dB) |
| Impedância de saída | 350 Ω |
| Precisão de posicionamento acústico-magnético | Menos de 0,1 m |
| Precisão de identificação de traçado | Menos de 0,5 m |
| Fonte de alimentação | 4 × 18650 baterias de lítio padrão |
| Tempo de espera | Mais de 8 horas |
| Temperatura ambiente | −25 °C a 65 °C; umidade relativa ≤ 90% |
O dispositivo usa o método de sincronização acústica e magnética para determinar com precisão a localização da falha. É um método de localização muito preciso e único, baseado no método tradicional de localização acústica com a detecção e aplicação adicionais de sinais eletromagnéticos.
Quando o gerador de alta tensão realiza descarga de impacto no cabo defeituoso, o som gerado pela descarga no ponto de falha é transmitido ao solo. O sinal sonoro é captado por uma sonda altamente sensível; após a amplificação, um som de "estalido" é ouvido através dos fones de ouvido. A sonda embutida recebe o sinal do campo magnético em tempo real e, usando o princípio de que o campo magnético se propaga muito mais rápido que o som, determina a distância do ponto de falha detectando a diferença de tempo entre o sinal eletromagnético e o sinal sonoro. A posição do sensor é movida para encontrar o ponto com a menor diferença de tempo acústico-magnético, e a localização exata da falha está diretamente abaixo dele.
Instrumentos tradicionais de localização acústica geralmente monitoram apenas com fones de ouvido, ou dependem do balanço do ponteiro do medidor para identificar o som de descarga no ponto de falha. Como o som de descarga desaparece em um instante e não difere muito do ruído ambiente, muitas vezes traz grandes dificuldades para operadores menos experientes. O método de sincronização acústica e magnética evita efetivamente esses problemas do método acústico tradicional.
Interface de Operação e ConfiguraçõesO instrumento é operado por tela sensível ao toque ou pelo controle de ajuste de um botão. A interface de operação inclui uma área de exibição de forma de onda e uma área de ajuste de parâmetros.
O filtro do canal de som tem uma largura de banda padrão de fábrica de 100 Hz–1600 Hz. Parâmetros de filtro apropriados podem ser selecionados para diferentes locais — por exemplo, em pavimentos duros próximos ao ponto de falha, o filtro passa-alta preserva melhor o som de descarga de impacto de alta frequência, enquanto mais longe ou em solo macio ou areia, o filtro passa-baixa é adequado. A filtragem passa-banda é um compromisso entre os dois.
Observação: quando os quatro conjuntos de dados coletados estão abaixo de 30 ms por três vezes consecutivas, o ícone aparece ao lado do sinal eletromagnético, indicando que o ponto de falha foi aproximado.
A localização por sincronização acústica e magnética requer um gerador de sinal de impacto de alta tensão operando em estado de descarga periódica. Os métodos de fiação incluem o método fase-a-blindagem (preferido quando há danos na isolação fase-terra, pois a atenuação do som de descarga é pequena), o método fase-a-fase (para uma falha simples fase-a-fase sem aterramento combinado) e o método de fiação para uma falha de desconexão simples.
Seleção da área de localizaçãoAntes da localização, o traçado do cabo deve estar claro; se os desenhos e dados forem incompletos, a detecção do traçado deve ser realizada e marcas feitas. Com base nos resultados da medição de distância e considerando a margem da placa da cabeça do cabo e o terreno, a localização do ponto de falha é determinada aproximadamente, geralmente dentro de (valor de medição de distância ± 50 m). Após garantir que o ponto de falha foi penetrado e que o ciclo de descarga do gerador de pulso de alta tensão é de 3–5 segundos, inicie a localização diretamente acima do cabo na área selecionada.
Etapas de localizaçãoConecte o sensor da sonda ao conector do sensor e o fone de ouvido ao conector do fone de ouvido. Na área selecionada, coloque o sensor plano no chão diretamente acima do cabo, apontando na direção do traçado do cabo, e selecione o modo de sincronização acústica e magnética. Observe a forma de onda e ouça com os fones de ouvido para iniciar a localização. Um princípio de partida recomendado é baixo limiar, alto ganho e alto volume. Após ouvir o som e ver tanto a forma de onda do som quanto a forma de onda do campo magnético, mova a sonda de detecção a cada 1–2 m e monitore mais de 2 ciclos de descarga em cada ponto. Continue avançando até que o som ou a forma de onda não possam mais ser ouvidos ou vistos e o valor da diferença de tempo mude de grande para pequeno e depois para grande; em seguida, volte e reposicione. Ao reposicionar, aumente o limiar, reduza o ganho e diminua o volume, encontre o ponto onde o som e a forma de onda são os maiores e o ponto onde a diferença de tempo é a menor — a coincidência dos dois pontos é o ponto de falha.
Precauções e Falhas ComunsO XHDD503C é um instrumento de localização acústico-magnético assistido por traçado para redes cuja rota do cabo é incerta ou não documentada. Ele é construído para equipes que precisam confirmar o traçado do cabo e, em seguida, localizar a falha no mesmo trabalho — redes antigas ou mal registradas, linhas enterradas mistas e locais onde os desenhos e dados de rota são incompletos, de modo que o operador precisa de indicação de desvio de traçado juntamente com a diferença de tempo acústico-magnético para se aproximar do ponto.
P1. O que o XHDD503C faz?
É um localizador de falhas de cabo que utiliza o método de sincronização acústica e magnética para determinar o ponto de falha de um cabo de energia. Um flashover eletrônico é gerado por um gerador de descarga de impacto e captado e amplificado pela sonda, e o ponto é localizado precisamente por julgamento auditivo e visual dentro da faixa de medição aproximada, enquanto também coleta a diferença de tempo acústica e magnética.
P2. Para quais falhas e cabos ele é adequado?
Ele é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados de vários materiais, seções transversais e meios, bem como falhas de vazamento de alta resistência e flashover de alta resistência.
P3. Como funciona o método de sincronização acústica e magnética?
É baseado no método acústico tradicional com detecção adicional de sinal eletromagnético. O som da descarga atinge o solo e é captado pela sonda, enquanto a sonda embutida recebe o sinal do campo magnético em tempo real. Como o campo magnético se propaga muito mais rápido que o som, a distância do ponto de falha é determinada a partir da diferença de tempo entre os dois sinais; o ponto com a menor diferença de tempo está diretamente acima da falha.
P4. Que precisão e condições de trabalho podem ser esperadas?
A precisão de posicionamento acústico-magnético é inferior a 0,1 m e a precisão de identificação de traçado é inferior a 0,5 m. Ele funciona com 4 × 18650 baterias de lítio padrão com mais de 8 horas de espera, a −25 °C a 65 °C e umidade relativa ≤ 90%, e os sensores são à prova d'água até IP65.
P5. O que deve ser observado e o que está incluído?

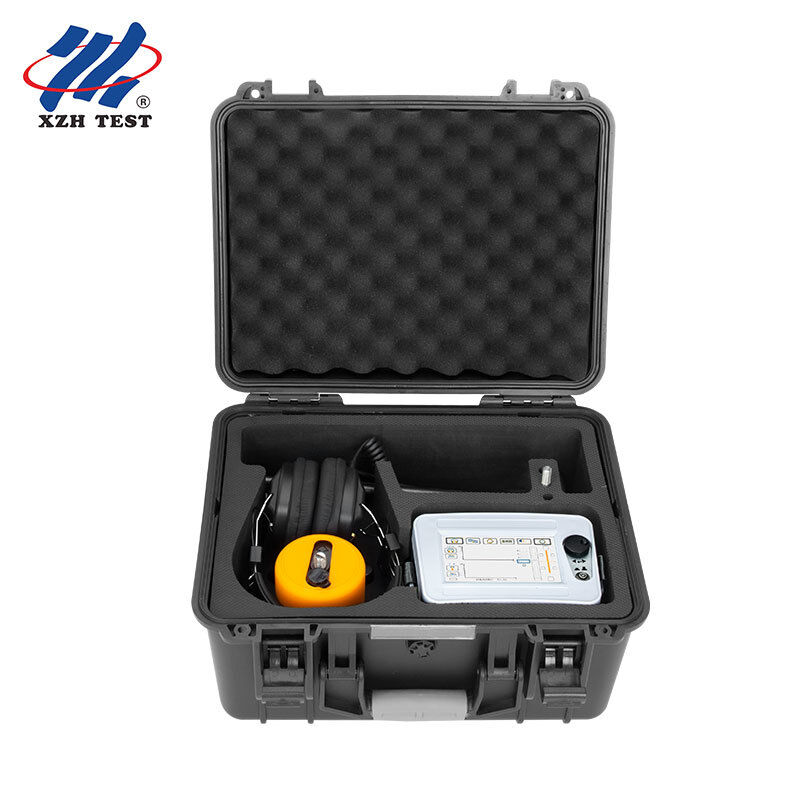

Carregue o instrumento quando a energia da bateria estiver abaixo de 20% (cerca de 4 horas para uma carga completa); não desmonte a sonda ou o instrumento; limpe o LCD apenas com um pano semi-seco sem fiapos; e evite colocar o sensor no corpo do cabo. O pacote inclui o localizador de falhas de cabo, fones de ouvido, sonda (com haste de conexão, cabeça da sonda e três garras), cabo de sinal de 7 núcleos, carregador e uma chave multifuncional, com um ano de garantia gratuita e manutenção e serviço técnico vitalícios.
