O Localizador de Falhas de Cabos XHDD503E utiliza os princípios de captação de vibração e indução eletromagnética para determinar a localização específica de um ponto de falha em um cabo. O ponto de falha é descarregado por flashover com a ajuda de um gerador de pulsos de alta tensão. As ondas de vibração, ondas sonoras e ondas eletromagnéticas geradas pela descarga de flashover são captadas pela sonda especial do instrumento de localização, e são amplificadas, processadas, exibidas e emitidas pelo instrumento. O testador então determina a localização precisa do ponto de falha por audição e visão — completando a tarefa de localizar com precisão o ponto de falha do cabo "diretamente acima do cabo e dentro da faixa de medição aproximada".
Este instrumento de localização é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados de vários materiais, seções transversais e meios, bem como falhas de fuga de alta resistência e flashover de alta resistência.
Principais Características| Item | Especificação |
|---|---|
| Parâmetros do filtro | Passa-tudo: 100 Hz–1600 Hz; passa-baixa: 100 Hz–300 Hz; passa-alta: 160 Hz–1600 Hz; passa-banda: 200 Hz–600 Hz |
| Ajuste de canal | 8 níveis para som, magnético e tensão |
| Ganho de saída | 16 níveis (0–112 dB) |
| Impedância de saída | 350 Ω |
| Precisão de posicionamento acústico-magnético | Menos de 0,1 m |
| Precisão de posicionamento por tensão de passo | Menos de 0,5 m |
| Precisão de identificação de caminho | Menos de 0,5 m |
| Fonte de alimentação | 4 × 18650 baterias de lítio padrão |
| Tempo de espera | Mais de 8 horas |
| Temperatura ambiente | −25 °C a 65 °C; umidade relativa ≤ 90% |
Baseado no método tradicional de localização acústica, este método adiciona a detecção e aplicação de sinais eletromagnéticos. Quando o gerador de alta tensão realiza descarga de impacto no cabo defeituoso, o som gerado pela descarga no ponto de falha é transmitido ao solo e captado por uma sonda altamente sensível; após amplificação, um som de "pop" é ouvido através dos fones de ouvido. A sonda embutida recebe o sinal do campo magnético em tempo real e, usando o princípio de que o campo magnético se propaga muito mais rápido que o som, determina a distância do ponto de falha detectando a diferença de tempo entre o sinal eletromagnético e o sinal sonoro. A posição do sensor é movida para encontrar o ponto com a menor diferença de tempo acústico-magnético, e a localização exata da falha está diretamente abaixo dele.
Método de som puroO método de som puro é usado principalmente para medir falhas de alta resistência e de flashover. Uma fonte de alta tensão aplica tensão de impulso ao cabo defeituoso para causar ruptura por descarga no ponto de falha, e o som gerado durante a descarga é usado para localizar com precisão a falha. O sensor de vibração acústica converte o sinal acústico em um sinal elétrico, que é amplificado e filtrado, e finalmente restaurado ao som através dos fones de ouvido ou exibido por intensidade sonora. O local com a maior intensidade sonora é o ponto de falha.
Método magnético puroO método magnético puro pode determinar o caminho do cabo e a localização precisa do ponto de falha. Uma fonte de alta tensão aplica tensão de impulso ao cabo defeituoso, uma bobina de indução capta o sinal de pulso, e o desvio do cabo é julgado pelas características do sinal de pulso. Quando as características dos sinais de pulso captados se desviam, o ponto é determinado como um ponto de falha.
Método de tensão (método A-frame)Para uma falha de aterramento em um cabo enterrado, o método de diferença de potencial é usado para encontrar o ponto de falha. Uma tensão de teste é aplicada entre o ponto de teste do cabo defeituoso e o solo, formando um campo elétrico distribuído concêntrico com o ponto de entrada ao redor do ponto de entrada do cabo. Não há diferença de potencial entre pontos de mesmo raio, mas há diferença de potencial entre pontos de raios diferentes (pontos A e B). Os dois pontos são gradualmente aproximados do ponto central; quando o ponto de falha está exatamente entre os pontos A e B, a diferença de potencial se torna zero, e se os pontos se moverem além do ponto de falha, a polaridade se inverte — assim, o ponto de aterramento pode ser determinado com precisão movendo-se para frente e para trás.
Interface de Operação e ConfiguraçõesO instrumento é operado por tela sensível ao toque ou pelo controle de ajuste de um botão. A interface de operação inclui uma área de exibição de forma de onda (forma de onda de campo magnético e forma de onda de áudio) e uma área de ajuste de parâmetros.
O filtro de canal de som tem uma largura de banda padrão de fábrica de 100 Hz–1600 Hz. Parâmetros de filtro apropriados podem ser selecionados para diferentes locais — por exemplo, em pavimentos duros próximos ao ponto de falha, o filtro passa-alta preserva melhor o som de descarga de impacto de alta frequência, enquanto mais longe ou em solo macio ou areia, o filtro passa-baixa é adequado. A filtragem passa-banda é um compromisso entre os dois.
Resumo de Uso Trabalhando com o gerador de pulsos de alta tensãoO localizador é usado em conjunto com um gerador de sinal de impulso de alta tensão operando em estado de descarga periódica. Os métodos de fiação incluem o método fase-a-blindagem (preferido quando há dano de isolamento fase-a-terra, pois a atenuação do som de descarga é pequena), o método fase-a-fase (para uma falha simples fase-a-fase sem aterramento combinado) e o método de fiação para uma falha de desconexão simples.
Seleção da área de localizaçãoAntes da localização, o caminho do cabo deve primeiro ser claro; se os desenhos e dados forem incompletos, a detecção do caminho deve ser realizada e marcas feitas. Com base nos resultados da medição de distância e considerando a margem da placa da cabeça do cabo e o terreno, a localização do ponto de falha é determinada aproximadamente, geralmente dentro de (valor de medição de distância ± 50 m). A localização começa após o ponto de falha ser penetrado.
Etapas de localizaçãoNota: o método A-frame só pode ser usado quando o condutor está conectado à terra (aterrado).
O XHDD503E é um instrumento de localização para a etapa final e exata após uma falha já ter sido localizada aproximadamente. Ele é construído para equipes que o combinam com um gerador de pulsos de alta tensão e precisam localizar o ponto de falha com precisão em locais de superfície dura e ruído ambiente elevado — sob concreto e asfalto, ao longo de ruas movimentadas e em falhas de alta resistência ou de flashover — onde um simples método de escuta acústica se perde facilmente no ruído.
Q1. O que o XHDD503E faz?
É um localizador de falhas de cabos que usa captação de vibração e indução eletromagnética para determinar a localização específica de um ponto de falha em um cabo. Trabalhando com um gerador de pulsos de alta tensão, ele capta as ondas de vibração, som e eletromagnéticas criadas pela descarga de flashover no ponto de falha e permite que o operador localize o ponto com precisão por audição e visão, diretamente acima do cabo e dentro da faixa de medição aproximada.
Q2. Para quais falhas e cabos ele é adequado?
Ele é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados de vários materiais, seções transversais e meios, bem como falhas de fuga de alta resistência e flashover de alta resistência. O método A-frame (tensão de passo) só pode ser usado quando o condutor está aterrado.
Q3. Quais métodos de localização ele oferece?
Ele oferece quatro: sincronização acústico-magnética, acústico puro, magnético puro e o método de tensão (A-frame / tensão de passo). A sincronização acústico-magnética adiciona detecção de sinal eletromagnético ao método acústico tradicional e determina a distância pela diferença de tempo entre os sinais eletromagnético e sonoro.
Q4. Que precisão e condições de trabalho podem ser esperadas?
A precisão de posicionamento acústico-magnético é inferior a 0,1 m, a precisão de posicionamento por tensão de passo é inferior a 0,5 m e a precisão de identificação de caminho é inferior a 0,5 m. Ele funciona com 4 × 18650 baterias de lítio com mais de 8 horas de espera, a temperaturas de −25 °C a 65 °C e umidade relativa ≤ 90%, e os sensores são à prova d'água até IP65.
Q5. O que deve ser observado e o que está incluído?

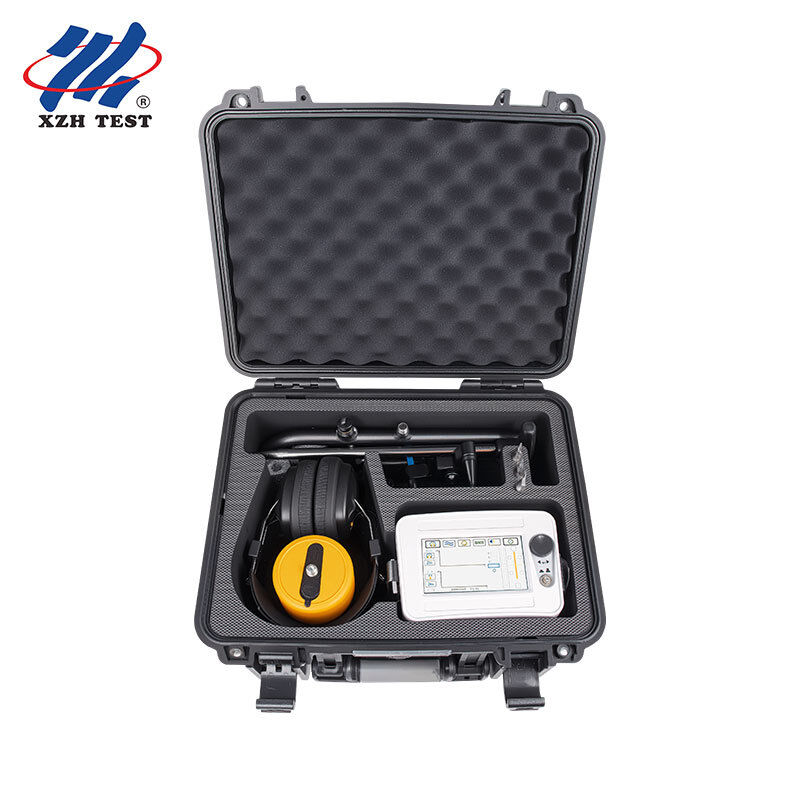

Carregue o instrumento quando a energia da bateria estiver abaixo de 20% (cerca de 4 horas para uma carga completa); não desmonte a sonda ou o instrumento; limpe o LCD apenas com um pano de fibra livre, semi-seco; e evite colocar o sensor no corpo do cabo. O pacote inclui o localizador de falhas de cabos, fones de ouvido, sonda (com haste de conexão, cabeça da sonda e três garras), cabo de sinal de 7 núcleos, carregador, A-frame (com cabo A-frame), 2 pinos de aterramento e uma chave multifuncional, com um ano de garantia gratuita e manutenção e serviço técnico vitalícios.
