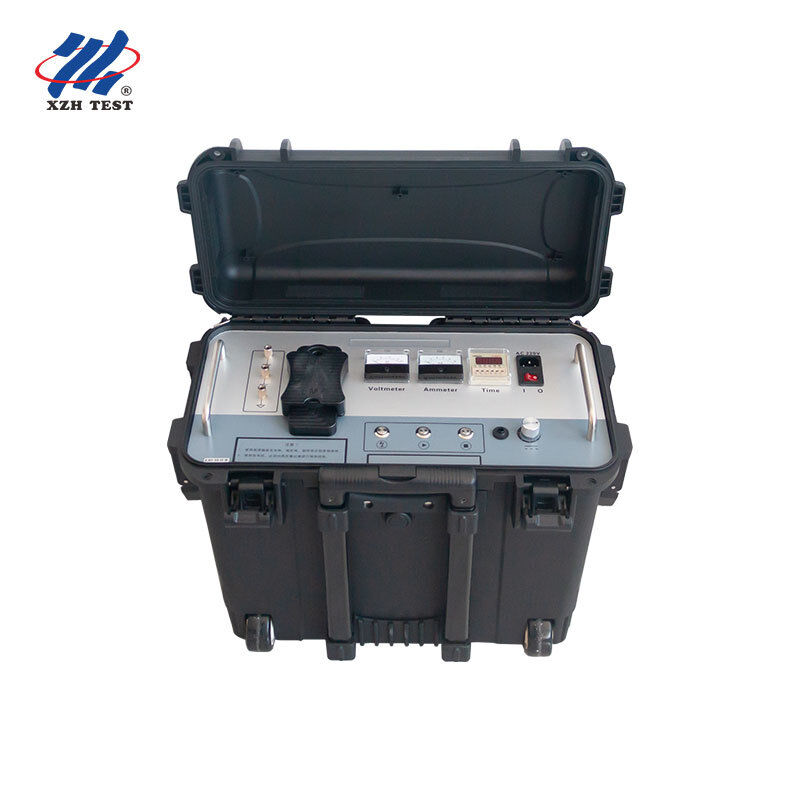

Gerador de Impulsos de Alta Tensão com Haste de Tração — Classe 35kV| XHHV535-2L Modelo: XHHV535-2L
Projetado para: Equipes de Localização de Falhas em Cabos de Concessionárias de Energia, Contratados de Manutenção de Rede de Distribuição de 35kV, Prestadores de Serviços de Testes de Alta Tensão Industrial
Valor Central: Gerador de impulsos DC portátil com haste de tração e capacitor de 2µF, fornecendo 0-1024J de energia de descarga para detecção de falhas em cabos de 35kV e abaixo. Proteção tripla + intertravamento de posição zero + voltímetro em tempo real — capacidade total de impulso de 35kV em um formato portátil para um único operador.
Para Quem é Este Equipamento
O XHHV535-2L é construído para equipes profissionais de localização de falhas em cabos que necessitam de capacidade de descarga de impulso de classe 35kV sem a logística de uma unidade montada em carrinho. Seu chassi com haste de tração oferece o mesmo desempenho de alta tensão de geradores tipo carrinho mais volumosos, permitindo a implantação por um único operador em locais com acesso restrito — subestações com acesso apenas por escadas, valas de cabos com caminhos de acesso estreitos e instalações industriais de vários andares onde as dimensões do elevador limitam o tamanho do equipamento.
1Contratados de Concessionárias de 35kVDescarga de impulso completa de 35kV em um formato portátil com haste de tração. Sem carrinho, sem rampa, sem necessidade de duas pessoas — um técnico, um instrumento, uma viagem do veículo.
2Eletricistas Industriais de Alta TensãoRedes de cabos de 35kV em refinarias, plantas químicas e siderúrgicas. O chassi compacto navega pelas restrições de acesso em áreas de processo onde unidades com carrinho são proibidas.
3Empresas de Serviços de TestesFonte de impulso versátil com capacidade de 35kV para contratos de serviço de tensão mista. A proteção tripla significa menos reclamações de reparo de equipamentos e maior disponibilidade da frota.
4Equipes de O&M de Parques Eólicos e SolaresLocalização de falhas em cabos coletores de 35kV em locais de energia renovável. A portabilidade com haste de tração lida com o acesso a torres de turbinas e terrenos irregulares entre as seções do arranjo.
Especificações Principais
Capacitor Embutido2 µF
Energia de Descarga0–1.024 J
Tensão Nominal≤35 kV
ProteçãoOC + OV + OT Tripla
Curto-CircuitoDireto para Terra OK
Display do MedidorMedidores Duplos de Classe 1.5
Intertravamento de SegurançaInício em Posição Zero
Voltímetro em StandbyLeitura de kV em Tempo Real
FormatoPortátil com Haste de Tração
Capacidade de 35kV em uma Haste de Tração — Sem Compromisso com a Tensão
A conquista de engenharia definidora do XHHV535-2L é entregar capacidade total de descarga de impulso de 35kV em um chassi portátil com haste de tração. Convencionalmente, geradores de surto de classe 35kV requerem gabinetes montados em carrinho com distâncias de folga substanciais, fiação interna de bitola pesada e bancos de capacitores superdimensionados — tudo isso aumenta o peso e o volume. O XHHV535-2L atinge a mesma classificação de tensão através de tecnologia HV de estado sólido de alta frequência, design de circuito miniaturizado de alta confiabilidade e uma arquitetura integrada de carregamento/descarregamento que elimina cabos HV de interconexão externos e módulos de capacitor separados.
Impacto Operacional: Um gerador de surto com capacidade de 35kV que um técnico pode carregar do veículo até o ponto de teste — através de portões, escadas, valas de cabos — é uma vantagem operacional significativa para organizações de serviço de campo. Reduz os requisitos de veículo (sem necessidade de plataforma elevatória), acelera o tempo de implantação por trabalho e elimina a restrição de agendamento de necessitar de equipes de duas pessoas para chamados de rotina de falhas de 35kV.
Sistemas de Segurança — Proteção em Camadas para Operações de 35kV
| Recurso de Segurança |
Como Protege |
| Intertravamento de Início em Posição Zero |
O botão de ajuste de tensão deve estar em zero antes que a saída de alta tensão possa ser ativada — evita partida acidental de 35kV com tensão total |
| Voltímetro em Standby em Tempo Real |
O medidor de kV exibe a tensão do capacitor continuamente — mesmo quando o instrumento está parado. O operador sempre sabe o estado de energia antes de se aproximar dos terminais |
| Proteção Automática Tripla |
Circuitos independentes de sobrecorrente, sobretensão e superaquecimento monitoram a saída simultaneamente — desarme automático em qualquer condição de falha |
| Tolerância a Curto-Circuito Direto |
Estágio de saída projetado para suportar condições de curto-circuito total durante condicionamento agressivo de falhas — sem danos, sem substituição de fusível, apenas reset e continue |
| Capacidade de Descarga Manual |
Dissipação controlada de energia residual do capacitor por comando do operador — camada de segurança secundária além do circuito de descarga automática |
| Tempo de Descarga Configurável |
Intervalos de descarga arbitrariamente definíveis — o operador controla a cadência do impulso para um ajuste acústico ideal sem pressa ou ciclos excessivos |
Como Funciona o Sistema de Descarga de Impulsos
O XHHV535-2L integra um circuito de carregamento e um circuito de descarregamento em um único gabinete compacto. O circuito de carregamento amostra a tensão do cabo HV e a direciona para um loop de controle de regulação de tensão — garantindo que o capacitor de armazenamento de energia de 2µF carregue precisamente até o nível selecionado pelo operador (0-35kV). O circuito de descarregamento, acionado pelo mecanismo de impulso, transfere a energia armazenada através de uma esfera de descarga de alta tensão com folga de precisão para o terminal de saída — gerando um pulso de impulso DC de subida rápida que produz tanto o baque acústico quanto o transiente eletromagnético necessários para pré-localização TDR e localização acústico-magnética.
O ímã de impulso — um conjunto integrado que abriga a fonte de alimentação de alta tensão DC, o capacitor de armazenamento de energia e a esfera de descarga em uma única unidade modular — é a chave para o formato compacto do XHHV535-2L. Ao eliminar os cabos de interconexão, bancos de capacitores separados e esferas de descarga externas de configurações tradicionais de componentes, o ímã de impulso atinge o mesmo desempenho elétrico em uma fração do volume físico.
Aplicações
| Aplicação |
Tipo de Cabo Alvo |
| Localização de Falhas em Cabos |
Cabos de energia isolados XLPE, PILC e EPR de 35kV e abaixo — distribuição urbana, alimentadores industriais e circuitos coletores de energia renovável |
| Teste de Tensão de Suporte DC |
Verificação de isolamento pós-instalação e pós-reparo em cabos de 35kV e equipamentos elétricos, incluindo transformadores e chaves |
| Teste de Flashover de Alta Tensão |
Indução de flashover controlada para aquisição de forma de onda TDR e medição de distância de pré-localização de falhas |
| Sincronização Acústico-Magnética |
Descarga de impulso sincronizada para localização precisa do ponto de falha usando receptores acústicos e de campo magnético externos |
| Avaliação de Manutenção Preventiva |
Avaliação da condição do cabo programada — tendências de linha de base de resposta de impulso para detecção precoce de deterioração do isolamento em redes de 35kV envelhecidas |
Precauções de Segurança e Operacionais
- Sempre conecte o aterramento de segurança do instrumento a um ponto de terra confiável antes da operação — 35kV é letal sem aterramento adequado
- Verifique se o intertravamento de posição zero está engatado (botão totalmente no sentido anti-horário) antes de conectar ao cabo sob teste
- Monitore o voltímetro de kV em tempo real durante o standby — nunca presuma que o capacitor está descarregado sem verificação visual
- Não contorne ou desative nenhum dos três circuitos de proteção — eles são sistemas críticos de segurança
- Permita ventilação adequada durante ciclos de trabalho de impulso estendidos — o estágio de saída de 35kV gera calor significativo nas configurações de energia máxima
- Apenas técnicos qualificados em alta tensão de classe 35kV podem operar este equipamento
- Se qualquer circuito de proteção disparar, investigue a condição de falha antes de redefinir — disparos repetidos indicam um problema no cabo ou equipamento
▎Perguntas Frequentes
P: Como funciona um gerador de surto de alta tensão na detecção de falhas em cabos?
O gerador de surto descarrega um pulso de alta energia no cabo defeituoso, criando um arco de alta tensão controlado no ponto de falha. Este arco produz um sinal acústico (som de batida alta detectável por microfones de solo) e um pulso eletromagnético (detectável por um receptor indutivo). Ao combinar os tempos de chegada dos sinais acústicos e eletromagnéticos, os operadores podem localizar o ponto exato da falha com precisão — uma técnica conhecida como sincronização acústico-magnética.
P: Qual faixa de tensão devo selecionar para diferentes tipos de cabos?
A seleção de tensão segue a tensão operacional nominal do cabo como uma diretriz geral. Para cabos de baixa tensão (até 1kV), use a faixa de 8kV ou 12kV. Para cabos de distribuição de média tensão (6-15kV), a faixa de 16kV é apropriada. Para cabos de transmissão de alta tensão (35kV e acima), use a faixa de 32kV. Sempre consulte as especificações de tensão máxima de teste do fabricante do cabo e garanta que todas as distâncias de segurança sejam mantidas durante a operação de alta tensão.
P: Quais precauções de segurança devem ser observadas durante a operação do gerador de surto?
Testes com geradores de surto de alta tensão exigem protocolos de segurança rigorosos. Sempre verifique se o cabo está totalmente desenergizado e isolado de todas as fontes de energia antes da conexão. Estabeleça um perímetro de segurança mínimo de 5 metros ao redor da zona de teste com sinais de advertência. Todo o pessoal deve usar EPI apropriado, incluindo vestuário com classificação de arco, luvas isolantes de alta tensão e sapatos isolantes dielétricos. Os recursos de segurança integrados — descarga automática ao desligar, parada de emergência e intertravamento de tensão zero — fornecem camadas adicionais de proteção, mas nunca devem substituir os procedimentos de segurança adequados.
P: Qual é a vantagem de múltiplos níveis de energia (Joules) nesta unidade?
Diferentes níveis de energia servem a diferentes propósitos de diagnóstico. Configurações de baixa energia (por exemplo, 864J–1024J) são ideais para confirmação inicial de falhas e localização de falhas de alta resistência onde energia excessiva poderia piorar o dano do cabo. Média energia (1225J–2048J) fornece força de sinal acústico ideal para a maioria das localizações de falhas de rotina. Alta energia (2450J+) é reservada para cabos muito longos, cenários de enterro profundo ou falhas de alta impedância que requerem geração de arco mais forte para produzir uma assinatura acústica detectável. A seleção de três níveis permite que os operadores correspondam a saída de energia às condições de campo.
P: Qual garantia e suporte estão incluídos com este gerador de surto?
Garantia padrão de 12 meses contra defeitos de fabricação com suporte técnico vitalício. Certificado CE e ISO 9001:2015. Cada unidade inclui o gerador de surto, cabo de saída HV, cabo de aterramento, haste de descarga, manual do usuário e um carrinho resistente com rodízios de travamento para transporte seguro. Instalação no local, comissionamento e treinamento de segurança do operador estão disponíveis mediante solicitação. Peças de reposição, incluindo lacunas de descarga, capacitores e diodos HV, são mantidas em estoque para substituição rápida.
