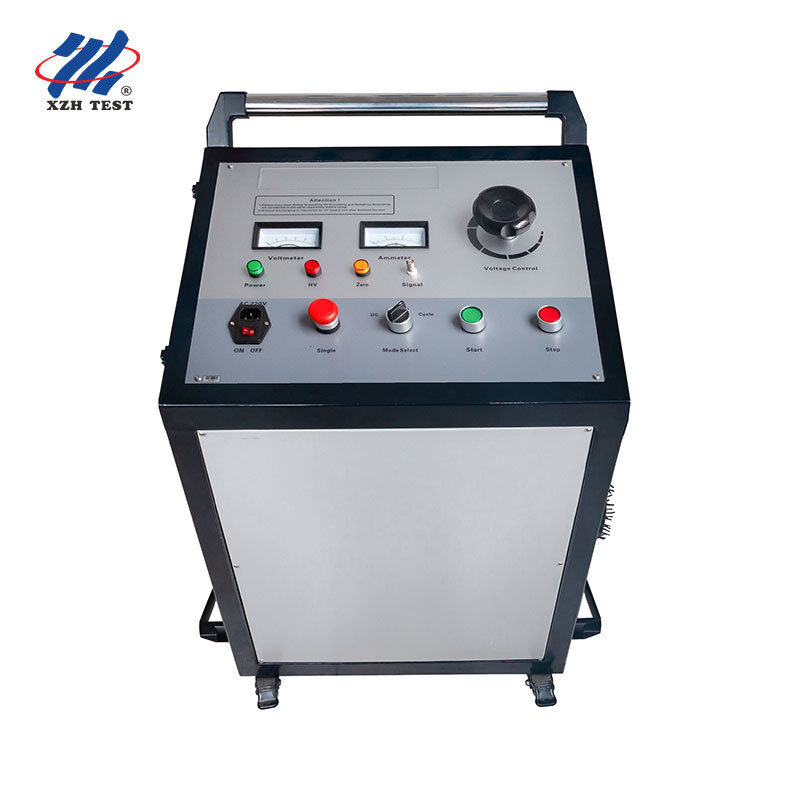

Gerador de sobrevoltagem de alta tensão montado no carrinho XHHV535-4T Modelo: XHHV535-4T
Conçidos para:Equipas de serviço de campo de energia elétrica, empreiteiros de localização de falhas de cabos, engenheiros de testes elétricos e comissionamento
Valor básico:Integrated cart-type DC impulse high-voltage generator delivering 2550J discharge energy with a 4μF built-in capacitor — purpose-built for cable fault pinpointing and DC withstand voltage testing in field environments where mobility, a fiabilidade e a segurança do operador não são negociáveis.
Para quem é este equipamento?
O XHHV535-4T é projetado especificamente para os prestadores de serviços de localização de falhas de cabos profissionais e departamentos de manutenção de serviços públicos que necessitam de umFonte de impulso de alta tensão móvel autónomaque podem ser implantados diretamente no local da falha sem a complexidade de instalação de transformadores separados, bancos de condensadores e consoles de controle.
1Construtores de falhas de cabosDesign portátil montado num carrinho para uma rápida mobilização entre os locais de trabalho.
2Equipas de manutenção de serviços públicosLocalização de falha programada nos cabos de distribuição e transmissão, compatível com geradores para locais remotos.
3Engenheiros de ensaios e comissionamentoDcc pós-instalação resistir a ensaios e verificação prévia ao comissionamento em circuitos de cabos recém-estabelecidos.
4Eletricistas de instalações industriaisDiagnóstico de cabos em toda a fábrica em refinarias, minas, siderúrgicas e instalações de processamento com extensas redes de cabos MV.
Principais especificações
Capacitor incorporado4 μF
Energia de descarga2550 J
Intervalo de tensão de impulso035 kV
Modo ImpulsoAutomático e manual
Ciclo de impulso automático- 7 segundos.
Protecção contra sobrecorrentes10A (lado de baixa tensão)
Arquitetura integrada ∙ Cinco funções num carro
As configurações de ensaio de impulso de alta tensão convencionais exigem a interconexão de campo de fontes de alimentação DC separadas, bancos de condensadores, espaços entre esferas de descarga,Dispositivos de descarga de segurança ∙ um processo demorado e propenso a erros de ligação e desempenho inconsistenteO XHHV535-4T elimina esta fragmentação integrando os cinco subsistemas num único chassi móvel:
| Subsistema |
Benefícios da integração |
| Fonte de alimentação de alta tensão em CC |
Tecnologia HV de alta frequência com circuito miniaturizado e de alta fiabilidade |
| Capacitor de armazenamento de energia de 4 μF |
Construído, pré-cableado e testado na fábrica ̇ não é necessária montagem do banco de condensadores no local |
| Montar esfera de descarga |
Fabricação em que os materiais são fabricados a partir de matérias têxteis |
| Dispositivo de descarga automática |
Circuito integrado de descarga de segurança com auto-descarga cronometrada protege os operadores durante a desconexão do cabo |
| Módulo de amostragem do verificador de falhas |
Interface de amostragem integrada para ligação direta ao pré-localizador de falhas do cabo (TDR) e aos indicadores acústico-magnéticos |
Três modos de operação ∙ Um painel de controlo
Projeto centrado no operador:The XHHV535-4T adopts a user-centric control philosophy that mirrors the familiar transformer-and-cabinet workflow experienced utility technicians have used for decades — while delivering the performance advantages of modern solid-state HV technology.
Impulso cronometrado automático:Programmable ~7-second auto impulse cycle for systematic cable thumping during acoustic pinpointing — frees the operator to walk the cable route with the acoustic receiver while the generator maintains consistent discharge cadence
Impulso manual:Trigger manual de cronometragem arbitrária através do controle do painel frontal. Ideal para verificar a propagação acústica em ambientes urbanos complexos de trincheiras com múltiplos utilitários enterrados
Teste de resistência à tensão de corrente contínua:Saída de corrente contínua ajustável para avaliação da resistência ao isolamento, ensaios de colocação em serviço e verificação pós-reparação ️ totalmente integrada, não é necessário um conjunto de ensaios externos de corrente contínua
Engenharia pronta para o campo
Mobilidade montada no carrinho:Chassi de rodas robusto com alça integrada para transporte por operador único através de superfícies pavimentadas, cascalho de subestação e terreno do canteiro de obras
Eletrónica Imunopulsiva:Projeto de circuito especificamente endurecido contra o choque eletromagnético e mecânico de descargas de impulso repetidas de 2550J
Monitorização visual intuitiva:Grande voltímetro e amperímetro de estilo analógico, além de indicadores digitais de estado para saída HV em tempo real, estado de carga do capacitor e estado de proteção
Compatível com gerador:Funcionam com uma rede elétrica padrão de 220 V AC ± 10% 50 Hz ou um gerador de campo (> 2 kW) para locais remotos sem acesso à rede elétrica
Proteção contra sobrecorrência:10Um disjuntor de baixa tensão com arranque automático protege tanto o instrumento como o operador em caso de falha
Aplicações
| Aplicação |
Scenário |
| Determinação de falhas de cabo |
A descarga de impulso cria sinais acústicos e eletromagnéticos no ponto de falha para localização precisa usando receptores acústicos-magnéticos |
| DC Resistir ao ensaio de tensão |
Verificação da integridade do isolamento dos cabos após a instalação e reparação, em conformidade com as normas CEI |
| Ensaios de cabos antes da colocação em serviço |
Nova verificação do circuito do cabo antes da energização, identificando danos na instalação, defeitos nas articulações e defeitos de fabrico |
| Manutenção preventiva periódica |
Avaliação programada da infraestrutura de cabos envelhecida para prever a vida útil remanescente e priorizar o CAPEX de substituição |
Segurança e precauções operacionais
As ligações à terra separadas necessárias para a ligação à terra HV e a ligação à terra de amostragem não devem ser combinadas num único ponto de ligação à terra
Descarregar sempre completamente a saída HV antes de desconectar os condutores de ensaio
Pressione "Stop" ou desligue imediatamente se for observada qualquer condição anormal durante o ensaio
Só os técnicos de alta tensão qualificados podem operar este equipamento
Transporte na caixa protetora fornecida; evitar manuseio áspero e impacto mecânico nos conjuntos de capacitores e espaços esféricos
Perguntas Frequentes
P: Como funciona um gerador de ondas de alta tensão na detecção de falhas no cabo?
O gerador de sobretensão descarrega um pulso de alta energia no cabo defeituoso, criando um arco de alta tensão controlado no ponto de falha.Este arco produz tanto um sinal acústico (som de estrondo alto detectável por microfones de terra) quanto um pulso eletromagnético (detetável por um receptor indutivo)Combinando os tempos de chegada do sinal acústico e eletromagnético, os operadores podem identificar com precisão a localização exacta da falha, com uma técnica conhecida como sincronização acústica-magnética.
P: Que faixa de tensão devo selecionar para os diferentes tipos de cabos?
Para cabos de baixa tensão (até 1 kV), use a faixa de 8 kV ou 12 kV. Para cabos de distribuição de média tensão (6-15 kV), use a faixa de 8 kV ou 12 kV.A faixa de 16 kV é adequadaPara cabos de transmissão de alta tensão (35 kV e superiores), utilizar a gama de 32 kV.Consulte sempre as especificações da tensão máxima de ensaio do fabricante do cabo e certifique-se de que todas as autorizações de segurança são mantidas durante a operação de alta tensão.
Q: Que precauções de segurança devem ser observadas durante a operação do gerador de sobretensão?
Os testes de geradores de alta tensão exigem protocolos de segurança rigorosos. Verifique sempre se o cabo está totalmente desligado e isolado de todas as fontes de energia antes da conexão.Estabelecer um perímetro de segurança mínimo de 5 metros em torno da zona de ensaio com sinais de avisoTodos os funcionários devem usar EPI apropriados, incluindo roupas de arco, luvas isolantes HV e sapatos dieléctricos.Paragem de emergência, e o bloqueio de tensão zero proporcionam camadas adicionais de protecção, mas nunca devem substituir os procedimentos de segurança adequados.
P: Qual é a vantagem de vários níveis de energia (joules) nesta unidade?
Diferentes níveis de energia servem para diferentes propósitos de diagnóstico.864J1024J) são ideais para a confirmação de falhas iniciais e localização de falhas de alta resistência onde a energia excessiva poderia piorar os danos do cabo. A energia média (1225J2048J) fornece a potência óptima do sinal acústico para a maior parte da rotina de localização de falhas. A energia alta (2450J+) é reservada para cabos muito longos, cenários de enterro profundo,ou falhas de alta impedância que exijam uma geração de arco mais forte para produzir uma assinatura acústica detectávelA selecção de três níveis permite aos operadores adaptar a produção de energia às condições do campo.
P: Que garantia e suporte estão incluídos com este gerador de ondas?
Garantia padrão de 12 meses contra defeitos de fabricação com suporte técnico ao longo da vida. CE e ISO 9001:2015 certificado. Cada unidade inclui o gerador de sobretensão, cabo de saída HV, cabo de terra,barra de descarga, manual de utilização e um carrinho pesado com rodas de bloqueio para transporte seguro.Partes sobressalentes, incluindo espaços de descarga, condensadores e diodos HV são armazenados para substituição rápida.
