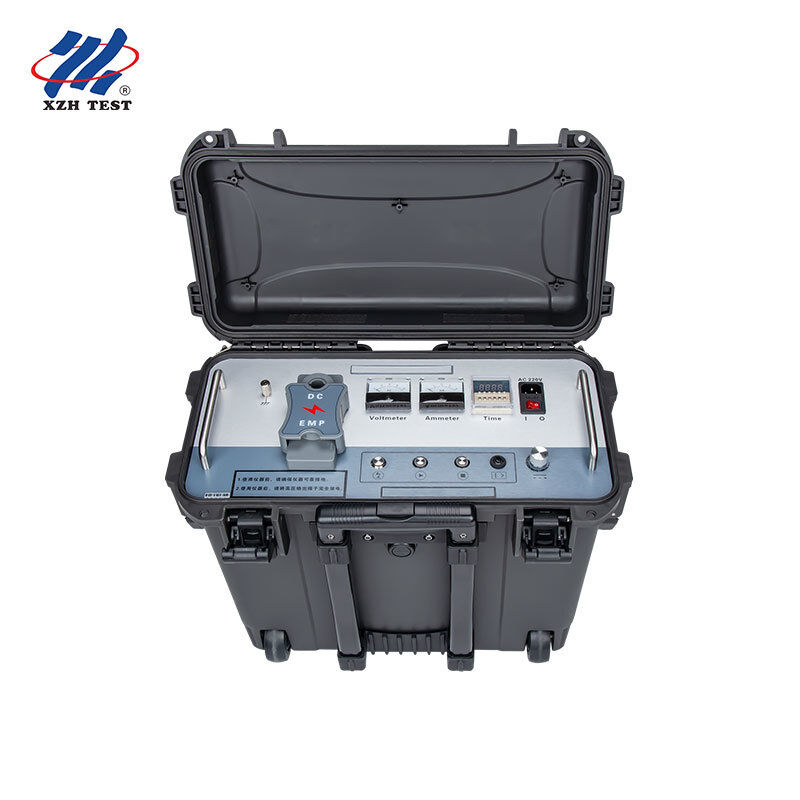

XHHV512-12L Gerador de sobretensão de alta tensão protegido
Modelo: XHHV512-12L
Conçidos para:Equipas de serviço de campo de serviços públicos, empreiteiros de ensaios de falhas de cabos, departamentos de manutenção de equipamentos elétricos industriais
Valor básico:Gerador de impulso de corrente contínua protegido pelo operador com proteção automática tripla (supercorrente, sobrevoltagem, sobreaquecimento) ¢ fornecendo energia de descarga de 0-864J através de um condensador integrado de 12μF.O gerador de sobretensão mais seguro da sua categoria para localização diária de falhas de cabos LV/MV em circuitos de 12 kV e abaixo.
Para quem é este equipamento?
O XHHV512-12L foi especialmente concebido para organizações ondeA segurança dos operadores e a protecção dos equipamentos são requisitos não negociáveis.- empresas de serviços públicos com protocolos rigorosos de conformidade com a segurança, empreiteiros de testes cujos técnicos trabalham diariamente em locais de campo desconhecidos,e instalações industriais em que os ensaios de falhas de cabos ocorrem perto de equipamentos críticos de produção que não podem tolerar danos colaterais decorrentes de mau funcionamento dos equipamentos de ensaio.
- Não.Protecção automática contra sobrecorrênciaMonitora a corrente de saída de HV em tempo real. desencadeia automaticamente quando o limiar pré-definido é excedido
- Não.Proteção automática contra sobrevoltagemImpede que a saída exceda o limite nominal de 12 kV. Protecção activa contra erros do operador durante o ajuste da tensão.
- Não.Proteção automática contra sobreaquecimentoMonitorização térmica contínua dos componentes internos. Desligamento automático se a temperatura exceder o intervalo de operação seguro
Principais especificações
Capacitor incorporado12 μF
Energia de descarga0864 J
Classificação de cabo alvo≤ 12 kV
Camadas de protecção3 (OC + OV + OT)
Capacidade de curto circuitoDirecto ao solo
Classe de metros1.5 Dual Meter
FunçõesImpulso + DC Resistir
Fornecimento de energia220 V AC 50 Hz
MarcaXZH TEST
Proteção tripla Segurança sem compromisso
O teste de falha de cabo de campo é inerentemente uma operação de alto risco.Uma falha persistente de alta resistência pode causar uma extração de sobrecorrente sustentadaO ciclo de impulso contínuo num dia quente pode empurrar componentes internos para além dos limites térmicos.três circuitos de proteção automática independentesque monitorizam simultaneamente a corrente de saída, a tensão de saída e a temperatura interna.
O que isso significa para sua operação:No caso de um flashover inesperado do cabo, erro de energização da linha ou falha no equipamento, o XHHV512-12L protege-se e o seu técnico automaticamente.Não é necessária intervenção manualNão há danos no equipamento, não há tempo de inatividade à espera de peças de reposição.
| Camada de protecção | O que ela protege | Resposta |
|---|
| Protecção contra sobrecorrentes | Dose de corrente elevada sustentada durante o condicionamento de falha persistente; condições de curto-circuito acidental na saída | Viagem automática de limitação de corrente, previne danos ao transformador e ao condensador |
| Protecção contra sobrevoltagem | O operador ajusta inadvertidamente a saída para além da tensão nominal do cabo; transientes de feedback de tensão de eventos de flashover do cabo | Imposição automática do limite de tensão saída presa abaixo de 12 kV independentemente da posição do botão de regulação |
| Protecção contra sobreaquecimento | Função prolongada de ciclo de trabalho em condições ambientais quentes; ventilação insuficiente durante a descarga de impulso contínua | Sensor térmico desencadeia desligamento automático de resfriamento auto-reinicialização quando a temperatura retorna ao intervalo seguro |
Curto-circuito direto para o solo
Uma capacidade única que separa o XHHV512-12L de instrumentos menos robustos é o seuforte protecção contra curto-circuitoDurante os ensaios de falhas de cabos, surgem cenários em que o percurso de falha apresenta impedância próxima de zero, efetivamente um curto-circuito morto.Muitos geradores de ondas de transmissão vão funcionar ou sofrer danos nessas condições.O XHHV512-12L é projetado para tolerar curto-circuitos diretos de saída para terra sem danos, proporcionando aos operadores a confiança para testar agressivamente quando as condições de falha o exigem.
Dual 1.5 classe de ponteiros-metros Visibilidade de descarga em tempo real
O XHHV512-12L está equipado comcom dois ponteiros analógicos de classe 1.5,(corrente e tensão) que fornecem clara, intuitiva,feedback visual em tempo real durante o processo de descarga de impulso uma vantagem crítica que os ecrãs digitais não podem igualar para eventos de alta tensão transitórios:
- Contador de corrente:Indica a corrente do lado HV em tempo real durante a descarga de impulso o padrão de deflexão da agulha revela se a falha foi totalmente descarregada ou requer ciclos de impulso adicionais
- Medidor de tensão:Mostra a tensão de carga do condensador em tempo real. A agulha que cai durante o impulso confirma a transferência de energia para o ponto de falha com clareza visual intuitiva.
- 1.5-Classe de precisão:Cumprir as normas de medição industrial precisão suficiente para o trabalho de localização de falhas de campo sem a fragilidade e o custo da metrologia digital de laboratório
- Comentários sobre a conclusão da descarga:A agulha do contador que retorna a zero fornece uma confirmação imediata e inequívoca de que a energia armazenada foi totalmente entregue ̇ sem leituras digitais ou indicadores LED interpretáveis
Como funciona o circuito de descarga por impulso
O XHHV512-12L integra um circuito de carga e um circuito de descarga em um único chassi compacto.O circuito de carregamento amostra a tensão do cabo HV e alimenta-o para um circuito de controle de regulação de tensão garantindo as cargas do capacitor de armazenamento de energia ao nível de tensão selecionado pelo operadorO circuito de descarga, desencadeado pelo mecanismo de impulso, routes stored energy from the 12μF capacitor through the high-voltage discharge sphere to the output terminal — delivering a fast-rising DC impulse that creates both the acoustic thump and electromagnetic transient required for fault pre-location and pinpointing.
Esta arquitetura integrada elimina os cabos de interconexão, bancos de condensadores separados e as lacunas de esferas externas necessárias para as configurações tradicionais a nível de componentes, reduzindo a complexidade da configuração,Minimizando os pontos de ligação que podem falhar, permitindo que um único operador implante e opere o sistema completo.
Aplicações
| Aplicação | Scenário |
|---|
| Determinação de falhas de cabo | Descarga de impulso para localização acústico-magnética em cabos de distribuição de 12 kV e abaixo em redes urbanas, industriais e de serviços públicos |
| DC Resistir ao ensaio de tensão | Verificação do isolamento pós-instalação e pós-reparação de cabos LV/MV e de outros equipamentos elétricos, tais como transformadores, interruptores e buchas |
| Ensaios de flashover de alta tensão | Indução de flashover controlada para aquisição de forma de onda TDR e medição da distância pré-localização da falha |
| Sincronização acústica-magnética | Descarga de impulso sincronizada para localização precisa do ponto de falha utilizando receptores acústicos e magnéticos externos |
| Programas de manutenção preventiva | Avaliação programada da condição dos cabos Medições da resposta ao impulso de base permitem a tendência e a detecção precoce da deterioração do isolamento |
Segurança e precauções operacionais
- Liga sempre o instrumentoterreno de segurançapara um ponto de terra confiável antes da operação
- Não deve ignorar nem desativar os circuitos de protecção tripla, que são sistemas críticos para a segurança.
- Verificar que ambos os ponteiros indicam zero antes de desconectar os cabos de saída após o ensaio
- Permitir uma ventilação adequada em torno do instrumento durante ciclos de trabalho de impulso prolongados não cobrir aberturas de ventilação
- Apenas técnicos de alta tensão qualificados podem operar este equipamento.
- Leia o manual de instruções completo antes da primeira utilização; compreenda todas as funções do circuito de carga, descarga e proteção
- Se qualquer circuito de proteção sair repetidamente, investigar a condição de falha do cabo não simplesmente reiniciar e continuar
Perguntas Frequentes
P: Como funciona um gerador de ondas de alta tensão na detecção de falhas no cabo?
O gerador de sobretensão descarrega um pulso de alta energia no cabo defeituoso, criando um arco de alta tensão controlado no ponto de falha.Este arco produz tanto um sinal acústico (som de estrondo alto detectável por microfones de terra) quanto um pulso eletromagnético (detetável por um receptor indutivo)Combinando os tempos de chegada do sinal acústico e eletromagnético, os operadores podem identificar com precisão a localização exacta da falha, com uma técnica conhecida como sincronização acústica-magnética.
P: Que faixa de tensão devo selecionar para os diferentes tipos de cabos?
Para cabos de baixa tensão (até 1 kV), use a faixa de 8 kV ou 12 kV. Para cabos de distribuição de média tensão (6-15 kV), use a faixa de 8 kV ou 12 kV.A faixa de 16 kV é adequadaPara cabos de transmissão de alta tensão (35 kV e superiores), utilizar a gama de 32 kV.Consulte sempre as especificações da tensão máxima de ensaio do fabricante do cabo e certifique-se de que todas as autorizações de segurança são mantidas durante a operação de alta tensão.
Q: Que precauções de segurança devem ser observadas durante a operação do gerador de sobretensão?
Os testes de geradores de alta tensão exigem protocolos de segurança rigorosos. Verifique sempre se o cabo está totalmente desligado e isolado de todas as fontes de energia antes da conexão.Estabelecer um perímetro de segurança mínimo de 5 metros em torno da zona de ensaio com sinais de avisoTodos os funcionários devem usar EPI apropriados, incluindo roupas de arco, luvas isolantes HV e sapatos dieléctricos.Paragem de emergência, e o bloqueio de tensão zero proporcionam camadas adicionais de protecção, mas nunca devem substituir os procedimentos de segurança adequados.
P: Qual é a vantagem de vários níveis de energia (joules) nesta unidade?
Diferentes níveis de energia servem para diferentes propósitos de diagnóstico.864J1024J) são ideais para a confirmação de falhas iniciais e localização de falhas de alta resistência onde a energia excessiva poderia piorar os danos do cabo. A energia média (1225J2048J) fornece a potência óptima do sinal acústico para a maior parte da rotina de localização de falhas. A energia alta (2450J+) é reservada para cabos muito longos, cenários de enterro profundo,ou falhas de alta impedância que exijam uma geração de arco mais forte para produzir uma assinatura acústica detectávelA selecção de três níveis permite aos operadores adaptar a produção de energia às condições do campo.
P: Que garantia e suporte estão incluídos com este gerador de ondas?
Garantia padrão de 12 meses contra defeitos de fabricação com suporte técnico ao longo da vida. CE e ISO 9001:2015 certificado. Cada unidade inclui o gerador de sobretensão, cabo de saída HV, cabo de terra,barra de descargaOs equipamentos de instalação, colocação em serviço e formação em segurança do operador estão disponíveis mediante pedido.e os diodos HV são armazenados para substituição rápida.
