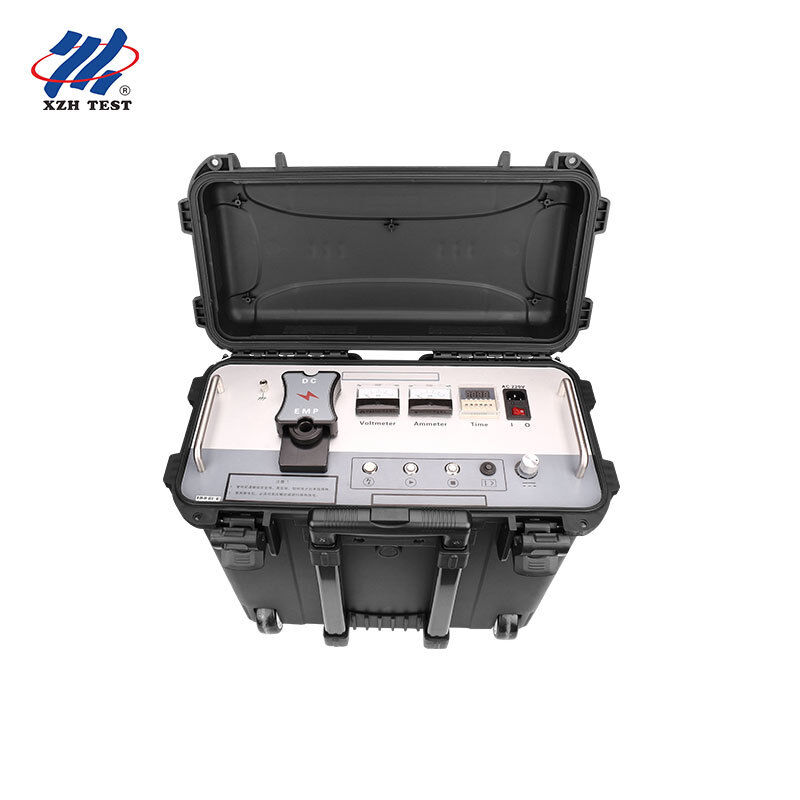

Gerenciador de tensão de alta tensão de tração XHHV515-12L Modelo: XHHV515-12L
Conçidos para:Técnicos de serviço de falhas de cabos LV/MV, equipas de manutenção de distribuição de serviços públicos, prestadores de serviços de ensaio elétrico
Valor básico:Gerador de impulso de corrente contínua compacto do tipo de vara de tração com condensador incorporado de 12μF que fornece 0-864J de energia de descarga ajustável Solução de captação e saída para detecção de falhas de rotina em cabos de alimentação de 12 kV ou menos com saída de modo duplo (descarga de impulso + tensão de resistência de corrente contínua).
Para quem é este equipamento?
O XHHV515-12L foi concebido para técnicos de campo que necessitam de umcompacto, leve, portátil para um operadorfonte de impulso para o trabalho diário de localização de falhas de cabos LV e MV. Its pull-rod chassis design prioritizes ease of transport and rapid deployment — ideal for utility crews responding to multiple fault callouts per day and testing companies servicing urban distribution networks where maneuverability through tight access points is critical.
1Técnicos do Serviço de CampoPortabilidade da vara de tração para transporte por operador único entre o veículo e o ponto de ensaio.
2Equipas de serviços de distribuiçãoProteção de arranque em posição zero assegura a operação segura por equipas que rotam diariamente através das subestações.
3Empresas de serviços de testeFonte de impulso econômica para contratos de serviço de falhas de cabos LV/MV. Portas de saída duplas não é necessário hardware de comutação de modo entre os modos de impulso e DC.
4Eletricistas de instalações industriaisA impressão compacta passa através de portas padrão e pontos de acesso da sala de equipamento.
Principais especificações
Capacitor incorporado12 μF
Intervalo de energia de descarga0864 J
Voltagem do cabo alvo≤ 12 kV
Medição da tensãoMedidor de kV em tempo real
Bloqueio de segurançaIniciação em posição zero
Controle de descargaManual + Intervalo cronometrado
Modos de saídaPortas duplas EMP + DC
Fornecimento de energia220 V AC 50 Hz
Fator de formaPortátil com vara de puxar
Projeto compacto de vara de puxar - Agarre, vá, teste
Ao contrário dos geradores de ondas montados em carrinhos maiores que exigem acesso à rampa do veículo e manuseio de duas pessoas, o fator de forma da vara de puxagem do XHHV515-12L ¢ permite uma verdadeira mobilidade de campo de um único operador.O cabo de telescópio integrado e o chassi robusto permitem a um técnico transportar o instrumento completo do veículo para o ponto de ensaio através de portões, escadas, e em baías congestionadas de subestações onde carrinhos de rodas não podem navegar.
Vantagem operacional:Para as equipas de serviços públicos que tratam de 4 a 6 chamadas de falha por turno, the difference between a 2-minute setup (XHHV515-12L) and a 10-minute setup (trolley-type units with external capacitor connections) translates directly to more faults located per working day — and faster service restoration for customers.
Portas de saída duplas Não é necessária a troca de modo
Muitos geradores de sobretensão exigem que o operador reconfigure fisicamente o cablagem ao alternar entre os modos de descarga por impulso e de tensão contínua, uma fonte de erros de conexão e tempo perdido.O XHHV515-12L forneceportas de saída dedicadas para cada modo:
| Porta de saída |
Função |
Caso de utilização |
| Saída HV (EMP) |
Descarga de impulso para detecção de falhas no cabo |
Conectar ao cabo em ensaio para o estrondo acústico-magnético durante a localização da falha |
| Saída HV (DC) |
Tensão de saída contínua de corrente contínua |
Conectar para verificação do isolamento dos cabos após a instalação e ensaios de manutenção preventiva |
Voltímetro em tempo real Visibilidade HV completa
Uma característica distintiva de segurança e diagnóstico do XHHV515-12L é o seuVoltímetro kV em tempo realque indica a tensão do condensador mesmo quando o instrumento está em modo de espera, não apenas durante a descarga de impulso ativo.Isto proporciona aos operadores uma consciência situacional contínua do estado de energia armazenada, eliminando o risco de contacto acidental com um banco de condensadores aparentemente "desligado" que ainda pode conter uma carga residual perigosa.
- Monitorização em espera:Voltímetro exibe tensão do capacitor em tempo real
- Botão de descarga manual:Botão de descarga do painel frontal dedicado para dissipação controlada da energia residual do condensador
- Indicador de posição zero (LED amarelo):Luzes apenas quando o botão de regulação de tensão estiver em zero confirmação visual é seguro habilitar a saída HV
- Saída de energia ajustada:A capacitância de 12μF com faixa ajustável de 0-864J permite que os operadores combinem a energia de impulso com o comprimento do cabo e a impedância de falha, evitando a sobre descarga em seções curtas de cabo LV
Interface do painel Todos os controles explicados
| Controle |
Função |
| 1- Base de segurança. |
Conexão à terra do chassi do instrumento |
| 2Botão de descarga. |
Dispersão manual de carga interna quando o HV estiver desligado |
| 3Indicador de Posição Zero |
LED amarelo confirma o botão de tensão em zero; pressione para ativar a saída HV quando o indicador estiver aceso |
| 4Indicador de parada / HV |
Cutoff de saída HV imediato; luzes indicadoras durante a saída de alta tensão ativa |
| 5Proteção contra sobrecorrência |
Pressione para activar a protecção; arranque automático na condição de sobrecorrente |
| 6. Ajuste de tensão |
Vire completamente no sentido contrário ao dos ponteiros do relógio para zero antes de começar, em seguida, no sentido dos ponteiros do relógio para aumentar a saída |
| 7. Ajuste de horário |
Intervalo de tempo de descarga configurável para o modo de impulso cronometrado automático durante a localização |
Aplicações
| Aplicação |
Scenário |
| Determinação de falhas de cabo |
Descarga de impulso para localização acústica-magnética em cabos de distribuição LV/MV de 12 kV e abaixo |
| DC Resistir ao ensaio de tensão |
Verificação do isolamento dos cabos após a instalação e reparação em circuitos LV e MV |
| Verificação do cabo antes da sua colocação em serviço |
Novos testes de circuitos de cabos antes da energia → detecta danos na instalação e defeitos nas articulações |
| Ensaios de corrente contínua de equipamento elétrico |
Teste de tensão de corrente contínua em outros equipamentos eléctricos transformadores, interruptores, buchas |
| Manutenção preventiva de rotina |
Avaliação programada da condição dos cabos para redes urbanas, instalações industriais e instalações comerciais |
Segurança e precauções operacionais
- Sempre ligado.terreno de segurançapara um ponto de aterragem fiável antes da operação
- Verificar se o indicador de posição zero (LED amarelo) estáacesoAntes de pressionar Start confirma que o botão de ajuste de tensão está em zero
- Manual de impressãobotão de descargae verificar voltímetro lê zero antes de desconectar cabos de saída
- Pressione Parar imediatamente se for observada qualquer condição anormal durante o ensaio
- Só os técnicos de HV qualificados podem operar o desmonte não autorizado
- Leia o manual de instruções completo antes da primeira utilização; compreenda todos os controles do painel e métodos de fiação
- Transportar com a alça da vara de tração ∙ evitar a elevação por cabos ou conectores
Perguntas Frequentes
P: Como funciona um gerador de ondas de alta tensão na detecção de falhas no cabo?
O gerador de sobretensão descarrega um pulso de alta energia no cabo defeituoso, criando um arco de alta tensão controlado no ponto de falha.Este arco produz tanto um sinal acústico (som de estrondo alto detectável por microfones de terra) quanto um pulso eletromagnético (detetável por um receptor indutivo)Combinando os tempos de chegada do sinal acústico e eletromagnético, os operadores podem identificar com precisão a localização exacta da falha, com uma técnica conhecida como sincronização acústica-magnética.
P: Que faixa de tensão devo selecionar para os diferentes tipos de cabos?
Para cabos de baixa tensão (até 1 kV), use a faixa de 8 kV ou 12 kV. Para cabos de distribuição de média tensão (6-15 kV), use a faixa de 8 kV ou 12 kV.A faixa de 16 kV é adequadaPara cabos de transmissão de alta tensão (35 kV e superiores), utilizar a gama de 32 kV.Consulte sempre as especificações da tensão máxima de ensaio do fabricante do cabo e certifique-se de que todas as autorizações de segurança são mantidas durante a operação de alta tensão.
Q: Que precauções de segurança devem ser observadas durante a operação do gerador de sobretensão?
Os testes de geradores de alta tensão exigem protocolos de segurança rigorosos. Verifique sempre se o cabo está totalmente desligado e isolado de todas as fontes de energia antes da conexão.Estabelecer um perímetro de segurança mínimo de 5 metros em torno da zona de ensaio com sinais de avisoTodos os funcionários devem usar EPI apropriados, incluindo roupas de arco, luvas isolantes HV e sapatos dieléctricos.Paragem de emergência, e o bloqueio de tensão zero proporcionam camadas adicionais de protecção, mas nunca devem substituir os procedimentos de segurança adequados.
P: Qual é a vantagem de vários níveis de energia (joules) nesta unidade?
Diferentes níveis de energia servem para diferentes propósitos de diagnóstico.864J1024J) são ideais para a confirmação de falhas iniciais e localização de falhas de alta resistência onde a energia excessiva poderia piorar os danos do cabo. A energia média (1225J2048J) fornece a potência óptima do sinal acústico para a maior parte da rotina de localização de falhas. A energia alta (2450J+) é reservada para cabos muito longos, cenários de enterro profundo,ou falhas de alta impedância que exijam uma geração de arco mais forte para produzir uma assinatura acústica detectávelA selecção de três níveis permite aos operadores adaptar a produção de energia às condições do campo.
P: Que garantia e suporte estão incluídos com este gerador de ondas?
Garantia padrão de 12 meses contra defeitos de fabricação com suporte técnico ao longo da vida. CE e ISO 9001:2015 certificado. Cada unidade inclui o gerador de sobretensão, cabo de saída HV, cabo de terra,barra de descarga, manual de utilização e um carrinho pesado com rodas de bloqueio para transporte seguro.Partes sobressalentes, incluindo espaços de descarga, condensadores e diodos HV são armazenados para substituição rápida.
