Analisador de Transformador de Corrente e Tensão de Conversão de Frequência | Ponto de Inflexão de 60kV | XHTX206

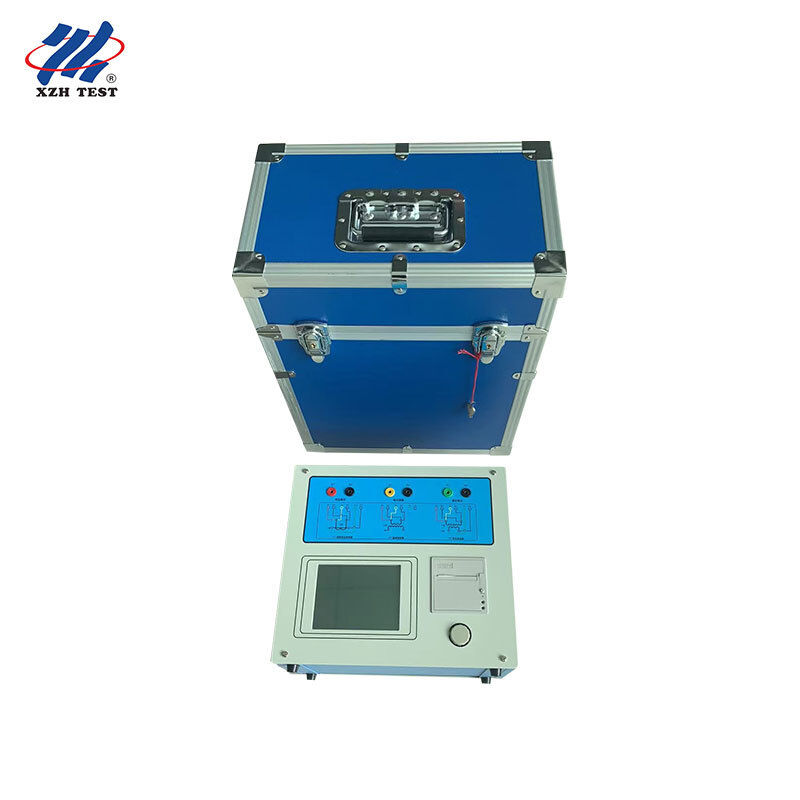

O Analisador de Transformador de Corrente e Tensão de Conversão de Frequência XHTX206 é um testador abrangente de características de transformador de nova geração desenvolvido para a indústria de energia, substituindo a combinação tradicional de transformadores de relação variável, transformadores elevadores e amplificadores de corrente. Baseado em tecnologia avançada de teste de conversão de frequência com uma plataforma DSP e FPGA de alto desempenho, ele atende totalmente aos testes de característica de excitação (voltagem-amperagem), relação de transformação, polaridade, resistência do enrolamento secundário, carga secundária, erro de relação e erro angular de transformadores de corrente de classe de proteção, classe de medição e classe TP, bem como testes de característica de excitação, relação, polaridade e resistência do enrolamento secundário de unidades eletromagnéticas de TP. O instrumento oferece maior automação, melhor estabilidade e eficiência de teste significativamente aprimorada para verificação profissional de transformadores.
Aplicações e Público-Alvo: Projetado para filiais de manutenção de empresas de rede e empreiteiros de engenharia de transmissão e distribuição (EPC), equipes de comissionamento elétrico de usinas de energia eólica e solar, laboratórios de teste elétrico de grandes empresas industriais como siderúrgicas, cimenteiras e químicas, empresas de serviços de teste elétrico e fornecedores de aluguel de equipamentos, e faculdades de treinamento profissional em energia para ensino prático de testes de características de transformadores.
Especificações Principais
| Parâmetro |
Especificação |
| Objetos de Teste |
TC (classe de proteção / medição / TP), unidades eletromagnéticas de TP |
| Saída |
0~180Vrms, 12Arms, 36A (pico) |
| Precisão de Tensão |
±0,2% |
| Faixa de Relação de TC |
1~40000 (1~2000 <0,1%; 2000~5000 <0,2%; 5000~35000 <0,5%) |
| Faixa de Relação de TP |
1~35000 |
| Medição de Fase |
Precisão ±5min, resolução 0,5min |
| Resistência do Enrolamento Secundário |
0~600Ω, <0,5% ±2mΩ |
| Medição de Carga CA |
0~1000VA, <0,5% ±0,02VA |
| Fonte de Alimentação |
AC220V ±10%, 50Hz |
| Ambiente de Trabalho |
-10~50°C, umidade ≤90% |
| Dimensões / Peso |
365×290×153mm / <10kg |
Principais Recursos
O método de conversão de frequência testa as curvas de característica de excitação de TC/TP e as curvas de erro de 10%, lidando com pontos de inflexão de até 60kV com apenas 180Vrms de saída e 12Arms (36A pico) de corrente.
Verificação no local de transformadores de corrente sem TC padrão, amplificador, caixa de carga, regulador de tensão ou cabos de corrente pesados, reduzindo significativamente a carga de trabalho e melhorando a eficiência.
Erro de relação dentro de ±0,1% e erro angular dentro de ±5min, permitindo testes de campo de transformadores de corrente de classe 0,2S com uma faixa de relação de 1~40000.
Calcula automaticamente a tensão/corrente do ponto de inflexão, curvas de erro de 10% (5%), fator limite de precisão (ALF), fator de segurança do instrumento (FS), constante de tempo secundária (Ts), coeficiente de remanência (Kr), indutância saturada e não saturada.
Teste de um toque de resistência CC de TC, excitação, relação e polaridade com um único esquema de fiação para todos os testes de TC, exceto carga, atendendo aos padrões GB1208 (IEC60044-1), GB16847 (IEC60044-6) e GB1207.
Amplificador de corrente dedicado opcional fornece 180A para teste de fluxo contínuo no local.
As classes de TC adequadas incluem P, TPY, medição, PR, PX, TPS, TPX e TPZ, com seleção automática de padrão com base no tipo e classe do transformador.
Recursos Avançados
Interface gráfica dinâmica em chinês com diagramas de fiação automáticos para cada item de teste selecionado, guiando os operadores passo a passo.
LCD gráfico transfletivo de 5,7 polegadas, claramente legível sob luz solar direta para trabalho de campo externo.
Mouse rotativo fotoelétrico para entrada rápida e intuitiva de parâmetros e operação.
Impressora integrada para impressão automática de relatórios de teste; armazena até 1000 grupos de dados com retenção em caso de desligamento.
Construção portátil pesando menos de 9kg para fácil transporte em campo.
O método de medição de quatro terminais garante testes precisos de resistência do enrolamento secundário, eliminando erros de resistência dos cabos.
Itens de Teste para Transformadores de Corrente
| Item de Teste |
Descrição |
| Resistência do Enrolamento Secundário |
Mede a resistência CC do enrolamento secundário do TC com método de quatro terminais, faixa de 0~600Ω |
| Características de Excitação |
Testa a curva característica de voltagem-amperagem de unidades eletromagnéticas de TC e TP |
| Relação de Transformação e Polaridade |
Verifica a precisão da relação de TC/TP e a polaridade do enrolamento com operação de um toque |
| Carga Secundária |
Mede a carga CA de até 1000VA com precisão de <0,5% ±0,02VAErro de Relação e Erro Angular |
| Calcula o erro de relação dentro de ±0,1% e o erro angular dentro de ±5min |
Teste de Fluxo Contínuo |
| Com amplificador opcional, fornece até 180A para teste de fluxo contínuo no local |
Conformidade com Normas e Princípios de Teste |
O XHTX206 segue o princípio de teste de método de baixa frequência para testes de característica de excitação, que reduz significativamente a tensão e a corrente de teste necessárias, mantendo a precisão da medição. O instrumento também aplica o método de cálculo da curva de erro de 10% para avaliar o desempenho de transformadores de corrente de classe de proteção, ajudando os engenheiros a verificar se os dispositivos de proteção operarão corretamente em condições de falha. Todos os testes estão em conformidade com as normas GB1208 (IEC60044-1), GB16847 (IEC60044-6) e GB1207, e o instrumento seleciona automaticamente a norma apropriada de acordo com o tipo e classe do transformador, garantindo resultados consistentes e repetíveis que são aceitos por concessionárias e laboratórios terceirizados em todo o mundo.
Para várias estruturas de TC, incluindo transformadores de corrente tipo bucha, tipo enrolado e tipo janela, o apêndice do manual fornece diagramas de fiação detalhados de quatro terminais, garantindo conexões corretas para medição precisa em cada configuração. A função de autoteste do instrumento verifica os circuitos internos e os canais de medição antes do teste, enquanto a função de teste de fluxo contínuo valida o loop de corrente completo, tornando o XHTX206 uma solução completa de verificação para profissionais de teste de transformadores.
FAQ
Q1: Para quem o analisador XHTX206 CT PT foi projetado?
Ele foi projetado para filiais de manutenção de empresas de rede e empreiteiros de engenharia de transmissão e distribuição (EPC), equipes de comissionamento elétrico de usinas de energia eólica e solar, laboratórios de teste elétrico de empresas siderúrgicas, cimenteiras e químicas, empresas de serviços de teste elétrico e fornecedores de aluguel de equipamentos, e faculdades de treinamento profissional em energia.
Q2: Quais testes ele pode realizar?
Ele realiza testes de características de excitação (voltagem-amperagem), relação de transformação, polaridade, resistência do enrolamento secundário, carga secundária, erro de relação e erro angular para TCs de classe de proteção, medição e TP, além de testes de características de excitação, relação, polaridade e resistência do enrolamento secundário para unidades eletromagnéticas de TP.
Q3: Por que a tecnologia de conversão de frequência é importante?
O teste de conversão de frequência gera a curva completa de característica de excitação e a curva de erro de 10% usando apenas 180Vrms de saída e 12Arms de corrente, mas lida com TCs com pontos de inflexão de até 60kV, eliminando a necessidade de amplificadores de alta tensão volumosos e fontes de corrente grandes.
Q4: Ele pode verificar TCs no local sem um transformador padrão?
Sim. Ele verifica transformadores de corrente no local sem TC padrão, amplificador, caixa de carga, regulador de tensão ou cabos de corrente pesados, alcançando erro de relação dentro de ±0,1% e erro angular dentro de ±5min, suficiente para testes de campo de TC de classe 0,2S.
Q5: Quais acessórios, embalagem e termos de entrega se aplicam?
Um amplificador de corrente dedicado opcional está disponível para teste de fluxo contínuo de 180A. O instrumento é entregue em embalagem de madeira em 5-8 dias úteis, com pagamento T/T e MOQ de 1 conjunto.
