CT PT Tester Transformer Caracteristic Analyzer. Medida de precisão. XHTX206.

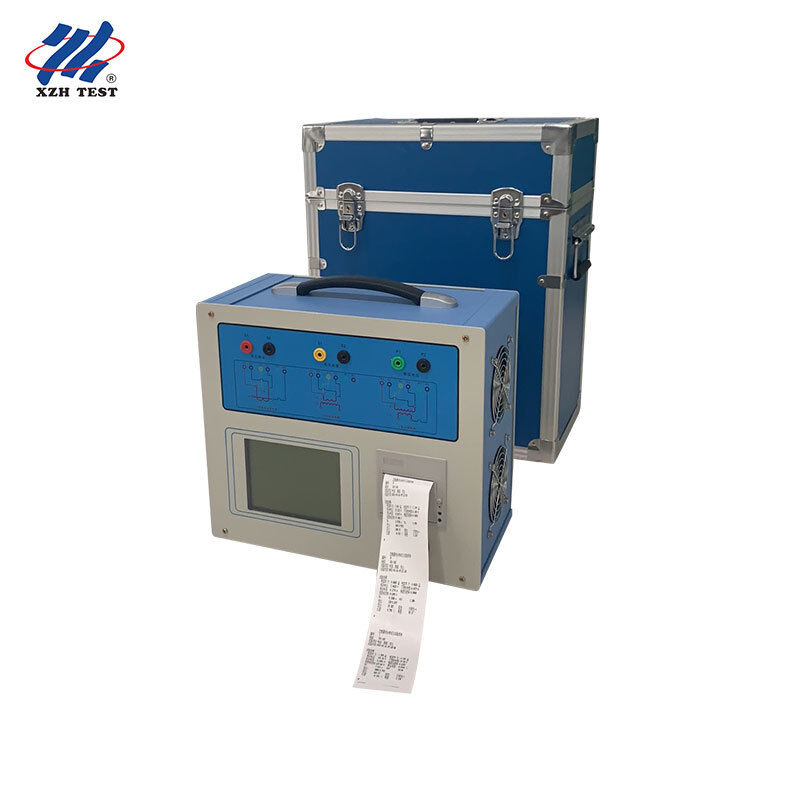

O XHTX206 CT PT Tester é um analisador de características de transformadores abrangente para a indústria de energia,construído numa plataforma DSP e FPGA de alto desempenho com tecnologia avançada de ensaio de conversão de frequência- abrange as características de excitação (volt-ampere), relação de transformação, polaridade, resistência de enrolamento secundária, carga secundária, erro de relação e erro de ângulo para o ensaio de classe de protecção,Transformadores de corrente de classe de medição e de classe TP, e suporta características de excitação, taxa de transformação, polaridade, resistência de enrolamento secundária e teste de erro de taxa para unidades eletromagnéticas PT.Como instrumento de nova geração desenvolvido através de uma extensa investigação de mercado e estudo teórico, substitui a combinação tradicional de transformadores de proporção variável, transformadores step-up e impulsionadores de corrente, proporcionando maior automação,Melhor estabilidade e eficiência de ensaio significativamente melhorada para a verificação profissional de transformadores.
Aplicações e público-alvo:Ideal para centros de medição e calibração de potência que realizam a verificação CT da classe 0.2S no local, equipas de ensaio elétrico de centrais elétricas, equipas de ensaio elétrico no caminho-de-ferro,Indústrias petroquímicas e de mineração, laboratórios universitários de engenharia elétrica e organizações de teste e certificação de potência de terceiros que exigem uma medição precisa da proporção e do erro de ângulo dos transformadores de instrumentos.
Principais especificações
| Parâmetro |
Especificações |
| Objetos de ensaio |
CT (proteção / medição / classe TP), unidades electromagnéticas PT |
| Produção |
0~180Vrms, 12 braços, 36A (pico) |
| Precisão da tensão |
± 0,2% |
| Intervalo de proporção CT |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| Intervalo de relação PT |
1 ~ 35000 |
| Medição da fase |
Precisão ± 5 min, resolução 0,5 min |
| Resistência de enrolamento secundária |
0 ~ 600Ω, < 0,5% ± 2mΩ |
| Medição da carga AC |
0~1000VA, < 0,5% ± 0,02VA |
| Fornecimento de energia |
AC220V ± 10%, 50 Hz |
| Ambiente de trabalho |
-10~50°C, umidade ≤ 90% |
| Dimensões / Peso |
365 × 290 × 153 mm / < 10 kg |
Características fundamentais
O erro de relação de ±0,1% e o erro de ângulo de ±5 min permitem o ensaio de campo de transformadores de corrente da classe 0,2S.
O método de conversão de frequência lida com pontos de inflexão de CT até 60 kV usando apenas saída de 180Vrms e corrente de 12Arms (pico de 36A).
Verificação no local sem tomografia computadorizada padrão, reforço, caixa de carga, regulador de tensão ou cabos de corrente pesada, reduzindo drasticamente a carga de trabalho do ensaio.
Deriva automaticamente a tensão/corrente do ponto de inflexão, as curvas de erro de 10% (5%), o fator limite de precisão (ALF), o fator de segurança do instrumento (FS),Constante de tempo secundária (Ts) e coeficiente de permanência (Kr).
Ensaios de uma chave de resistência, excitação, relação e polaridade CT DC com um único esquema de fiação, em conformidade com as normas GB1208 (IEC60044-1), GB16847 (IEC60044-6) e GB1207.
O reforço de corrente dedicado opcional fornece uma potência de saída de 180 A para testes de fluxo no local.
As categorias CT adequadas incluem P, TPY, medição, PR, PX, TPS, TPX e TPZ, com seleção automática padrão com base no tipo e classe do transformador.
Características avançadas
Interface gráfica dinâmica em chinês com diagramas automáticos de fiação para cada elemento de ensaio selecionado, orientando os operadores passo a passo.
5.7 polegadas LCD gráfico transflectivo, claramente legível à luz solar direta para trabalho de campo ao ar livre.
Rato fotoelétrico rotativo para entrada e operação rápida e intuitiva de parâmetros.
Impressora integrada para impressão automática de relatórios de ensaio; armazenar até 1000 grupos de dados com retenção de desligamento.
Construção portátil com menos de 9 kg para facilitar o transporte no terreno.
O método de medição de quatro terminais garante um ensaio preciso da resistência de enrolamento secundária, eliminando erros de resistência ao chumbo.
Com capacidade de teste CT/PT abrangente, tecnologia de conversão de frequência e relatórios automatizados,O XHTX206 oferece precisão de nível de laboratório e conveniência pronta para o campo para análise das características do transformadorAs funções avançadas de auto-teste e de teste de fluxo do instrumento ampliam ainda mais o seu valor para as equipas de comissionamento,permitir a verificação completa de toda a cadeia de medição antes do início dos ensaios formais.
Elementos de ensaio para transformadores de corrente
| Ponto de ensaio |
Descrição |
| Resistência de enrolamento secundária |
Medição da resistência de corrente contínua de enrolamento secundário CT com método de quatro terminais, faixa 0~600Ω |
| Características de excitação |
Ensaios da curva característica volt-ampere das unidades electromagnéticas CT e PT |
| Relação de transformação e polaridade |
Verifica a precisão do rácio CT/PT e a polaridade do enrolamento com uma única tecla |
| Carga secundária |
Medição da carga AC até 1000VA com uma precisão < 0,5% ± 0,02VA |
| Erro de relação e erro de ângulo |
Calcula o erro da relação no limite de ±0,1% e o erro do ângulo no limite de ±5min |
| Teste de fluxo |
Com reforço opcional, saídas de até 180 A para ensaios de fluxo no local |
Normas Conformidade e princípios de ensaio
O XHTX206 segue o princípio de ensaio do método de baixa frequência para o ensaio das características de excitação,que reduz significativamente a tensão e a corrente de ensaio necessárias, preservando a precisão da mediçãoO instrumento aplica igualmente o método de cálculo da curva de erro de 10% para avaliar o desempenho dos transformadores de corrente da classe de protecção.ajudar os engenheiros a verificar se os dispositivos de proteção funcionarão corretamente em condições de falha. Todos os ensaios cumprem as normas GB1208 (IEC60044-1), GB16847 (IEC60044-6) e GB1207, e o instrumento seleciona automaticamente a norma adequada em função do tipo e da classe do transformador,assegurar uma, resultados repetíveis aceites por empresas de serviços públicos e laboratórios de terceiros em todo o mundo.
Para várias estruturas CT, incluindo transformadores de corrente de tipo bucha, de tipo ferida e de tipo janela, o apêndice do manual fornece diagramas detalhados de fiação de quatro terminais,garantir ligações corretas para medições precisas em todas as configurações. A função de auto-teste do instrumento verifica os circuitos internos e os canais de medição antes do ensaio, enquanto a função de ensaio de fluxo através valida o circuito de corrente completo,tornando o XHTX206 uma solução de verificação completa para profissionais de testes de transformadores.
Perguntas frequentes
P1: Para quem foi concebido o XHTX206 CT PT tester?
É projetado para centros de medição e calibração de potência, equipas de teste elétrico de usinas elétricas, equipas de teste elétrico nas indústrias ferroviária, petroquímica e de mineração,Laboratórios universitários de engenharia elétrica, e organizações terceirizadas de ensaios e certificação de energia.
Q2: Que tipos de transformadores pode testar?
Teste transformadores de corrente de classe de proteção, classe de medição e classe TP, incluindo características de excitação, relação, polaridade, resistência de enrolamento secundária, carga secundária,erro de relação e erro de ângulo, bem como unidades eletromagnéticas PT. São suportados os graus CT P, TPY, medição, PR, PX, TPS, TPX e TPZ.
P3: Como funciona o teste de conversão de frequência no campo de benefícios?
Produz características de excitação completas e curvas de erro de 10% com apenas 180Vrms de saída e corrente de 12Arms ao manipular CTs com pontos de inflexão de até 60kV,eliminação da necessidade de impulsionadores volumosos de alta tensão e grandes fontes de corrente.
Q4: Que precisão é alcançada para a verificação da TC no local?
O erro da relação é de ±0,1% e o erro do ângulo é de ±5 min, suportando a verificação de campo de transformadores de corrente da classe 0,2S numa faixa de proporções de 1 a 40000 sem um transformador padrão,Booster ou caixa de carga.
Q5: Que acessórios e termos de entrega estão disponíveis?
Um impulsionador de corrente dedicado opcional permite testes de fluxo de 180A. O testador é enviado em embalagem de madeira dentro de 5-8 dias úteis, com pagamento T / T e 1 conjunto de MOQ.
