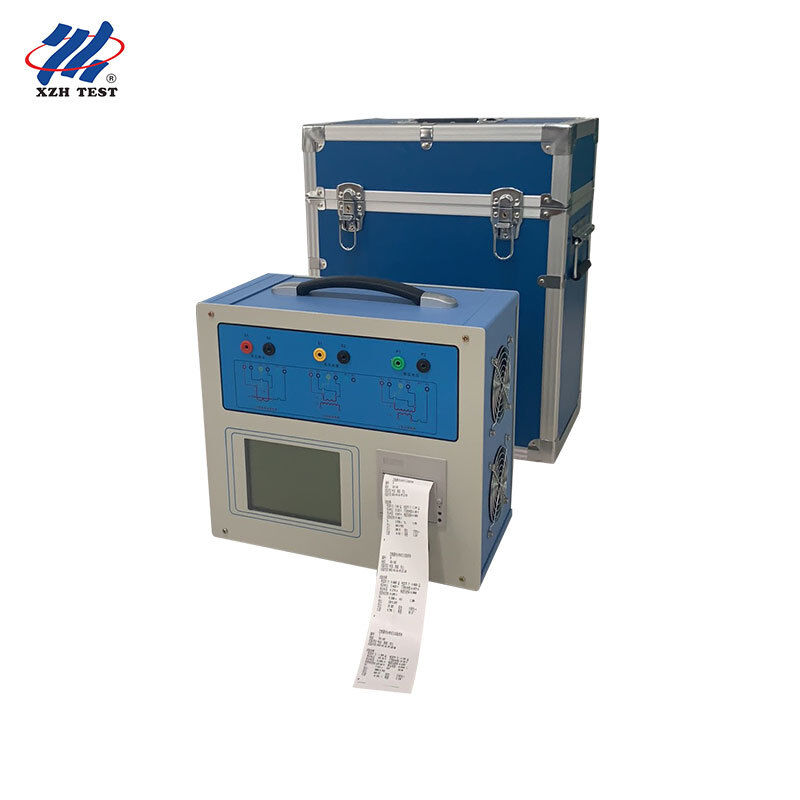

Analisador de Transformador CT PT | Conversão de Frequência | XHTX206
O Analisador de Transformador CT PT XHTX206 é um testador abrangente de características de transformador de nova geração desenvolvido para a indústria de energia, substituindo transformadores de relação variável tradicionais, transformadores elevadores e amplificadores de corrente. Baseado em tecnologia avançada de teste de conversão de frequência com uma plataforma DSP e FPGA de alto desempenho, ele satisfaz totalmente os testes de característica de excitação (voltagem-ampere), relação de transformação, polaridade, resistência do enrolamento secundário, carga secundária, erro de relação e erro de ângulo de transformadores de corrente de classe de proteção, classe de medição e classe TP, bem como testes de característica de excitação, relação, polaridade e resistência do enrolamento secundário de unidades eletromagnéticas de PT.
Aplicações e Público-Alvo: Projetado para testes de aceitação de fábrica de fabricantes de transformadores de corrente e de tensão, institutos de pesquisa em ciência de energia e laboratórios de teste de alta tensão, engenheiros de comissionamento de proteção de relés, equipes de entrega de subestações e manutenção preventiva, e departamentos de comissionamento de construção de energia que necessitam de verificação de CT/PT no local sem transformadores padrão, amplificadores ou caixas de carga.
Especificações Principais
| Parâmetro |
Especificação |
| Objetos de Teste |
CT (classe de proteção / medição / TP), unidades eletromagnéticas de PT |
| Saída |
0~180Vrms, 12Arms, 36A (pico) |
| Precisão de Tensão |
±0.2% |
| Faixa de Relação de CT |
1~40000 (1~2000 <0.1%; 2000~5000 <0.2%; 5000~35000 <0.5%) |
| Faixa de Relação de PT |
1~35000 |
| Medição de Fase |
Precisão ±5min, resolução 0.5min |
| Resistência do Enrolamento Secundário |
0~600Ω, <0.5% ±2mΩ |
| Medição de Carga CA |
0~1000VA, <0.5% ±0.02VA |
| Fonte de Alimentação |
AC220V ±10%, 50Hz |
| Ambiente de Trabalho |
-10~50°C, umidade ≤90% |
| Dimensões / Peso |
365×290×153mm / <10kg |
Principais Recursos
O método de conversão de frequência testa as curvas de característica de excitação de CT/PT e as curvas de erro de 10%, lidando com pontos de inflexão de até 60kV com apenas 180Vrms de saída e 12Arms (36A de pico) de corrente.
Verificação no local de transformadores de corrente sem CT padrão, amplificador, caixa de carga, regulador de tensão ou cabos de corrente pesada, reduzindo significativamente a carga de trabalho e melhorando a eficiência.
Erro de relação dentro de ±0.1% e erro de ângulo dentro de ±5min, permitindo testes de campo de transformadores de corrente de classe 0.2S com uma faixa de relação de 1~40000.
Calcula automaticamente a tensão/corrente do ponto de inflexão, curvas de erro de 10% (5%), fator limite de precisão (ALF), fator de segurança do instrumento (FS), constante de tempo secundária (Ts), coeficiente de remanência (Kr), indutância saturada e não saturada.
Teste com um clique da resistência CC do CT, excitação, relação e polaridade com um único esquema de fiação para todos os testes de CT, exceto carga, atendendo aos padrões GB1208 (IEC60044-1), GB16847 (IEC60044-6) e GB1207.
Amplificador de corrente dedicado opcional fornece 180A para testes de fluxo contínuo no local.
Recursos Avançados
Interface gráfica dinâmica totalmente em chinês com diagramas de fiação automáticos exibidos de acordo com o item de teste selecionado; sem necessidade de referência manual.
LCD gráfico transfletivo de 5,7 polegadas, claramente visível sob luz solar direta.
Operação com mouse rotativo fotoelétrico para entrada rápida e fácil de parâmetros.
Impressora integrada imprime automaticamente relatórios de teste; armazena até 1000 grupos de dados de teste com retenção em caso de falta de energia.
Design portátil com peso total inferior a 9kg, fácil de transportar para locais de campo.
Combinando funções abrangentes de teste de CT/PT, tecnologia de conversão de frequência e geração automatizada de relatórios, o XHTX206 oferece precisão de nível laboratorial e conveniência pronta para campo para testes de características de transformador.
FAQ
Q1: Para quem o analisador CT PT XHTX206 foi projetado?
Ele foi projetado para testes de aceitação de fábrica de fabricantes de CT/PT, institutos de pesquisa em ciência de energia e laboratórios de teste de alta tensão, engenheiros de comissionamento de proteção de relés, equipes de entrega de subestações e manutenção preventiva, e departamentos de comissionamento de construção de energia que realizam verificação de transformadores no local.
Q2: Quais testes ele pode realizar?
Ele realiza testes de características de excitação (voltagem-ampere), relação de transformação, polaridade, resistência do enrolamento secundário, carga secundária, erro de relação e erro de ângulo para CTs de classe de proteção, medição e TP, além de testes de características de excitação, relação, polaridade e resistência do enrolamento secundário para unidades eletromagnéticas de PT.
Q3: Por que a tecnologia de conversão de frequência é importante?
O teste de conversão de frequência gera a curva completa de característica de excitação e a curva de erro de 10% usando apenas 180Vrms de saída e 12Arms de corrente, mas lida com CTs com pontos de inflexão de até 60kV, eliminando a necessidade de amplificadores de alta tensão volumosos e grandes fontes de corrente.
Q4: Ele pode verificar CTs no local sem um transformador padrão?
Sim. Ele verifica transformadores de corrente no local sem CT padrão, amplificador, caixa de carga, regulador de tensão ou cabos de corrente pesada, alcançando erro de relação dentro de ±0.1% e erro de ângulo dentro de ±5min, suficiente para testes de campo de CTs de classe 0.2S.
Q5: Quais acessórios, embalagem e termos de entrega se aplicam?
Um amplificador de corrente dedicado opcional está disponível para testes de fluxo contínuo de 180A. O instrumento é entregue em embalagem de madeira em 5-8 dias úteis, com pagamento T/T e MOQ de 1 conjunto.
