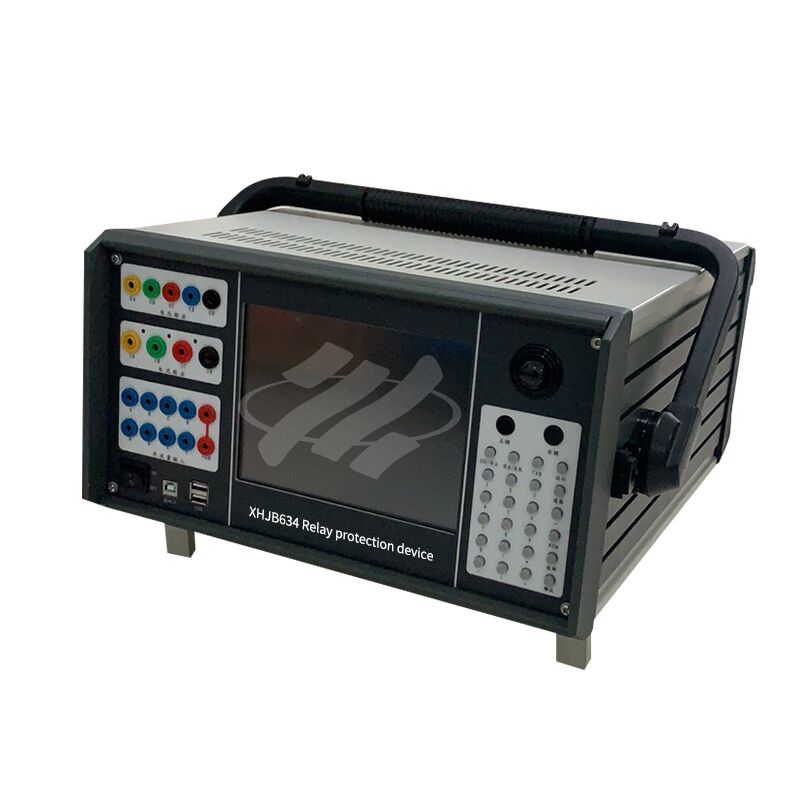

O Calibrador de Proteção de Relé por Microcomputador XHJB634 é um instrumento compacto de teste de proteção de relé baseado em microcomputador, que adota tecnologia microeletrônica. Em conformidade com o padrão DL/T624-2010 para dispositivos de teste de proteção de relé por microcomputador, ele é atualizado analisando os prós e contras de produtos similares convencionais.
PC industrial de alto desempenho e DSP de alta velocidade integrados, combinados com módulo DAC de 16 bits, tela LCD de 8,4 polegadas e teclado embutido. O dispositivo pode ser operado independentemente ou com conexão a um laptop, ostentando funções robustas, tamanho compacto e precisão superior.
Parâmetros Técnicos
Fonte de Corrente CA: Monofásica: 3×40A Trifásica: 120A Potência: ≥450VA/fase
Tempo de Saída: 0～10A Contínuo, 10～20A ≥60 segundos, >20A ≥10 segundos
Fonte de Tensão CA: Monofásica: 4×120V Potência: ≥60VA/fase
Fonte de Corrente CC: Monofásica: -10A～+10A Potência Máxima de Saída: ≥200VA
Fonte de Tensão CC: Monofásica: -150V～+150V Potência Máxima de Saída: ≥100VA
Ângulo da Fonte CA: Ângulo de Fase: 0°～360° Precisão: ±0.2°
Frequência da Fonte CA: Frequência: 1～2000Hz Resolução de Frequência: 1mHz
Saída Harmônica: Capaz de emitir harmônicas de qualquer amplitude da 2ª à 40ª ordem
Sincronização: Sincronização de tensão e corrente ≤10μS
Entrada: 8 canais compatíveis com contatos ativos de 15V～250V, identifica automaticamente a polaridade do contato ativo
Precisão de Temporização: ≤1ms quando inferior a 1s
Saída: 4 pares de contatos secos de chave programáveis, capacidade: CA/CC 250V, 0.5A
Fonte de alimentação: 220V±10% 50Hz±10%
Durante o teste, a tensão é testada ponto a ponto dentro desta faixa. A frequência varia em cada rodada de teste, mas a tensão permanece constante em um determinado valor. O valor da tensão aumenta gradualmente do valor inicial até que um determinado valor seja atingido, momento em que o dispositivo libera o bloqueio e opera corretamente. Este valor é o valor limite de bloqueio de baixa tensão.
Como o dispositivo é bloqueado quando a tensão está abaixo do valor de bloqueio, o valor de alteração inicial deve geralmente ser definido abaixo do valor de bloqueio definido do dispositivo, e o valor de alteração final deve ser definido acima do valor de bloqueio definido do dispositivo. Em outras palavras, o teste prossegue de o dispositivo não operar para operar, medindo assim o valor de bloqueio de baixa tensão do dispositivo.
