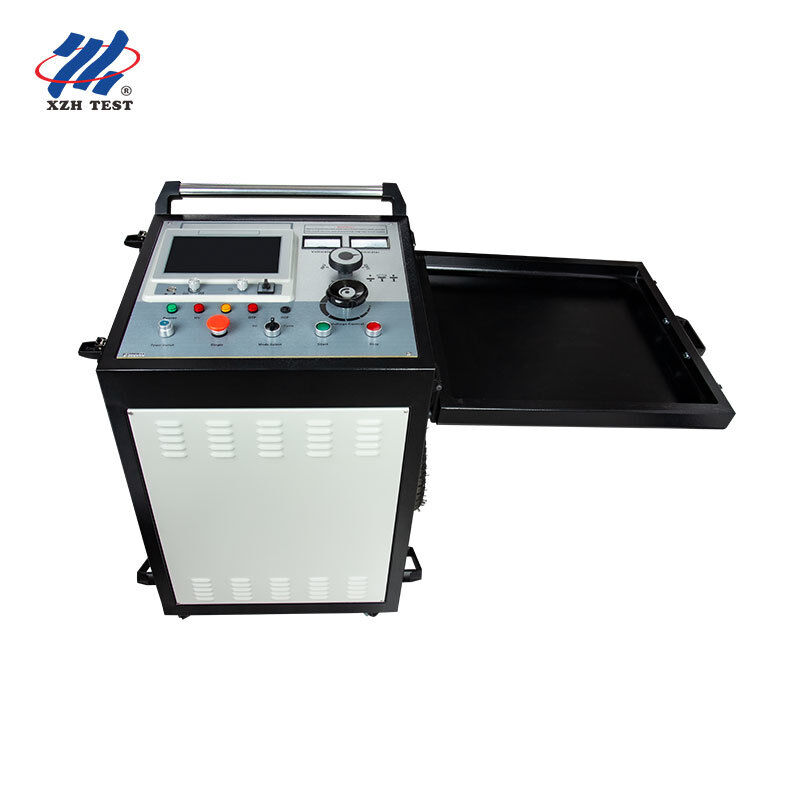

Sistema Integrado de Localização de Falhas em Cabos 32kV 2048J TDR Trolley Multi-Pulso para Detecção de Cabos de 35kV| XHHV535-4TSB

Redes de distribuição urbana

Fluxo de trabalho completo de localização de falhas para cabos subterrâneos de 35 kV e abaixo:Diagnóstico de falha através de megohmmetro incorporado → pré-localização com TDR multi-pulso → localização precisa com sincronização acústica-magnéticaTudo a partir de um sistema de carrinhos.

Instalações industriais e subestações

DC resistir ao teste de tensão de transformadores, interruptores e cabos durante o comissionamento, além de resposta rápida a falhas quando os alimentadores críticos para a produção caem.O projeto do carrinho permite uma rápida deslocação entre as salas de troca.

Sistemas ferroviários e de metrô

Localização defeituosa dos cabos de sinalização e de tração ao longo dos corredores ferroviários.enquanto o TDR operado por bateria funciona quando a rede de corrente alternada não estiver disponível.

Fornecedores de serviços de ensaios externos

O sistema tudo-em-um cobre 90% das chamadas de serviço de campo, pulso de baixa tensão para verificações rápidas, multi-pulso de 8 vezes para falhas complexas de alta resistência e armazenamento de forma de onda abrangente para relatórios do cliente..

P: O que faz o XHHV535-4TSB diferente de um gerador de onda de HV autônomo?

O 4TSB é um sistema de localização de falhas de cabo completo que combina um TDR tester de tela sensível ao toque de 10,1 polegadas com tecnologia de múltiplos pulsos e um gerador de pulsos HV de 32kV/2048J em um único carrinho.Ao contrário dos geradores autônomos, trata de todo o fluxo de trabalho, desde o diagnóstico de falhas (megohmmetro incorporado) até a pré-localização (TDR) e a localização precisa, sem necessidade de instrumentos separados ou acopladores externos.

P: Quando devo utilizar o método de múltiplos pulsos em vez de flashover de alta tensão padrão?

O método multi-pulso de 8 vezes é recomendado para falhas de alta resistência e flashover, onde o flashover HV tradicional produz formas de onda complexas de oscilação cosseno que são difíceis de interpretar.Multi-pulso estende a duração do arco no ponto de falha e captura 8 conjuntos de forma de onda simultaneamente, proporcionando um eco semelhante a um curto-circuito para uma medição de distância inequívoca.

P: O testador TDR pode funcionar independentemente do gerador HV?

Sim, o TDR tem uma bateria de lítio de 10,4Ah que fornece 5 horas de operação independente.Calibração da velocidade da onda, e teste de resistência ao isolamento (função megohmmetro) sem ligar o gerador HV.

P: Como escolho o nível de tensão/condensador certo para o meu cabo?

Selecionar com base na tensão nominal do cabo e no tipo de falha: 8kV/64μF para cabos de baixa tensão e falhas de baixa resistência que exijam alta corrente; 16kV/16μF para cabos de média tensão e falhas de vazamento geral;32 kV/4μF para cabos de 35 kV e falhas de flashover de alta resistência que necessitem de tensão máxima de rupturaA comutação em três fases é feita através de um único botão rotativo antes da ligação.

P: Qual é a garantia e suporte pós-venda?

A garantia padrão é de 12 meses a partir da entrega, cobrindo defeitos de fabricação, com serviços de suporte técnico e manutenção ao longo da vida.Nós fornecemos diagnóstico remoto.A maioria das perguntas recebe uma resposta no prazo de 24 horas.

P: Posso exportar formas de onda de teste para relatórios de clientes?

Sim, o TDR Tester armazena formas de onda com nomes de caracteres chineses a bordo, através da ligação USB e do software do PC, pode exportar ficheiros de forma de onda, realizar análises detalhadas,gerar relatórios, e imprimir imagens de forma de onda. Isto é particularmente valioso para os prestadores de serviços de teste que precisam documentar os resultados para os seus clientes.
