XHGX501C1

Este detector de dutos integrado de alto desempenho realiza rastreamento de dutos, identificação de cabos e localização de falhas com medição precisa de profundidade. Equipado com um transmissor, receptor, pinças de corrente, cabos de teste e estrutura em A opcional, ele adota tecnologia anti-interferência de filtragem múltipla para detecção sem valas de tubos e cabos metálicos subterrâneos. Ideal para inspeção de dutos, manutenção, construção municipal e engenharia de energia, é um equipamento indispensável para equipes de manutenção de dutos.

Recursos do produto

• O dispositivo está equipado com múltiplas frequências de detecção ativas e integra quatro tipos de modos de saída de sinal, permitindo-lhe adaptar-se a vários cenários de inspeção no local.
• Equipado com vários modos de visualização, ele suporta cálculo de profundidade de sepultamento de método duplo, oferece uma profundidade máxima de detecção de 20 metros e distingue efetivamente a interferência de sinal de tubulações paralelas.
• Equipado com uma bobina Rogowski flexível de grande diâmetro, permite o pré-armazenamento em lote de vinte conjuntos de parâmetros de calibração de cabos e emprega um método de verificação dupla para identificar o cabo alvo, mitigando assim os riscos de segurança.
• Quando combinado com a estrutura em A opcional, ele utiliza o método de tensão escalonada para identificar com precisão vários tipos de falhas de aterramento de tubulações subterrâneas.
• Utilizando uma amostragem digital de banda estreita e uma arquitetura de filtragem digital de vários estágios, ele suprime efetivamente a frequência de energia e a interferência eletromagnética harmônica, garantindo um desempenho de detecção estável mesmo em ambientes complexos.
• A unidade vem equipada com um conjunto completo de acessórios de inspeção padronizados, suporta operações sem valas e cobre todo o espectro de pesquisas e manutenção de redes de dutos.
• A unidade de transmissão suporta uma potência de saída de 15 W com nove níveis ajustáveis ​​e uma saída máxima de 300 V no modo de conexão direta, apresentando correspondência de impedância totalmente automática, bem como proteção contra sobrecarga e curto-circuito.
• Possui detecção de interferência de frequência de varredura integrada; suporta alternar entre chinês e inglês, bem como brilho da tela personalizável e duração do modo de espera; fácil de manter e possui uma interface amigável.

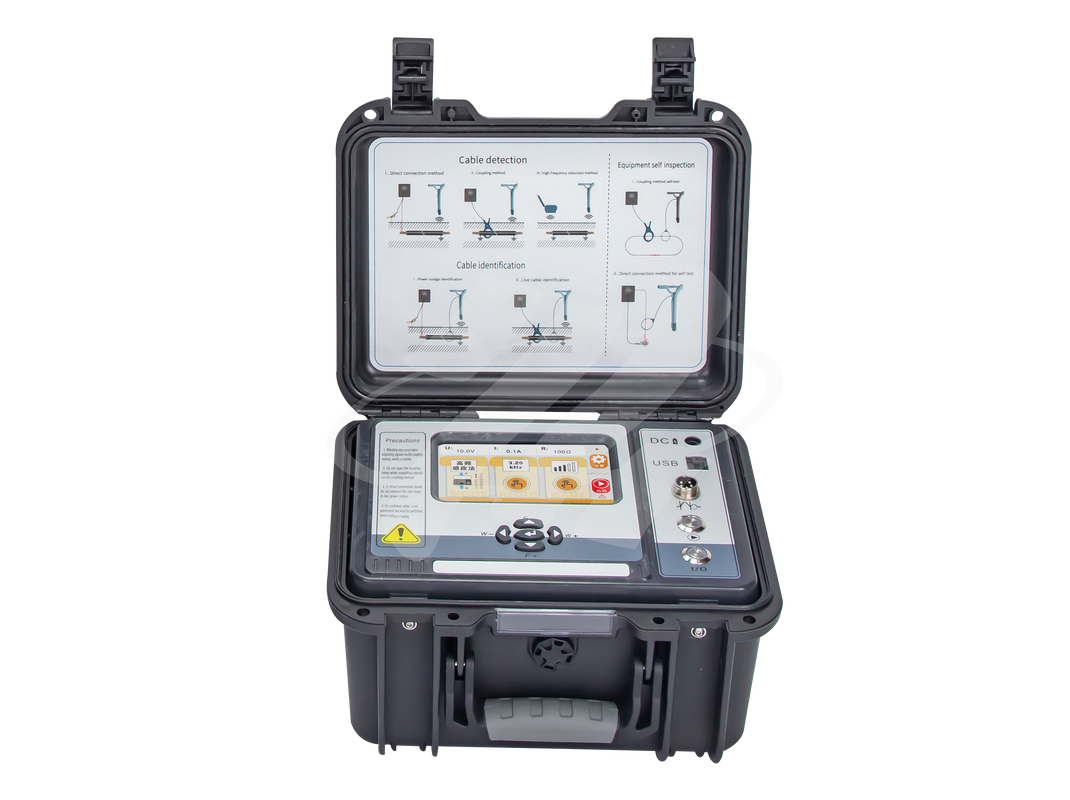

Estrutura do Produto

                 1, porta de carregamento DC do transmissor7, receptor USB e porta de carregamento

2, porta USB do transmissor8, porta de saída de sinal do receptor

3, porta de saída do transmissor9, display LCD do receptor

4, botão de início de teste do transmissor10, botões do receptor

5, interruptor de alimentação do transmissor               11, alça do receptor

6, botões do transmissor                12, alto-falante receptor
