Descrição do Produto
O divisor de alta tensão da série XHDB é um dispositivo de medição de alta tensão parcial blindado com equalização de volume RC. Usado principalmente para medição de alta tensão de pulso, alta tensão de raio, alta tensão de frequência de energia. É a primeira escolha para substituir o voltímetro eletrostático de alta tensão. É fácil de operar, display intuitivo, alta precisão, tamanho pequeno e peso leve.
É adequado para usinas de energia, subestações, fábricas de fabricação de equipamentos elétricos de alta tensão e laboratórios de alta tensão e outros departamentos como o equipamento ideal para medição de alta tensão.
Tecnologia especial de blindagem é adotada para reduzir a influência da alta tensão no valor de indicação, alcançando assim alta estabilidade e alta linearidade. O material de enchimento importado torna a estrutura menor, o peso mais leve, a confiabilidade maior e a quantidade de descarga parcial interna minimizada, o que traz grande conveniência para a inspeção de canteiros de obras.
O divisor de tensão é conectado ao terminal de medição de alta tensão através da linha do instrumento, o que pode realizar leituras claras a longa distância, e é seguro e conveniente de usar. Os divisores de tensão têm alta impedância de entrada e boa linearidade.
Parâmetros do Produto
|
Classificação de Tensão
|
AC: 150 kv DC: 150 kv
|
|
Método de medição AC: medição RMS verdadeira
|
Método de medição AC: medição RMS verdadeira
|
|
Método de medição AC: medição RMS verdadeira
|
Método de medição AC: medição RMS verdadeira
|
|
Meio de isolamento
|
material dielétrico seco
|
|
Temperatura
|
-25 a 40 °C
|
|
Umidade
|
< 85%
|
|
Relação de pressão parcial
|
1000:1
|
|
Peso
|
13kg
|
|
Volume
|
220 * 220 * 1050
|
Principais características de desempenho
Alta impedância de entrada e boa linearidade;
Tecnologia especial de blindagem é adotada para reduzir a influência da alta pressão no valor de indicação, alcançando assim alta estabilidade e alta linearidade;
Material de enchimento importado, estrutura pequena, peso leve, maior confiabilidade, descarga parcial interna é reduzida ao mínimo;
Conectado ao terminal de medição de alta tensão através da linha do instrumento, ele pode realizar leituras claras a longa distância, e é seguro e conveniente de usar.
Nível de tensão: 50kV, 100kV, 150kV, 200kV, 300kV, 400kv, 500kv
Precisão: AC: 0,5% DC: 0,5%
Modo de ajuste da relação de divisão de tensão: capacidade de resistência e pressão parcial, usando tecnologia de medição e verificação multiponto de software para garantir a consistência com o padrão;
Condições ambientais: Temperatura: -25 a 40 ° C Umidade: <85%
Relação de pressão parcial: 1000:1
Tamanho da aparência: 170 × 170 × 720mm (100KV)
|
Modelo
|
Faixa de teste KV
|
Impedância/MΩ
|
Tamanho /mm
|
Peso/Kg
|
|
Divisor
|
Caixa
|
|
XHDB-50
|
AC-50 DC-50
|
540
|
φ84×500
|
170×170×550
|
4,5
|
|
XHDB-100
|
AC-100 DC-100
|
1000
|
φ84×650
|
170×170×720
|
7
|
|
XHDB-150
|
AC-150 DC-150
|
1800
|
φ84×900
|
220×220×1050
|
13
|
|
XHDB-200
|
AC-200 DC-200
|
2200
|
φ84×1400
|
220×220×1450
|
16
|
|
XHDB-300
|
AC-300 DC-300
|
3000
|
φ84×1750
|
260×260×1850
|
19
|

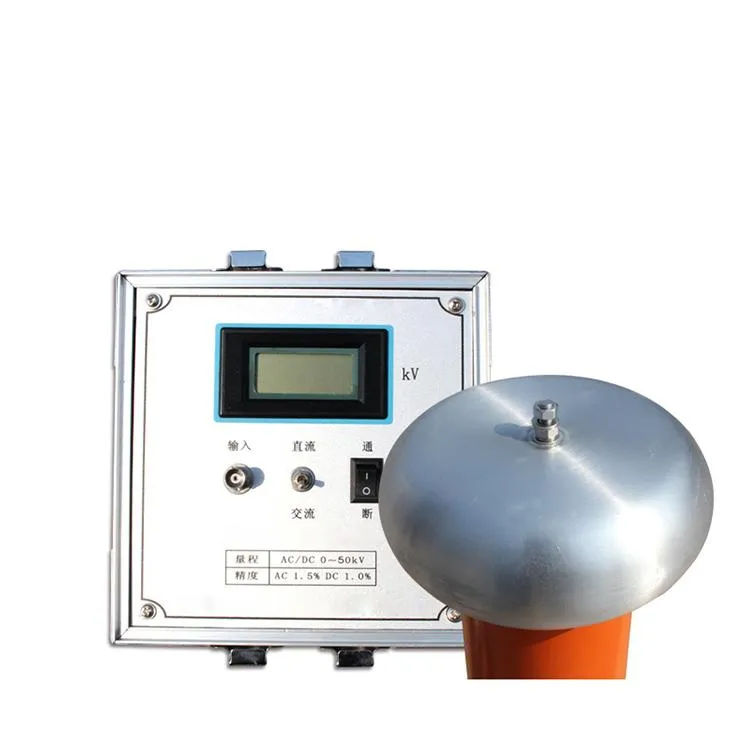

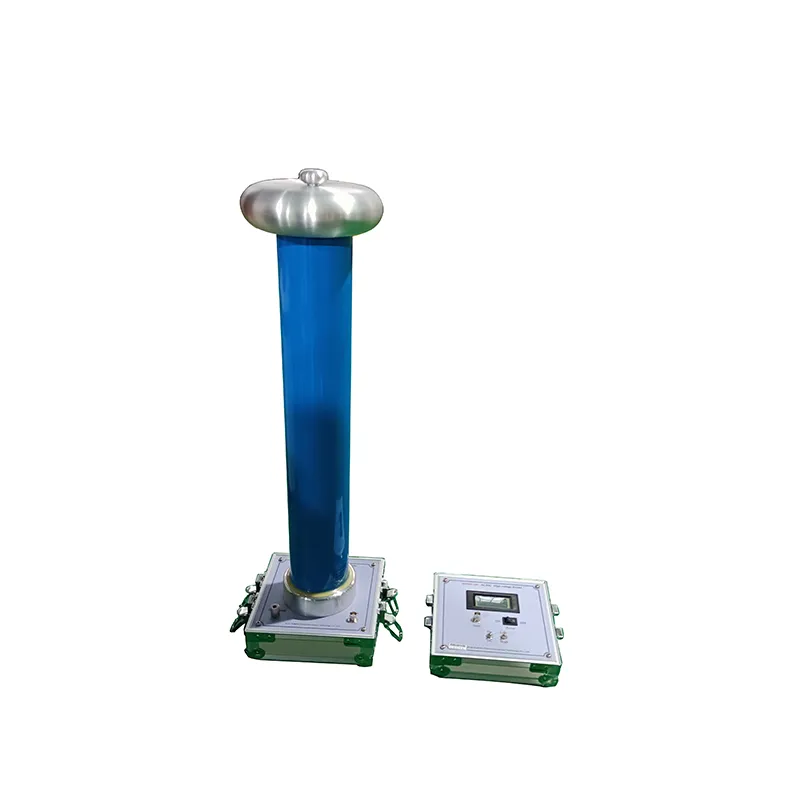

Fotos Detalhadas
