Introdução
O instrumento de localização de falhas de cabos utiliza o método de sincronização acústica e magnética para determinar o ponto de falha do cabo de alimentação. O flashover eletrônico é gerado pelo gerador de descarga de impacto, captado e amplificado pela sonda correspondente, e a localização precisa do ponto de falha é determinada por julgamento auditivo e visual. É um dispositivo que completa o posicionamento preciso do ponto de falha do cabo dentro da faixa de medição grosseira e coleta a diferença de tempo acústica e magnética. Ele integra tecnologia de posicionamento, teste assistido por caminho e outras tecnologias, fornecendo múltiplos modos de teste e informações de prompt ricas e diversas para completar com eficiência e precisão a localização de falhas de cabos.
1. Indicadores técnicos
| 1 |
Parâmetros do filtro |
Todos os passes: 100Hz~1600Hz.
Passa-baixa: 100Hz~300Hz.
Qualcomm: 160Hz~1600Hz.
Passa-faixa: 200Hz~600Hz. |
| 2 |
Ganho do canal |
8 níveis ajustáveis. |
| 3 |
Ganho do canal magnético |
8 níveis ajustáveis. |
| 4 |
Ganho de saída |
16 níveis (0~112db) |
| 5 |
Impedância de saída |
350Ω |
| 6 |
Precisão de posicionamento acústico-magnético |
menos de 0,2m. |
| 7 |
Precisão de identificação do caminho |
menos de 0,5m. |
| 8 |
Fonte de alimentação |
4*18650 baterias de lítio padrão. |
| 9 |
Tempo de espera |
mais de 8 horas. |
| 10 |
Volume |
428L×350W×230H |
| 11 |
Pixels da tela |
854-480 |
| 12 |
Brilho |
800nit |
| 13 |
Unidade de velocidade de transmissão |
0-100ms |
| 14 |
Precisão |
1ms |
| 15 |
Largura de banda do som |
100-1.6khz |
| 16 |
Largura de banda da bobina magnética |
100-20kHZ |
| 17 |
Tanto o som quanto o magnetismo são |
maior que 75db |
| 18 |
Peso |
6.5kg. |
| 19 |
Temperatura ambiente |
-25~65ºC; Umidade relativa: ≤90%. |
Introdução do painel de operação
1 Ajuste: Pressione o botão de ajuste para entrar na interface de ajuste e gire o botão de ajuste para definir os parâmetros de ajuste;
2 Fonte de alimentação: Ligue e desligue a fonte de alimentação do sistema. Ao ligar o sistema, você precisa pressionar e segurar o botão liga/desliga por 3 a 4 segundos até ouvir um longo som de "bip", então você pode soltar o botão; ao desligar, você precisa pressionar e segurar o botão liga/desliga por 3 a 4 segundos;
3 Display: display touchscreen de 5 polegadas.
1 Sensor: porta de conexão do sensor da sonda;
2 Carregamento: porta de conexão do carregador;
3 Conector de fone de ouvido dedicado.
Lista de embalagem
Imagine a cena
Detectar com precisão e rapidez a principal falha de isolamento de cabos de alimentação com níveis de tensão de 35KV e abaixo; calibrar o comprimento do cabo; testar aproximadamente a distância da falha do cabo
*Pré-localização de falhas de cabos com o refletômetro XHGG502 com base no método de reflexão de pulso de baixa tensão (TDR),
método de flashover de alta tensão (ou seja, ICE, DECAY), método de reflexão de pulso de arco (disparo único ARC e múltiplos disparos ARC) Pré-localização de falhas de cabos: com o refletômetro XHGG502 com base no método de reflexão de impulso de baixa tensão (TDR) e método de decaimento de alta tensão (flashover) (DECAY), método de reflexão de arco (disparo único/múltiplos disparos).
Existem três modos de teste do XHGG502, pulso de baixa tensão, flashover de alta tensão, ARC multi-shot.
A imagem abaixo mostra a distância da falha do cabo medida usando o modo de teste ARC multi-shot do XHGG502.
A imagem abaixo mostra a distância da falha do cabo medida usando o modo de teste de flashover de alta tensão do XHGG502
A imagem abaixo mostra o comprimento do cabo ou a distância da falha do circuito aberto do cabo medidos usando o modo de teste de pulso de baixa tensão do XHGG502. Ao usar o método de pulso de baixa tensão, não é necessário conectar o gerador de pulso de alta tensão. Outros métodos de teste devem ser usados em conjunto com um gerador de pulso de alta tensão.
Nova versão Nova versão

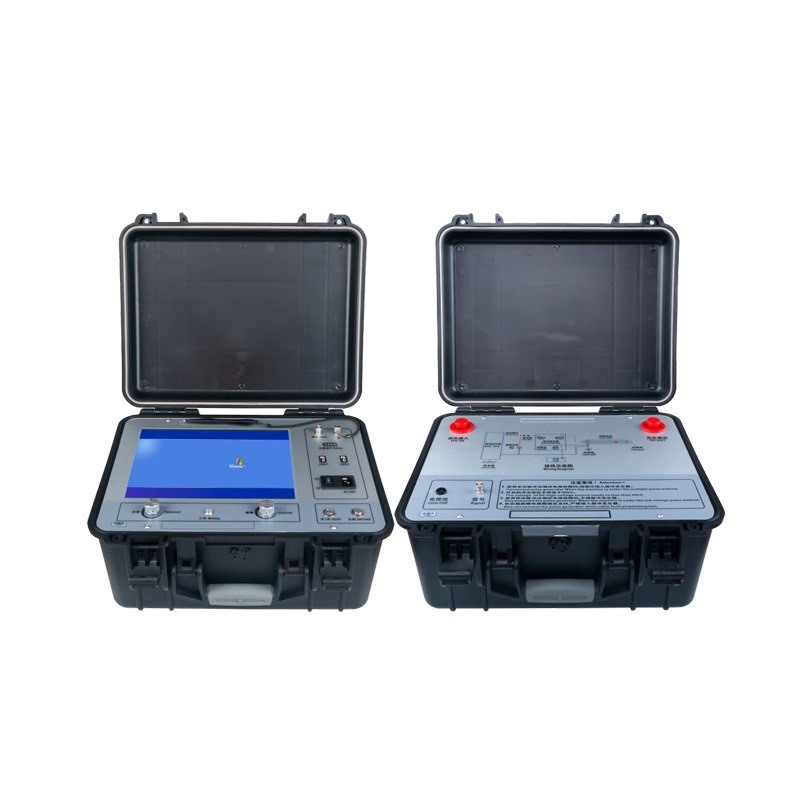

O gerador de pulso de alta tensão XHHV535-2L é usado principalmente para descarga de choque durante o teste de falha de cabos. Ele também pode ser usado para teste de tensão suportável DC de outros equipamentos elétricos. Este dispositivo integra fonte de alta tensão DC, capacitor de armazenamento de energia, espaço de esfera de descarga, etc. Este dispositivo substitui completamente os tradicionais transformadores de teste de centenas de quilogramas, caixas de operação e capacitores de armazenamento de energia de pulso (geralmente um conjunto de transformadores de 5kVA tem mais de 60 kg, controle A caixa tem mais de 30 kg e o capacitor de armazenamento de energia de pulso tem mais de 20 kg). A fonte de alimentação adota componentes eletrônicos de alta tensão especiais de alta precisão e alta estabilidade e tecnologia de alta frequência e alta tensão, o que torna toda a máquina simples em estrutura e ultraleve em peso. Para reter o hábito das pessoas de usar transformadores e caixas de operação para gerar alta tensão DC, este gerador de pulso adota design e modo de operação humanizados, que é seguro e confiável. Realmente alcançar o efeito de não ser danificado por impacto, e o curto-circuito de alta tensão para o solo também pode funcionar normalmente. Atualmente, é o equipamento de alta tensão de choque DC portátil mais leve e fácil de usar. É um produto ideal para detecção de falhas de cabos de alimentação.
Recursos do produto
★ Com função de proteção automática contra sobrecorrente, sobretensão e superaquecimento;
★ Com tensão suportável DC, função de descarga de impacto;
★ A saída de pulso de alta tensão é uniforme e controlável;
★ Função de proteção contra curto-circuito super, que pode fazer com que a saída de alta tensão seja diretamente curto-circuitada para o solo;
★ Possui medidores de ponteiro duplos de nível 2,5 para exibição de corrente e tensão, que é intuitivo e claro, e é claro à primeira vista se o ponto de falha está totalmente descarregado, e o processo de descarga é refletido em tempo real;
★ Medição de tensão do lado de alta tensão
Dados técnicos
| Tensão de impulso |
0-35kV |
| Pressão parcial de alta tensão |
Classe 2.5 |
| Capacitor embutido |
2μF |
| Potência de descarga |
0~1225J |
| Polaridade da tensão de saída |
polaridade negativa |
| Proteção contra sobrecorrente |
8mA (mais de 3 segundos) |
| Potência de impacto |
400W |
| Proteção contra temperatura excessiva |
85ºC |
| Volume (mm) |
540L×300W×450H |
| Peso |
não mais que 25kg |
| não mais que 25kg |
AC 220V±10%/50Hz±2Hz |
| Temperatura ambiente |
-20~+60ºC |
Introdução do painel
1. Aterramento de segurança: O aterramento da carcaça do instrumento deve ser conectado de forma confiável ao solo para evitar que a carcaça do instrumento seja eletrificada ou choque elétrico em pessoas.
2. Aterramento de alta tensão: Também conhecido como cauda de alta tensão, deve ser aterrado de forma confiável para evitar vazamento e descarga de alta tensão. O contato deficiente pode causar falha no aumento da tensão, alta tensão de ruptura dos componentes internos do instrumento e acidentes de segurança causados por vazamento ou descarga dentro do instrumento.
3. Aterramento de amostragem: O terminal negativo do capacitor de armazenamento de energia de pulso tem alta tensão e deve ser aterrado de forma confiável. É usado para amostragem quando a forma de onda é amostrada sob o estado de flashover de alta tensão do testador de falha de cabo. (Sem amostragem de flashover de alta tensão, o aterramento confiável ainda é necessário).
4. Botão de descarga: Pressione este botão para fazer contato com o espaço da esfera e descarregar manualmente. (A duração de cada pressionamento de tecla não pode exceder 1s).
5. Botão de início de alta tensão: Quando a luz do botão de início está acesa, significa que a saída de tensão está na posição zero. Quando a luz está acesa, o botão de início é válido. Se a luz do botão de início não estiver acesa após ligar o interruptor de alimentação, gire o botão de ajuste de tensão no sentido anti-horário até que a luz acenda. Quando a luz do botão estiver acesa, pressione este botão para iniciar o dispositivo e gerar saída de alta tensão.
6. Botão de parada de alta tensão: Quando o teste for concluído ou ocorrer uma anormalidade, pressione este botão para cortar a saída de alta tensão, a luz de alta tensão se apaga e a esfera de descarga interna para de funcionar. Quando a tecla de parada está acesa, significa que há saída de alta tensão, e quando está apagada, significa que não há saída de alta tensão.
7. Interruptor de proteção contra sobrecorrente: Quando pressionado, significa que a função de proteção contra sobrecorrente foi iniciada; quando é exibido, significa que o instrumento acionou a proteção contra sobrecorrente.
8. Ajuste de tensão: Após ligar o dispositivo, você deve primeiro girar o botão conterclockwise até o final, pressione o botão iniciar e, em seguida, ajuste no sentido horário para aumentar a alta tensão de saída de pequeno para grande e ajuste no sentido anti-horário para reduzir a alta tensão de saída de grande para pequeno.
9. Interruptor de alimentação: "Engrenagem I" liga o interruptor de alimentação AC 220V e "Engrenagem 0" desliga a alimentação do sistema.
10. O porta-fusível: o local onde o fusível do sistema de alimentação AC 220V é instalado.
11. Tomada de alimentação: a fonte de alimentação de trabalho do instrumento, porta de conexão AC 220V.
12. Configuração do tempo: Defina o intervalo de tempo de descarga.
13. Amperímetro: indicação da corrente no lado de alta tensão.
14. Voltímetro: medidor kV indicando a tensão de saída de alta tensão.
15. Saída de alta tensão (EMP): Ao impactar a descarga, conecte a linha de saída de alta tensão.
16. Saída de alta tensão (DC): Quando a tensão suportável DC, conecte a linha de saída de alta tensão.
Lista de embalagem
