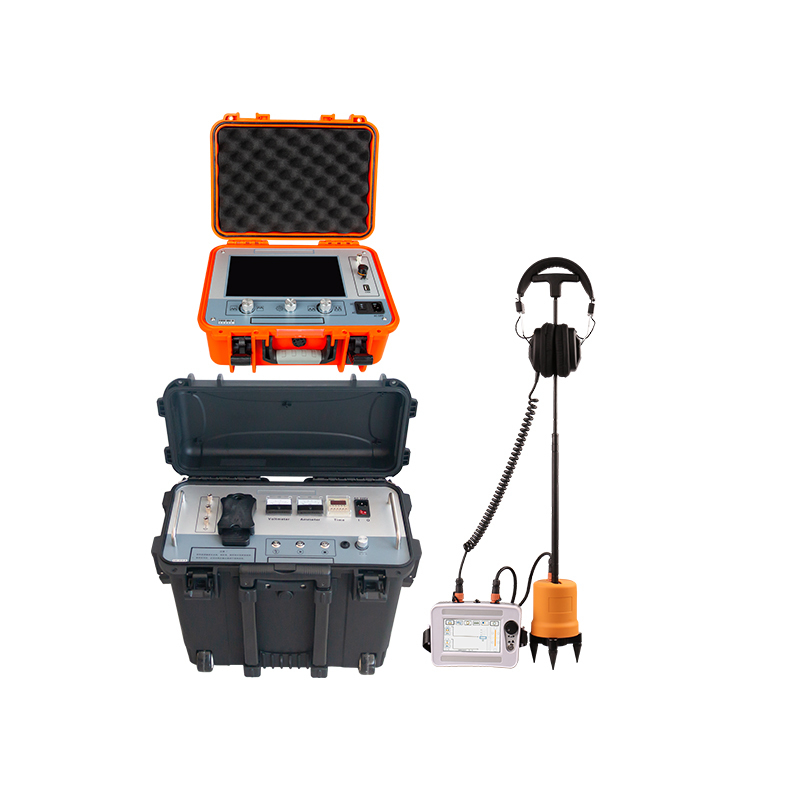

Sistema Portátil de Localização de Falhas em Cabos para Cabos Subterrâneos

I. Propósito do sistema: O sistema portátil de localização de falhas em cabos é adequado para testes em sistemas de cabos de falha de média e baixa tensão abaixo de 35kv. A energia compacta de 1250J pode romper cabos com falha em 7 segundos. Medição da distância aproximada do cabo de falha subterrâneo, localização precisa do ponto de falha e detecção do caminho e profundidade do cabo subterrâneo. Fácil de usar e operar.

II. Configuração do sistema

Características do produto

Gerador de impulsos de alta tensão XHHV535-2L

usado principalmente para descarga de choque durante o teste de falha de cabos de baixa tensão. O gerador de impulsos adota o modo de operação de design humanizado, componentes eletrônicos de alta tensão dedicados de alta precisão e tecnologia de alta frequência e alta tensão, que é fácil de operar, leve e fácil de transportar. Ele integra o capacitor de armazenamento de energia, fonte de alta tensão CC e folga de esfera de descarga. A operação deste equipamento é segura e confiável, com funções de proteção automática contra sobrecorrente, sobretensão e superaquecimento, pode realmente alcançar o efeito de não ser danificado por impacto, e também pode funcionar normalmente com alta tensão para o solo. O gerador de impulsos de baixa tensão é equipado com um relé de tempo, e o intervalo de tempo de descarga pode ser arbitrariamente definido dentro de 0-100 segundos. Ao trabalhar, a saída de impulsos de alta tensão é uniforme e controlável, medição da tensão do lado de alta tensão, torna o resultado em tempo real e preciso. Design exclusivo de medição de alta tensão, no estado de parada, o voltímetro pode indicar a tensão do capacitor em tempo real. O usuário pode observar a tensão residual durante a descarga, até que o valor da tensão retorne a zero e, finalmente, tornar a descarga mais completa.

Pinpointer de falha em cabos XHDD503C

O instrumento de localização de falhas em cabos usa o método de sincronização acústica e magnética para determinar o ponto de falha do cabo de alimentação. O flashover eletrônico é gerado pelo gerador de descarga de impacto, captado e amplificado pela sonda correspondente, e a localização precisa do ponto de falha é determinada por julgamento auditivo e visual.
É um dispositivo que completa o posicionamento preciso do ponto de falha do cabo dentro da faixa de medição aproximada e coleta a diferença de tempo acústico e magnético. Ele integra tecnologia de posicionamento, teste assistido por caminho e outras tecnologias, fornecendo vários modos de teste e informações de prompt ricas e diversas para concluir com eficiência e precisão a localização da falha do cabo

Pré-localizador de falhas em cabos XHGG502A2

★ Tela: tela sensível ao toque de 10,1 polegadas, sistema Windows;
★ Função: Testar a velocidade da onda do cabo, o comprimento do cabo e a distância da falha; Configuração automática da faixa de teste, análise automática da forma de onda para exibir a distância do teste; Processamento de dados poderoso e armazenamento massivo de formas de onda de teste.
★ Métodos de teste: Método de impulso de baixa tensão, método de flashover de alta tensão
★ Fonte de alimentação: Carregamento AC110V~240V, 50Hz/60Hz; Bateria de lítio embutida de 5200mAH;
★ Frequência de amostragem: 80MHz;
★ Amplitude do impulso de baixa tensão: 100V±15%;
★ Faixa de medição de distância: ≥65km;
★ Faixa de teste: 300m/1km/5km/25km/65km;
★ Largura do pulso: 0,1uS/0,50uS/2,50uS/7,25uS/10,0uS;
★ Frequência de teste: 80MHz/40MHz/10MHz/2MHz/1MHz
★ Resolução mínima: 0,10m;
★ Área cega de teste: ≤20m;

usa uma tela sensível ao toque de 10,1 polegadas de nível industrial e um sistema operacional Windows simples. Ele adota circuitos e dispositivos integrados de nível industrial e possui uma bateria de íon de lítio de grande capacidade embutida. É um instrumento especial para medir e analisar o status e a distância de falha de cabos de alimentação. É estável, confiável e fácil de usar.
Ele usa uma combinação de tecnologia eletrônica moderna e tecnologia de computador para implementar filtragem de sinal, aquisição, processamento de dados, exibição gráfica e análise gráfica para concluir a medição da velocidade do cabo, teste do comprimento do cabo e teste da distância da falha do cabo.
Eleé adequado para falhas de baixa resistência, curto-circuito, circuito aberto e desconexão de cabos de alimentação, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados feitos de vários materiais com diferentes seções transversais e meios, bem como vazamento de alta resistência e flashover de alta resistência. Rede fault.
