Rastreador de Cabos Digitais com Transmissor Multi-Frequência para Detecção Subterrânea

O localizador de tubos de cabo XHGX507X usa sinais de campo eletromagnético de cabos subterrâneos para localizar cabos, fornecendo leituras de profundidade e corrente para detecção precisa de cabos.Este sistema está em conformidade com a parte 15 do.S. Regras da FCC e Directiva Europeia 1999/5/CE.

• Capacidade de pesquisa de caminho de cabo para cabos de energia acionados e não acionados
• Indicação da direção e da fase correntes para melhorar a precisão do traçado
• Funcionalidade de detecção de profundidade de cabo enterrado
• Transmissor com múltiplas opções de frequência (577 Hz a 133 kHz)
• Função de ohmímetro para ensaio de valores de resistência contínua externa
• Display digital da intensidade do sinal com representação gráfica
• Setas esquerda/direita para a localização precisa do gasoduto
• Bússola para indicação da direção do gasoduto
• Impressão em tempo real da profundidade e da corrente da tubulação

O transmissor serve como fonte de sinal para este sistema, com funcionalidade completa, alta inteligência e operação simples.

• Chave de alimentação:Interruptor de auto-bloqueio para controlo de potência
• Porta de saída:Soquete multi-núcleo de aviação para diferentes modos de saída de sinal
• Display LCD:Mostra frequência, nível de potência, modo, corrente, impedância e estado da bateria
• Chave de frequência:Mudanças na frequência do sinal de saída (inicial 577 Hz)
• Ajuste de potência:Seleciona entre baixa, média, alta e potência total
• Chave do menu:Acesso a configurações de frequência, medição de resistência e modo de multi-frequência
• Porta de carregamento:Φ2.1 suporte de carregamento para carregamento de baterias

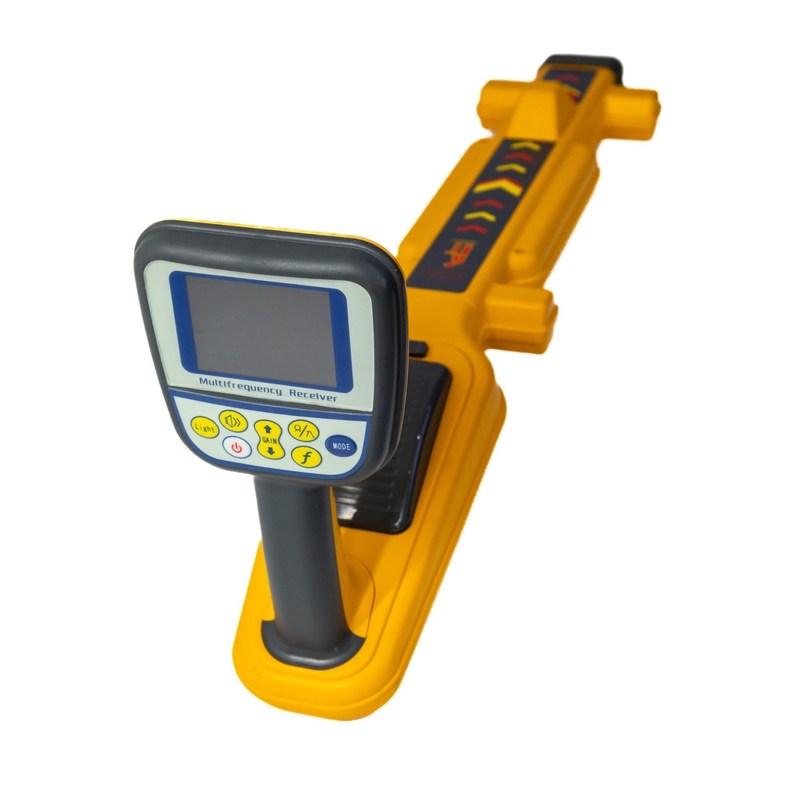

O receptor integra um circuito de sistema capaz de receber campos magnéticos específicos e convertê-los em sinais elétricos para exibição.Possui vários modos de trabalho para diferentes cenários de detecção.

• Display de frequência:Frequência de recepção de corrente (inicial 577 Hz)
• Força do sinal:Indicado através do comprimento da grelha e do visor de três dígitos
• Compasso de cores:Indica a direcção do gasoduto
• Profundidade e corrente:Medições em tempo real do gasoduto subterrâneo
• Controle de ganho:Intervalo dinâmico 000-140 dB (ajustado automaticamente por defeito)
• Modo de funcionamento:Pico estreito, pico largo, canal, frecha de pico largo, pico + canal
• Indicador de bateria:Mostra o nível de potência atual
• Controle de volume:Volume do zumbido ajustável

• Posicionamento de cabos de precisão utilizando métodos de cresta ou canal
• Medição precisa da profundidade no modo de ligação directa
• Informações por voz para reduzir a fadiga do operador durante uma utilização prolongada
• Força do sinal indicada pelo volume do áudio (forte/rápido = sinal forte)
• Indicação da direção e da fase da corrente quando se utiliza a frequência SS
