OTD & DDF Transformer Tester com LCD touchscreen XHYS101

Name: OTD & DDF Transformer Tester com LCD touchscreen XHYS101
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHYS101
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an Shaanxi China
Marca:	XZH TEST
Certificação:	ISO CE
Número do modelo:	XHYS101

Informações detalhadas

Lugar de origem:

Xi'an Shaanxi China

Marca:

XZH TEST

Certificação:

ISO CE

Número do modelo:

XHYS101

Destacar:

High Light

Destacar:

Teste de transformadores LCD TFT de ecrã grande

Teste do transformador Delta de Tan de Óleo

Teste do transformador do factor de dissipação dielétrico

Trading Information

Quantidade de ordem mínima:

1 unidade

Preço:

Negociável

Detalhes da embalagem:

embalagem de madeira

Tempo de entrega:

5-8 DIAS DE TRABALHO

Termos de pagamento:

T/T

Habilidade da fonte:

3000 unidades/ano

Descrição do produto

XHYS101 Testador de Perda Dielétrica de Óleo Isolante é um instrumento especializado de alta precisão projetado para a caracterização abrangente de fluidos isolantes usados em equipamentos elétricos de potência. Ele mede com precisão três parâmetros críticos de qualidade do óleo — fator de perda dielétrica (tan δ, OTD/DDF), permissividade relativa e resistividade volumétrica DC — fornecendo um perfil dielétrico completo que vai muito além de testes simples de tensão de ruptura. Integrando tecnologia avançada de microcomputador de chip único, o instrumento atinge automação totalmente autônoma de todo o fluxo de trabalho de teste: aumento de temperatura, manutenção precisa de temperatura, amostragem de dados de alta precisão, computação matemática, exibição de resultados em tempo real, impressão de relatórios e armazenamento de dados de longo prazo. Com tensão de teste AC de até 2200V e controle de temperatura de 40°C a 120°C, o XHYS101 é a ferramenta de diagnóstico definitiva para avaliação da condição do óleo de transformador, análise de envelhecimento e detecção de contaminação.

Especificações Técnicas

Parâmetro	Especificação
Parâmetros Medidos
Faixa de Capacitância	5 pF – 200 pF
Faixa de Permissividade Relativa	1.000 – 30.000
Faixa de Fator de Perda Dielétrica (Tan δ)	0.00001 – 100
Faixa de Resistividade DC	2.5 MΩ·m – 20 TΩ·m
Precisão de Medição
Permissividade Relativa	±(1–10)% da leitura
Fator de Perda Dielétrica	±(5% da leitura ± 0.0002)
Resistividade DC	±10% da leitura
Resolução
Capacitância	0.01 pF
Permissividade Relativa	0.001
Fator de Perda Dielétrica	0.00001
Tensão de Teste e Temperatura
Tensão de Teste AC	200 – 2200V, continuamente ajustável, 50 Hz
Tensão de Teste DC	0 – 500V, continuamente ajustável
Faixa de Temperatura	40–120°C
Precisão de Temperatura	±0.5°C
Alimentação e Fornecimento
Tensão de Alimentação	AC 220V ± 10%
Frequência de Alimentação	50 Hz / 60 Hz ± 1%
Consumo de Energia	500 W

Principais Recursos de Desempenho

Análise Completa do Perfil Dielétrico— Mede os três parâmetros críticos de qualidade do óleo em uma única execução de teste automatizada: fator de perda dielétrica (tan δ / OTD / DDF), permissividade relativa e resistividade volumétrica DC. Este conjunto de dados abrangente permite a avaliação do envelhecimento do óleo, contaminação por compostos polares, entrada de umidade e teor de partículas condutoras — muito além do que um simples teste de BDV pode revelar.
Automação Totalmente Autônoma— Microcomputador de chip único integrado controla todo o fluxo de trabalho automaticamente: aumento de temperatura para o alvo, manutenção térmica de precisão no ponto de ajuste, amostragem de dados de alta resolução, computação em tempo real e saída de resultados.
Controle de Temperatura de Ampla Faixa— Aquecimento de precisão de 40°C a 120°C com precisão de ±0.5°C permite a caracterização dielétrica dependente da temperatura. Medir tan δ em temperaturas elevadas revela degradação do óleo que pode não ser aparente à temperatura ambiente.
Tensão de Teste AC/DC Dupla— Saída AC continuamente ajustável (200–2200V, 50Hz) para medição de perda dielétrica e permissividade, mais saída DC (0–500V) para determinação da resistividade volumétrica.
Medição de Resistividade Ultra-Ampla— Faixa de resistividade DC de 2.5 MΩ·m a 20 TΩ·m cobre todo o espectro, desde óleo altamente contaminado até fluido isolante imaculado.
Tela Sensível ao Toque LCD de Alta Resolução— Grande display LCD TFT com interface de toque fornece visualização clara dos dados de medição e resultados de diagnóstico, com armazenamento de dados integrado para tendências de longo prazo.

Imagem do Produto

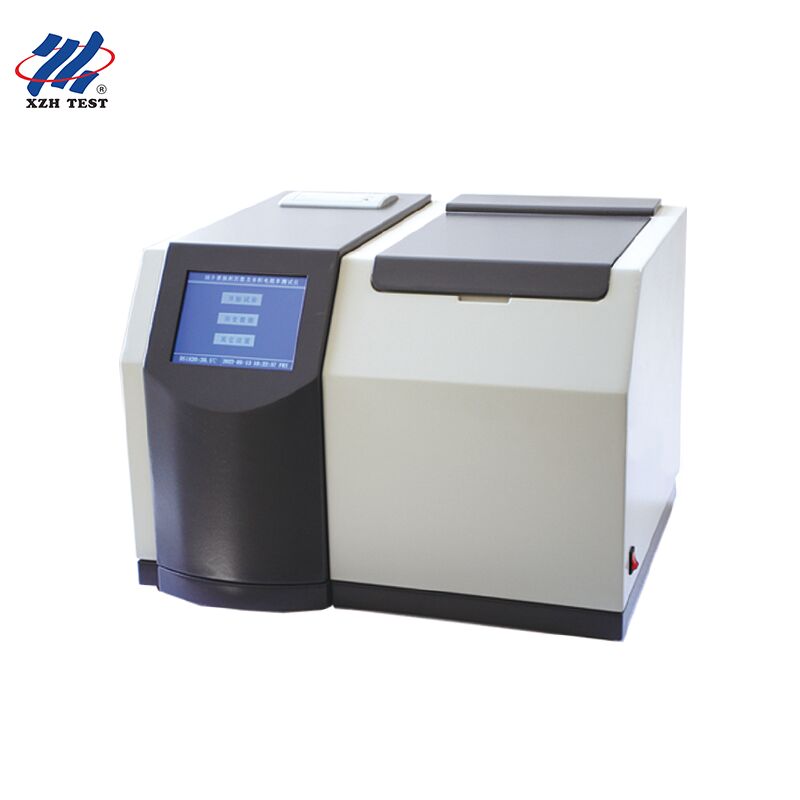

XHYS101 Insulating Oil Dielectric Loss Tester

Guia de Solução de Problemas

Problema A: Exibido "Curto-circuito na xícara do eletrodo"
Verifique se as ranhuras de posicionamento dos eletrodos interno e externo estão alinhadas e verifique se o eletrodo interno não está solto. A causa principal é tipicamente um eletrodo interno solto.

Problema B: Exibido "Por favor, execute a Calibração da Xícara Vazia"
Necessário quando a capacitância da xícara vazia está fora de 60±5 pF. Causas possíveis: (a) eletrodos mal posicionados; (b) xícara de óleo não limpa — impurezas entre os eletrodos requerem limpeza completa.

Problema C: Buzzer toca 5 vezes e o instrumento retorna à interface de inicialização
(a) Verifique se a capacitância da xícara vazia está dentro da faixa de 60±5 pF. (b) Verifique se a xícara de óleo está posicionada corretamente e se não há descarga ocorrendo.

Problema D: Tempo eletroquímico de resistividade DC permanece fixo em 60 segundos
Verifique se o relógio interno do instrumento está funcionando corretamente; ajuste o relógio, se necessário.

Problema E: O dígito menos significativo do parâmetro de tensão definido não é zero
Use a tecla [Diminuir] para reduzir o valor da tensão definida e, em seguida, use a tecla [Aumentar] para ajustar ao valor desejado.

Perguntas Frequentes

P1: Este testador é adequado para especialistas em monitoramento de condição de óleo de transformador?

Sim, o XHYS101 é o instrumento definitivo para programas de monitoramento de condição de óleo que vão além dos testes básicos de tensão de ruptura. Enquanto um testador de BDV apenas identifica contaminação grosseira, este instrumento mede tan δ (fator de perda dielétrica) e resistividade DC — parâmetros que revelam degradação precoce do óleo devido à oxidação, estresse térmico e acúmulo de contaminantes polares. Especialistas em monitoramento de condição podem rastrear esses parâmetros ao longo do tempo para prever a vida útil restante do óleo e construir orçamentos de substituição de óleo baseados em evidências.

P2: Laboratórios de pesquisa de alta tensão podem usá-lo para caracterização de materiais?

Absolutamente. Laboratórios de pesquisa que desenvolvem novos fluidos isolantes — ésteres sintéticos, ésteres naturais, nanofluidos e dielétricos mistos — requerem instrumentos capazes de caracterização dielétrica precisa em toda a faixa de temperatura. A faixa de 40–120°C do XHYS101 com precisão de ±0.5°C e precisão de ±5% de tan δ fornece dados de qualidade publicável. A medição de resistividade DC de até 20 TΩ·m é particularmente valiosa para caracterizar fluidos sintéticos ultra-puros usados em aplicações HVDC.

P3: Como ele atende empresas de análise forense de falhas elétricas?

Quando os transformadores falham, os investigadores forenses precisam determinar a causa raiz — e a condição do óleo é uma evidência chave. O XHYS101 fornece dados dielétricos quantitativos: tan δ elevado com baixa resistividade indica contaminação condutiva por arcos; tan δ elevado com resistividade normal sugere oxidação; mudanças na permissividade podem indicar entrada de umidade. Essas medições, combinadas com análise de gás dissolvido, fornecem evidências forenses abrangentes para reivindicações de seguro e suporte a litígios.

P4: É apropriado para consultores de extensão de vida útil de transformadores e gerenciamento de ativos?

Consultores de gerenciamento de ativos que aconselham sobre decisões de extensão de vida útil versus substituição de transformadores precisam de dados objetivos para justificar recomendações de milhões de dólares. As medições de perda dielétrica e resistividade do XHYS101 fornecem os dados granulares da condição do óleo necessários para modelar a vida útil restante. O monitoramento de tan δ em temperatura elevada revela a degradação do papel isolante que se correlaciona com o grau de polimerização (DP) — o padrão ouro para avaliação da vida útil do transformador.

P5: Especialistas em recuperação de óleo podem usá-lo para verificar a eficácia do tratamento?

Empresas de recuperação de óleo que processam óleo de transformador usado através de filtração, desgaseificação e tratamento com argila precisam demonstrar que o óleo recuperado atende às especificações. O XHYS101 fornece o perfil dielétrico completo antes e depois: a medição inicial quantifica o grau de contaminação e a medição pós-recuperação verifica a restauração para limites aceitáveis. Esta melhoria documentada justifica o investimento em recuperação e fornece garantia de qualidade de que o óleo recondicionado terá um desempenho confiável em serviço.
