Transformador de potência automático rápido portátil Instrumento de desmagnetizar a desgaussagem

Instrumento de desgaussagem do transformador de potência

Com princípio de atenuação da conversão de frequência de CC

O instrumento de desgaussage de transformadores de potência é um equipamento especial para eliminar os perigos do magnetismo residual após o ensaio de resistência de corrente contínua de transformadores de potência grandes.Desempenha um papel extremamente importante na proteção dos transformadores de potência transformadores do impacto de excitação corrente de entrada e garantir a operação segura.

Devido ao fenômeno de histerese inerente aos materiais ferromagnéticos,O magnetismo residual permanecerá no núcleo de ferro após a realização de operações como a medição da relação de tensão e da resistência de CC no transformador de potência.Devido à existência de magnetismo residual, quando o transformador é posto em funcionamento, o magnetismo residual do núcleo de ferro saturará o núcleo do transformador durante meio ciclo,gerando um grande número de harmônicos na corrente de excitaçãoIsto não só aumenta o consumo de energia reativa do transformador, mas também pode causar o mau funcionamento do protetor do relé. Por conseguinte, é necessário realizar trabalhos de desgaste antes da entrada em funcionamento do transformador para garantir o funcionamento seguro e normal do transformador.

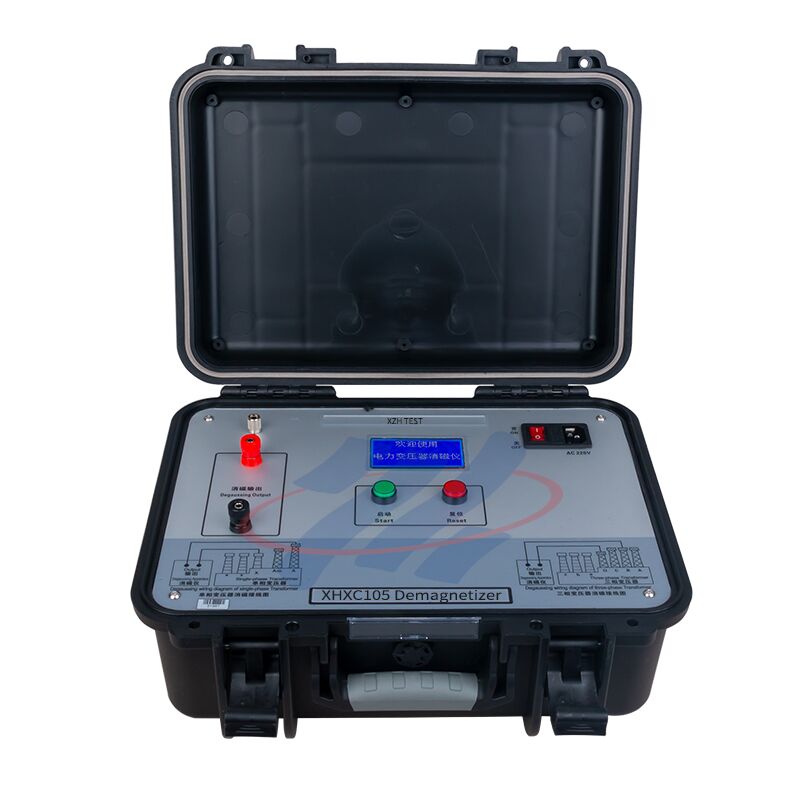

Este instrumento de descarga automática do transformador de potência XHXC105 adiciona um modo de descarga automático baseado na série original de produtos, de modo que os utilizadores não têm de repetir as operações.O tamanho do módulo LCD é aumentado para exibir informações mais ricasOperação com dois botões: vermelho para selecção e reinicialização, verde para confirmação e arranque, tornando a operação mais conveniente.O tempo de descarga do produto foi aumentado de 30 minutos para menos de 4 minutos..

Características
1, Adota a tecnologia patenteada - princípio de atenuação de conversão de frequência de CC;
2, O transformador trifásico só pode atingir o objectivo de desgaussagem desgaussando a fase B;
3, com juízo de estabilização automática do fluxo e funções de aquisição e processamento de dados AD de 16 bits;
4, com modo de descarga manual/automática;
5"Velocidade rápida de descarga - tempo único aumentado de 30min para não mais de 4min;
6"O efeito de desgaste é óbvio - aumentou de 80% para mais de 90% numa única passagem;
7"A linha de corrente para ensaios de resistência de CC pode ser utilizada diretamente para facilitar a correspondência com os ensaios de resistência de CC;
8, Usando a interface chinesa, a interface é clara e o progresso do desgaste é exibido em tempo real;
9"Apto para eliminar o magnetismo residual antes da entrada em funcionamento de transformadores de potência de grande escala e transformadores de 35 kV ou mais;especialmente para transformadores de grande capacidade com níveis de tensão de 330 kV e superiores;
★Este produto é de tamanho pequeno e leve, tornando-o muito adequado para utilização no local.

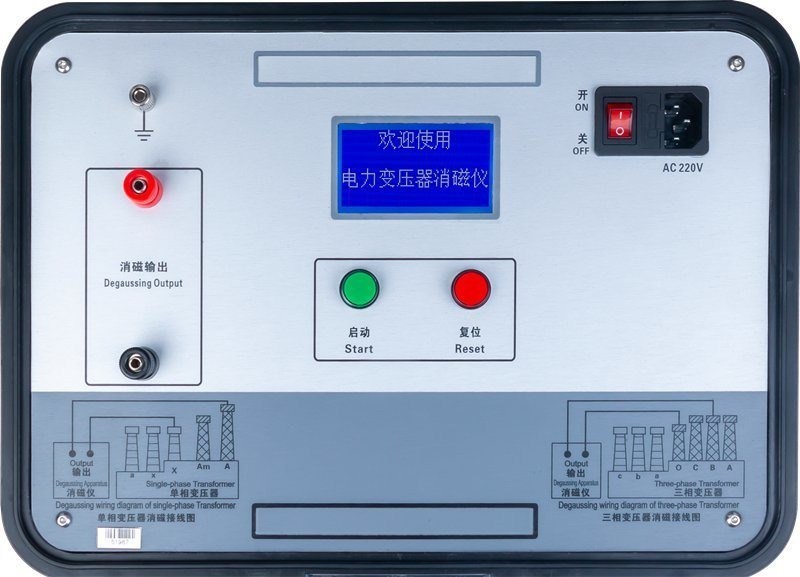

Saída de desgaussage:ligado ao transformador desgaussado ou à bucha do transformador

Ecrã LCD:exibe o modo de trabalho de desgaussage, o valor atual e o progresso do desgaussage

Interruptor de alimentação:Interruptor de alimentação AC 220V

Reiniciar (botão vermelho):modo e seleção de corrente/desgaussagem para acabar com a descarga/interromper a operação do instrumento

Iniciar (botão verde):Confirmação do menu/inicio da degassagem

Terminal terrestre:ligado ao fio de terra

AC 220V:Conecte-se à tomada de alimentação AC 220V.

Principais características de desempenho

1Adotar a tecnologia patenteada - princípio de atenuação de conversão de frequência de CC;

2O transformador trifásico só pode atingir o objectivo de desgaussagem desgaussando a fase B;

3Tem um julgamento automático de estabilização de fluxo e funções de aquisição e processamento de dados AD de 16 bits;

4. Com modo de descarga manual/automática;

5A velocidade de desgaste é rápida - uma única vez é aumentada de 30 minutos para não mais de 4 minutos;

6O efeito de desgaste é óbvio - aumentou de 80% para mais de 90% numa única passagem;

7A linha de corrente para ensaio de resistência de corrente contínua pode ser utilizada directamente para facilitar a correspondência com os ensaios de resistência de corrente contínua;

8. A interface em inglês é adotada, a interface é clara e o progresso de degassagem é exibido em tempo real;

9. Adequado para eliminar o magnetismo residual antes da entrada em funcionamento de transformadores de grande potência e transformadores de 35 kV e acima;especialmente para transformadores de grande capacidade com níveis de tensão de 330 kV e superiores;

10Este produto é pequeno e leve, tornando-o muito adequado para utilização no local.

A versão em inglês está disponível.
