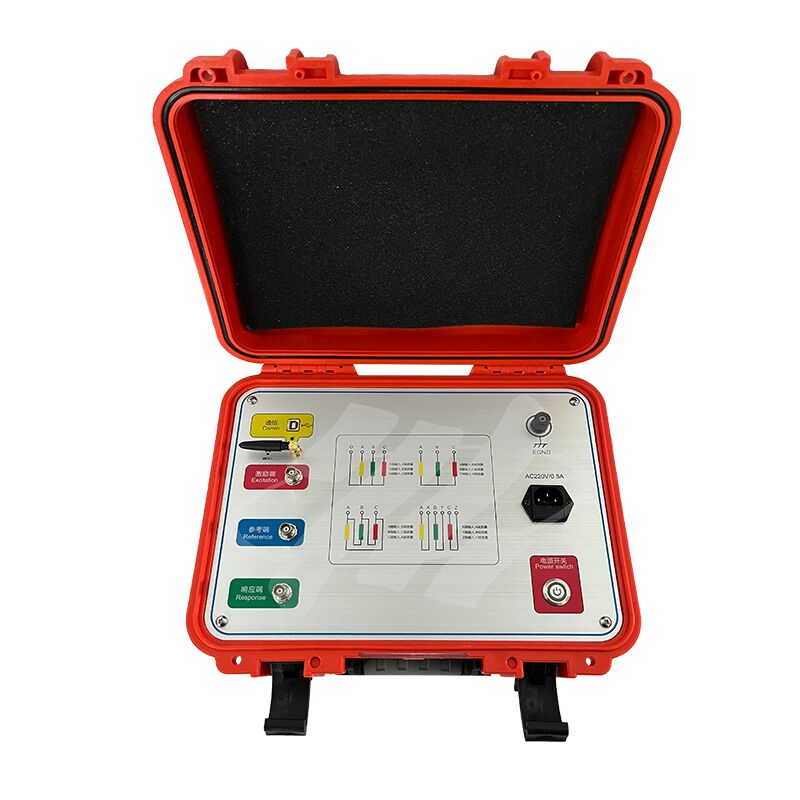

Xzh Método de análise da resposta de freqüência de ensaio para o Teste de deformação do enrolamento do transformador
Teste de deformação de enrolamento do transformador baseado pode fazer um diagnóstico preciso sobre a falha interna do transformador com base na medição dos parâmetros característicos dos enrolamentos do transformador no interior,utilizando o método de análise da resposta de frequência (FRA) desenvolvido e melhorado pelos países desenvolvidos
Parâmetros do produto
| Faixa de medição da amplitude |
(-120 dB) a (+20 dB) |
| Precisão da medição da amplitude |
0.1 dB |
| Impedância de entrada do sinal: |
1MΩ |
| Impedância de saída do sinal |
50Ω |
| Amplitude de saída do sinal |
± 20V |
| Percentagem de repetição do ensaio |
990,9% |
| Dimensões dos instrumentos de medição |
(LxWxH) 300X340X120 (mm) |
| Tamanho da caixa de alumínio do instrumento |
(LxWxH) 310X400X330 (mm) |
| Peso total |
13 kg |
| Temperatura de funcionamento |
-10oC a +40oC |
| Temperatura de armazenamento |
-20oC a +70oC |
| Umidade relativa |
< 90%, não condensante |
Principais características de desempenho
Aquisição e controlo utilizando um microprocessador altamente integrado e de alta velocidade.
Interface USB de comunicação utilizada entre um portátil e o instrumento.
A comunicação entre o computador portátil e o instrumento pode usar a interface Bluetooth sem fio ou a interface WIFI sem fio (opcional)
A interface WIFI sem fio pode ser convenientemente usada em tablets e smartphones.
O hardware adota a tecnologia de digitalização de alta velocidade DDS dedicada (EUA), que pode diagnosticar com precisão as falhas como enrolamento distorcido, inchado, deslocado, inclinado,Deformação de curto-circuito entre voltas e curto-circuito de contacto entre fases.
Amostragem A/D de 16 bits de dupla canalização de alta velocidade (no teste de campo, mover o modificador de toque e a curva de onda mostra uma mudança óbvia).
A amplitude de saída do sinal é regulada por software, o valor máximo de pico da amplitude é ± 10 V.
O O computador analisará automaticamente os resultados dos testes e gerará documentos electrónicos (Word).
O instrumento possui duas características de medição: medição por digitalização de frequência linear e medição por digitalização de frequência de segmento, compatível com o modo de medição de dois grupos técnicos na China.
As características de amplitude-frequência estão em conformidade com as especificações técnicas nacionais relativas ao teste de características de amplitude-frequência.Coordenada X (frequência) tem indexação linear e indexação logarítmica, para que possa imprimir a curva com indexação linear e de indexação logarítmica.
Sistema de análise automática dos dados de ensaio,
