Sistema portátil essencial para localização de falhas em cabos para detecção de isolamento de cabos de energia

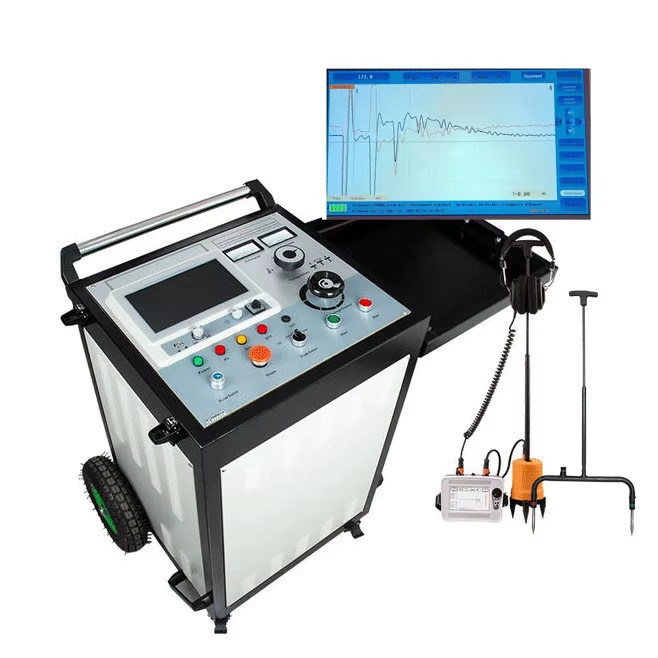

O XHHV535-2TSBO sistema de localização de falhas de cabo é utilizado para detectar a principal falha de isolamento de cabos de energia com níveis de tensão de 35 kV e abaixo e calibrar o comprimento do cabo.um testador de falhas de cabo e um gerador de pulsos de alta tensão.
O testador de falhas de cabo adota uma interface de software de operação simples, controlo centralizado por um microcomputador de um único chip, operação de tipo touch e uma bateria de lítio de grande capacidade.Está estável.Para evitar interferências na fonte de alimentação durante a descarga de impacto, é utilizado um sistema de alimentação e de alimentação independente.
Este sistema de teste de falhas de cabos é adequado para falhas de baixa resistência, curto-circuito, circuito aberto e fio quebrado de cabos de energia, cabos coaxial de alta frequência, cabos de luz de rua,e fios subterrâneos de vários materiais com diferentes secções transversais e diferentes meios, bem como fugas de alta resistência e flash de alta resistência sobre falhas.

Parâmetros técnicos

Parâmetros do pré-localizador de falhas do cabo:

• Frequência de amostragem: 1 MHz~400 MHz;
• Amplitude do pulso de baixa tensão: 300V±15%;
• Faixa de medição de distância: ≥ 120 km;
• Faixa de ensaio: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km;
• Largura do pulso: 0,15uS/0,30uS/0,60uS/1,20uS/2,4uS/5,0uS/7,5uS/10uS;
• Resolução mínima: 0,07 m;
• Área cega de ensaio: ≤ 10 m;
• Erro de medição: ≤ ± 0,5% × L+1m), L é o comprimento do cabo;
• Fornecimento de energia de trabalho: bateria de lítio de 10,4AH incorporada; tempo de carga é de cerca de 2 horas, tempo de trabalho é de 5 horas

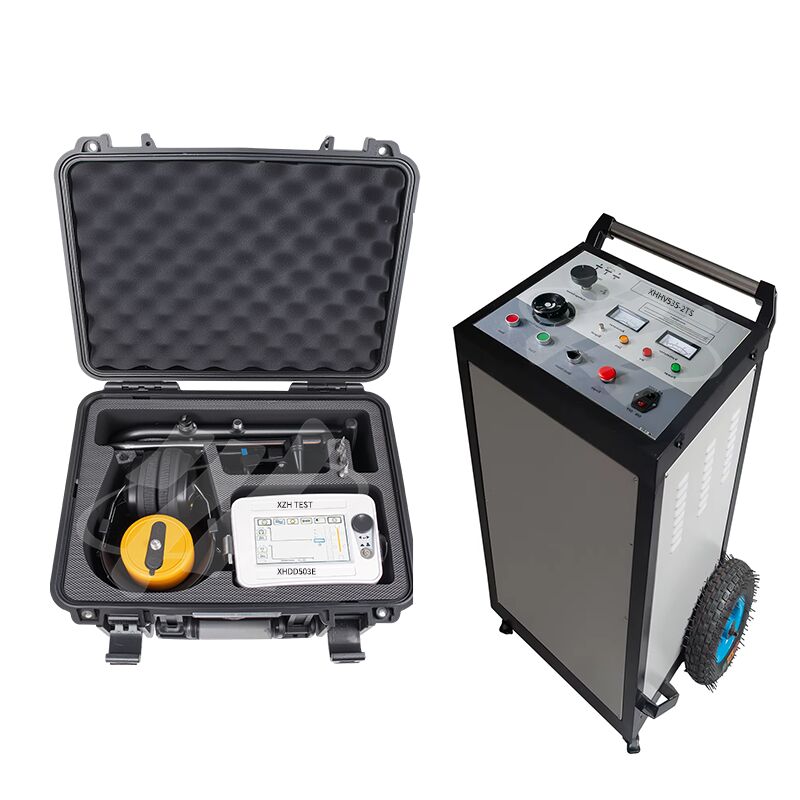

XHDD503E Indicador de falha do cabo

O indicador de falha do cabo XHDD503E usa o princípio de sincronização acústica-magnética de captação de vibrações e indução eletromagnética para determinar a localização específica do ponto de falha do cabo.Com a ajuda de um gerador de pulsos de alta tensãoOs fenômenos físicos como ondas de vibração,Ondas sonoras e ondas eletromagnéticas geradas pelo flash sobre a descarga do ponto de falha são coletadas pela sonda dedicada do instrumento de posicionamentoDepois de processamento inteligente pelo host, a distância de falha e o som de falha de saída são exibidos.Isso é..., a tarefa de posicionamento preciso do ponto de falha do cabo "diretamente acima do cabo, dentro do alcance de medição" está concluída.
XHDD503E pinpointer falha de cabo é adequado para baixa resistência, curto-circuito, circuito aberto, e falhas de fio quebrado de vários
cabos de alimentação, cabos coaxial e cabos e fios de baixa tensão com diferentes níveis de tensão, diferentes secções transversais, e
A utilização de meios diferentes, bem como fugas e flash sobre falhas de alta resistência.

Parâmetros principais:

Ancho de banda do canal de som
I All-pass: 100Hz~1600Hz.
Passagem baixa: 100Hz~300Hz.
I Alto passo: 160 Hz~1600 Hz.
Banda de transmissão: 200 Hz ~ 600 Hz.
Ajuste de canal: 8 níveis de som, magnético e tensão.
Saída sonora: ganho: 16 níveis (0-112 dB), impedância: 350Ω
Faixa de detecção: 0,00-99,99 ms, 75mV-75V
Precisão de detecção: Posicionamento: ≤ 0,1 m; Voltagem de passo: ≤ 0,5 m; Caminho: ≤ 0,5 m
Fornecimento de energia de trabalho: bateria de lítio padrão 4*18650.
Tempo de espera: mais de 8 horas
Temperatura ambiente: -25-65°C; Umidade relativa: ≤ 90%
Dimensões do volume: 428L×350W×230H
Peso total: 7 kg
