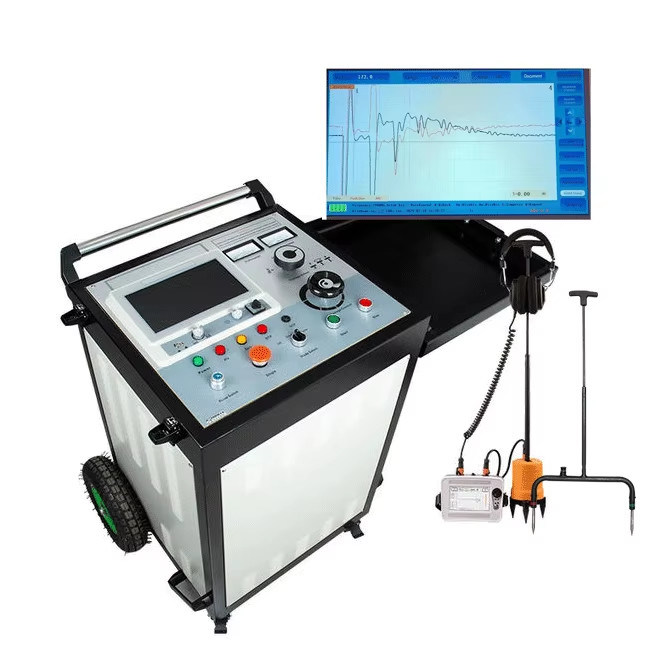

Sistema de localização de falhas de cabos de 35 kV com potência de descarga de 2048J

O sistema de localização de falhas em cabos XHHV535-4TSB foi projetado para detectar falhas principais de isolamento em cabos de energia com níveis de tensão de até 35kV e calibrar o comprimento do cabo. Este sistema abrangente inclui um testador de falhas em cabos e um gerador de pulsos de alta tensão.

O testador de falhas em cabos apresenta uma interface de software intuitiva com operação por toque, controle centralizado por microcontrolador e uma bateria de íon de lítio de alta capacidade embutida. Seu sistema de alimentação independente evita interferências durante a descarga de impacto, garantindo uma operação estável e confiável.

Este sistema é adequado para detectar várias falhas em cabos de energia, incluindo baixa resistência, curto-circuito, circuito aberto, fio partido, vazamento de alta resistência e falhas de flashover de alta resistência em diferentes tipos e materiais de cabos.

• Frequência de amostragem: 1MHz-400MHz
• Amplitude do pulso de baixa tensão: 300V±15%
• Faixa de medição de distância: ≥120km
• Faixas de teste: 100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
• Largura do pulso: 0.15μS a 10μS
• Resolução mínima: 0.07m
• Área cega de teste: ≤10m
• Erro de medição: ≤±(0.5%×L+1m), onde L é o comprimento do cabo
• Fonte de alimentação: Bateria de lítio de 10.4AH embutida (5 horas de operação, 2 horas de tempo de carregamento)

O pinpointer XHDD503E usa tecnologia de sincronização acústico-magnética para localizar com precisão falhas em cabos. Quando combinado com um gerador de pulsos de alta tensão, ele detecta fenômenos de descarga de flash através de ondas de vibração, ondas sonoras e ondas eletromagnéticas, exibindo a distância da falha e produzindo sinais audíveis para uma localização precisa da falha.

• Largura de banda do canal de som: 100Hz-1600Hz (opções de passagem total, passa-baixa, passa-alta, passa-faixa)
• Ajuste de 8 níveis para canais de som, magnéticos e de tensão
• Saída de som: Ganho de 16 níveis (0-112dB), impedância de 350Ω
• Faixa de detecção: 0.00-99.99ms, 75mV-75V
• Precisão de detecção: ≤0.1m (posicionamento), ≤0.5m (tensão de passo/caminho)
• Fonte de alimentação: 4×18650 baterias de lítio (8+ horas em espera)
• Temperatura de operação: -25℃ a 65℃
• Dimensões: 428×350×230mm
• Peso: 7kg
