Testador de Deformação de Enrolamento de Transformador com Tecnologia FRA| XHBX1501

Name: Testador de Deformação de Enrolamento de Transformador com Tecnologia FRA| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE/ISO
Número do modelo:	XHBX1501

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE/ISO

Número do modelo:

XHBX1501

Destacar:

High Light

Destacar:

DDS Frequência de varredura de precisão

Configuração de impressões digitais base de fábrica

Amostragem A/D de 16 bits em duplo canal

Trading Information

Quantidade de ordem mínima:

1 unidade

Preço:

Negociável

Detalhes da embalagem:

Embalagens de madeira

Tempo de entrega:

5-8 dias úteis

Termos de pagamento:

T/t

Habilidade da fonte:

2000 unidade/ano

Descrição do produto

Aplicação alvo:Fabricado especialmente para linhas de produção de transformadores e departamentos de controlo da qualidade que precisam de estabelecer impressões digitais de base da FRA precisas e rastreáveis antes da expedição do produto.Distintos dos instrumentos de diagnóstico de campo, the XHBX1501 focuses on factory-floor verification of winding integrity immediately after assembly — creating the authoritative reference dataset against which all future field measurements will be compared throughout the transformer's 30+ year service life.

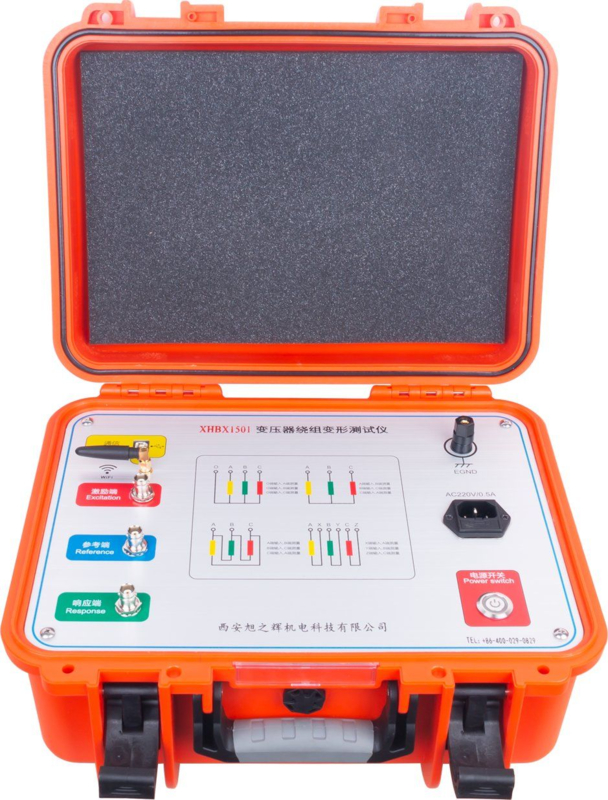

Teste de Deformação de Enrolamento do Transformador FRA Technology XHBX1501

O XHBX1501 Transformer Winding Deformation Tester utiliza avançadosAnálise da resposta de frequência (FRA)tecnologia para avaliar com precisão as condições de enrolamento interno do transformador, através da medição de parâmetros característicos em diferentes domínios de frequência,Este instrumento quantifica as alterações da resposta de enrolamento para determinar a gravidade da deformação, permitindo uma avaliação precisa de se os transformadores necessitam de manutenção ou reparação.Estabelece a impressão digital de referência FRA que ancora toda a estratégia de diagnóstico do ciclo de vida do transformador.

XHBX1501

Características-chave para a garantia da qualidade da produção

Estabelecimento de base da fábrica:Cria impressões digitais precisas de resposta de frequência para cada enrolamento de transformador recém-fabricado antes da remessa  o conjunto de dados de referência autorizado para todas as futuras comparações de campo,alegações de garantia, e investigações de falhas.

DDS Digital Frequency Sweeping:A tecnologia de síntese digital direta de precisão fornece diagnóstico de falha preciso em toda a faixa de 100Hz ∼ 2MHz, detectando torção de enrolamento, protuberância, deslocamento, inclinação, curto-circuitos entre voltas,e falhas de contacto de fase a fase durante os ensaios de produção.

Amostragem A/D de 16 bits em duplo canal:A captura de dois canais sincronizados de alta velocidade de dados de resposta de amplitude e fase garante a fidelidade de medição de nível de laboratório no chão de fábrica.

Capacidade de comparação dupla:A comparação horizontal (validação da simetria de fase A-B-C) garante que as três fases cumpram as tolerâncias de fabrico.A comparação longitudinal permite aos futuros técnicos de campo sobrepor as medições de serviço à linha de base da fábrica para a detecção precoce da degradação.

Modos de varredura dupla:Esfregação de frequência linear e segmentada com indexação linear ou logarítmica configurações flexíveis para corresponder a projetos específicos de transformadores e requisitos de especificação do cliente.

Geração automática de relatórios:Compila dados de ensaio, curvas de comparação e conclusões de diagnóstico aprovadas/não aprovadas em documentos Word formatadose registos de rastreabilidade da AQ.

DL/T911-2004 ConformidadeObservação total dos padrões da indústria energética, garantindo que os resultados dos testes de fábrica sejam aceites pelos clientes de serviços públicos, pelos inspectores externos e pelas autoridades reguladoras.

Especificações técnicas

Faixa de frequência de varredura	100 Hz 2MHz
Faixa de medição da amplitude	-100dB 20dB
Precisão da frequência de digitalização	00,005%
Impedância de saída do sinal	50Ω
Impedância de entrada de sinal	1MΩ
Amplitude de saída do sinal	Pico ± 10 V (regulado por software)
Amostragem A/D	Dual-Channel 16 bits de alta velocidade
Velocidade de ensaio	1 ¢ 2 minutos por enrolamento de fase
Comunicação	USB + Bluetooth opcional
Dimensões	310 × 400 × 330 mm (caixinha de alumínio)
Norma de conformidade	DL/T911-2004

Perguntas Frequentes

P1: Por que é essencial estabelecer uma impressão digital de base da fábrica para a gestão do ciclo de vida dos transformadores?

A linha de base da FRA da fábrica é o conjunto de dados de referência mais crítico para toda a vida útil de um transformador. field technicians comparing post-incident or maintenance FRA measurements have no authoritative "as-manufactured" signature to reference — forcing reliance on sister-unit comparisons that may mask gradual degradation shared across all unitsO XHBX1501 cria esta impressão digital dourada no ponto de fabrico, quando a geometria do enrolamento é conhecida por ser correta, fornecendo uma referência irrefutável para reivindicações de garantia,Verificação pós-transporteEsta é uma exigência padrão em muitas especificações de aquisição de serviços públicos para transformadores acima de 110 kV.

P2: Como o fluxo de trabalho de teste de fábrica se integra com os processos de QA de produção existentes?

O XHBX1501 foi concebido para integração perfeita nos testes de produção de transformadores.Uma medição completa de três fases de referência adiciona um tempo mínimo à sequência de ensaio existente na fábrica.A função de relatório automático do Word gera um documento formatado que contém todas as curvas de resposta de frequência, dados de comparação de fases,e conclusões aprovadas/não aprovadas ️ diretamente anexáveis ao pacote de documentação do ensaio de aceitação de fábrica (FAT) do transformador. A conectividade USB e Bluetooth opcional permitem a transferência de dados para bancos de dados de QA de fábrica e repositórios de entregas do cliente sem transcrição manual.

Q3: Que tipos de defeitos de enrolamento podem ser detectados durante os ensaios de produção?

O XHBX1501 identifica quatro categorias primárias de anomalias de enrolamento durante a produção: (1) Torção e protuberância do enrolamento de deformação radial devido a problemas de fixação irregular da bobina ou tensão do enrolamento;(2) Deslocamento e inclinação da bobina - desalinhamento axial detectável antes de o transformador sair da fábrica(3) Deformação por curto-circuito entre voltas ∙ evidência de danos no isolamento durante a montagem; e (4) falhas de contacto de fase para fase.A detecção desses defeitos na fábrica evita falhas de campo dispendiosas e reclamações de garantia, enquanto a tecnologia de varredura de precisão DDS garante que até mesmo as anomalias sutis são capturadas na impressão digital de base.

Q4: Como os dados de base da fábrica devem ser transferidos para o cliente final?

O XHBX1501 suporta múltiplos métodos de transferência de dados: (1) Geração automática de documentos do Word, relatórios formatados prontos para inclusão em pacotes de documentação FAT;(2) Exportação de armazenamento em massa USB ¥ ficheiros de dados brutos compatíveis com o software de análise fornecido aos clientes(3) Conexão direta de PC via USB para integração com sistemas de gestão de QA de fábrica.Recomendamos que os clientes forneçam tanto o relatório formatado em PDF/Word para referência imediata como os ficheiros de dados brutos para futuras comparações longitudinais utilizando o seu próprio software de análise da FRAO formato compatível com o DL/T911-2004 garante a interoperabilidade com as plataformas de diagnóstico de utilidade comum.

P5: A impressão digital de base pode verificar a integridade do enrolamento após o transporte para o local de instalação?

Depois que o transformador é transportado para o local de instalação, o transformador é colocado em um local de instalação.Uma medição rápida da FRA com qualquer instrumento compatível pode ser comparada com a linha de base da fábrica para verificar que não ocorreu deformação do enrolamento durante o transporte e manuseioA função de comparação longitudinal sobrepõe a medição no local directamente às curvas de referência de fábrica, destacando imediatamente quaisquer desvios.Isto é particularmente crítico para grandes transformadores de potência transportados a longas distâncias ou em terrenos difíceis, em que o deslocamento de enrolamento induzido pelo transporte é um modo de falha conhecido.A identificação de tais danos antes da colocação em serviço pode evitar falhas catastróficas em serviço e resolver as reclamações de seguro de transporte marítimo de forma eficiente.
