Teste de descarga parcial multifuncional para detecção em tempo real no local

Name: Teste de descarga parcial multifuncional para detecção em tempo real no local
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHJF801B
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	China
Marca:	XZH TEST
Certificação:	CE/ISO
Número do modelo:	XHJF801B

Informações detalhadas

Lugar de origem:

China

Marca:

XZH TEST

Certificação:

CE/ISO

Número do modelo:

XHJF801B

Destacar:

High Light

Destacar:

Teste de descarga parcial no local

detector PD do painel de distribuição

XHJF801B detecção ao vivo

Trading Information

Quantidade de ordem mínima:

1 unidade

Preço:

Negociável

Detalhes da embalagem:

Embalagens de madeira

Tempo de entrega:

5-8 dias úteis

Termos de pagamento:

T/t

Habilidade da fonte:

1000 unidades por ano

Descrição do produto

O XHJF801B é um testador multifuncional de descarga parcial (PD) quatro em um, projetado para detecção ao vivo em campo de equipamentos elétricos de alta tensão. Integrando detecção ultrassônica (AA/AE) sem contato/com contato, tensão de terra transiente (TEV), alta frequência (HF) e ultra-alta frequência (UHF), ele permite que equipes de concessionárias e equipes de manutenção de subestações localizem rapidamente defeitos de isolamento em painéis, GIS, transformadores e sistemas de cabos durante a operação energizada, reduzindo interrupções não planejadas e melhorando a confiabilidade da rede.

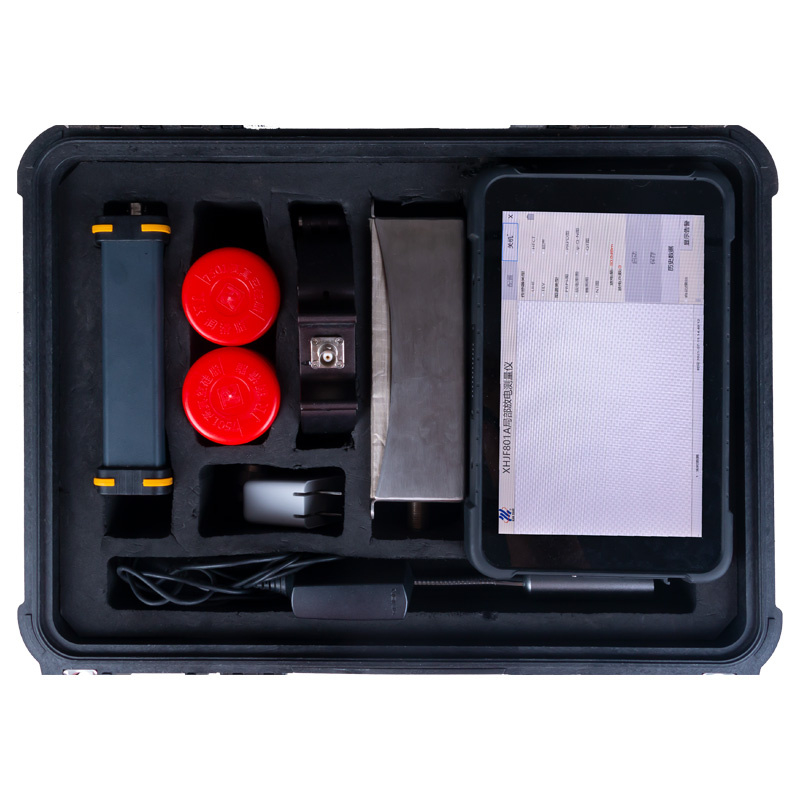

XHJF801B

Público-alvo

Projetado para equipes de inspeção de campo e detecção ao vivo:

Equipes de O&M de subestações e redes de distribuição realizando inspeção de PD energizada (ao vivo)

Equipes de manutenção de linhas de cabos testando juntas, terminações e cabos blindados

Engenheiros de campo de concessionárias de energia realizando manutenção baseada em condição (CBM) de painéis e GIS

Principais características

Detecção quatro em um: ultrassônica (AA/AE), TEV, HF e UHF em um único instrumento portátil

Processamento avançado de sinais de RF e alta frequência para alta sensibilidade e anti-interferência no local

Sensor ultrassônico acoplado ao ar sem contato embutido; sensor ultrassônico acoplado à superfície externo opcional

Janelas de análise de fase linear, PRPD e PRPS para diagnóstico intuitivo de descargas

Armazenamento de dados, visualização, exclusão e gravação de formas de onda para relatórios no local

Limiares de atenção/alarme multinível com prompts de amplitude codificados por cores

Bateria de lítio de grande capacidade para 6 a 8 horas de operação contínua em campo

Sistema operacional embarcado Linux para conveniente expansão futura de funções

Aplicações

Detecção ao vivo em campo de painéis (armários de interruptores) e GIS

Juntas de cabos, terminações e isolamento de cabos de alta tensão

Transformadores de potência e buchas durante inspeção energizada

Barramentos, isoladores e outros equipamentos elétricos energizados

Especificações técnicas

Sensor / Parâmetro	Especificação
Ultrassônico sem contato (AA)	Centro 40kHz ±1kHz; faixa -7~68dBuV; resolução 0.1dB
Ultrassônico com contato (AE)	20~80kHz (SF6) / 80~200kHz (óleo); dinâmico 60dB; resolução 0.1dB
Tensão de Terra Transiente (TEV)	3MHz~100MHz; faixa 0~60dBmV; resolução 0.1dB
Ultra-Alta Frequência (UHF)	300MHz~1500MHz; faixa -70~-10dBm; resolução 0.1dBm
Alta Frequência (HF)	0.3MHz~30MHz; faixa 0~70dB; ganho -30~20dB; entrada 50Ω
Ambiente operacional	-20°C~50°C; umidade 0~85%
Exibição	LCD TFT colorido de 5,6 polegadas, 480×640
Dimensões / Peso	230×170×48mm; 1,35kg
Vida útil da bateria	Cerca de 6 horas (bateria de lítio de grande capacidade)

FAQ

Quais equipamentos o XHJF801B pode testar no local?

Ele cobre painéis, GIS, transformadores de potência, buchas, cabos de alta tensão e juntas de cabos. Com quatro métodos de detecção (ultrassônico, TEV, HF e UHF), ele se adapta a diferentes tipos de equipamentos e condições de campo.

Ele pode realizar detecção ao vivo (energizada) sem interrupção?

Sim. O XHJF801B foi projetado para detecção ao vivo não intrusiva, de acordo com a especificação técnica de detecção ao vivo. Os sensores são colocados perto da superfície do equipamento ou dos cabos de aterramento, portanto, nenhuma interrupção de energia é necessária.

Qual método de detecção devo usar para painéis?

Para painéis, TEV (tensão de terra transiente) e ultrassônico (AA/AE) são os métodos primários. O TEV detecta descarga interna na superfície do gabinete, enquanto o ultrassônico localiza descarga superficial e corona.

Quanto tempo a bateria dura para um dia inteiro de inspeção?

A bateria de lítio de grande capacidade fornece cerca de 6 horas de operação contínua com uma única carga, o suficiente para um turno completo de inspeção de campo. O tempo de carregamento é de cerca de 2 a 4 horas.

Ele pode salvar dados e formas de onda para o meu relatório de inspeção?

Sim. Ele suporta armazenamento de dados, visualização e exclusão, além de gravação de formas de onda. Os arquivos podem ser exportados para uma unidade USB (FAT32) para relatórios e arquivamento.
