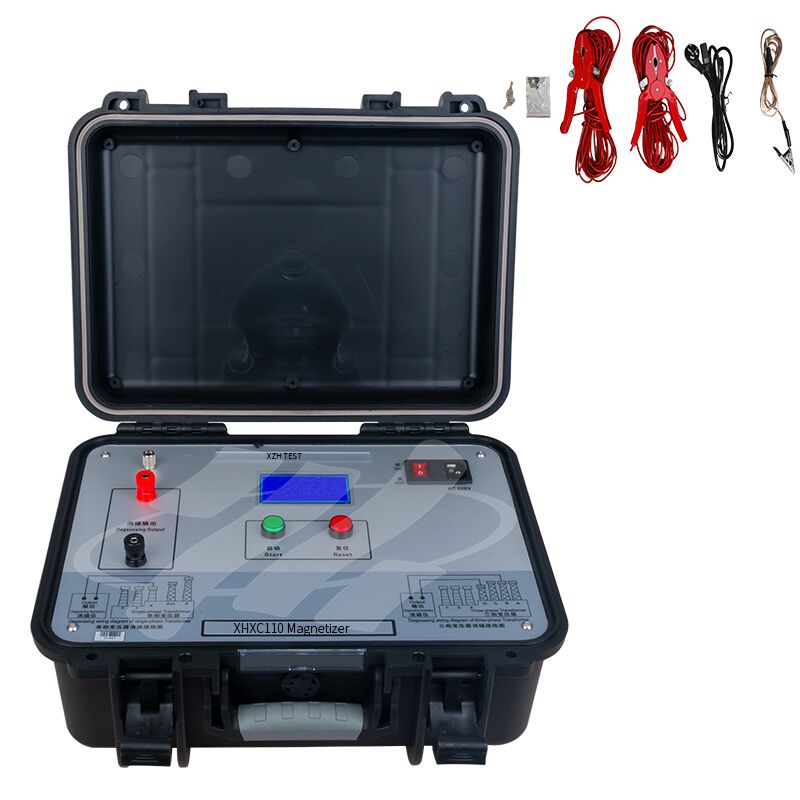

XHXC110 Transformador de potência e desmagnetizador de transformador de corrente
O XHXC110 é um dispositivo dedicado projetado para eliminar os riscos de magnetismo residual em grandes transformadores de potência e transformadores de corrente após testes de resistência de CC.Desempenha um papel fundamental na protecção destes equipamentos contra os impactos de corrente de entrada e na garantia de uma colocação em serviço segura..
Devido à histerese inerente dos materiais ferromagnéticos, o magnetismo residual permanece no núcleo de ferro após operações como medição da taxa de rotação e teste de resistência de CC de transformadores de potência.Este magnetismo residual causa saturação de meio ciclo do núcleo de ferro quando o transformador é colocado em operação, gerando harmônicos substanciais na corrente de excitação.Isto não só aumenta o consumo de energia reactiva do transformador, mas também pode desencadear um mau funcionamento dos protetores de reléPor conseguinte, a desmagnetização deve ser efectuada antes da colocação em funcionamento do transformador para garantir um funcionamento seguro e normal.
Com base na série de produtos original, o XHXC110 possui um modo de desmagnetização automática adicionado, eliminando a necessidade de operações repetidas do usuário.O módulo de cristal líquido foi ampliado para exibir informações mais ricas, e adota um design de operação de dois botões: um botão vermelho para seleção e reinicialização e um botão verde para confirmação e arranque, garantindo uma operação mais fácil.O tempo de desmagnetização foi reduzido dos 30 minutos originais para menos de 4 minutos.
Perigos do magnetismo residual
- Ativar o mau funcionamento dos dispositivos de proteção dos relé do transformador, levando a falhas repetidas na entrada em funcionamento do transformador;
- Causa aumentos de tensão quando as falhas de curto-circuito nas linhas de saída do transformador são eliminadas,induzindo um mau funcionamento da proteção do transformador e resultando numa interrupção total de energia das cargas em todos os lados do transformador;
- A corrente de entrada gerada quando um transformador descarregado na subestação A é ligado à fonte de alimentação induz uma "entrada simpática" nos transformadores em funcionamento nas subestações adjacentes B e C,causando arranque errado e quedas de energia em larga escala;
- A corrente de entrada pode danificar transformadores e disjuntores devido a uma potência elétrica excessiva;
- Induzem sobrevoltagem de comutação, danificando equipamentos elétricos;
- Componentes de corrente contínua em corrente de entrada causam sobre-magnetização dos circuitos magnéticos do transformador de corrente,Reduzir significativamente a precisão de medição e a velocidade de funcionamento correta dos dispositivos de proteção de relé;
- Um grande número de harmônicos na corrente de entrada polui gravemente a qualidade de energia da rede eléctrica;
- Causa aumentos ou quedas bruscas da tensão da rede, afetando o funcionamento normal de outros equipamentos elétricos.
Características de desempenho:
* Emprega tecnologia patenteada ∆ Princípio de atenuação de conversão de frequência de CC;
* Os transformadores trifásicos conseguem desmagnetizar desmagnetizando apenas a fase B;
* Dispõe de juízo automático de estabilização de corrente e de aquisição e processamento de dados AD de 16 bits;
* Dispõe de modos de desmagnetizar manual/automático;
* Velocidade rápida de desmagnetização reduzida de 30 minutos para não mais de 4 minutos por ciclo;
* Efeito de desmagnetização significativo aumentou de 80% para mais de 90% por ciclo;
* Pode utilizar directamente a linha actual de ensaio de resistência de CC, facilitando a integração com os ensaios de resistência de CC;
* Utiliza uma interface chinesa clara com exibição em tempo real do progresso de desmagnetizar;
* Adequado para eliminar o magnetismo residual em transformadores de grande potência e transformadores de instrumentos de 35 kV ou mais antes da colocação em serviço;especialmente adequado para transformadores de grande capacidade com níveis de tensão igual ou superior a 330 kV;
* Este produto é pequeno e leve, tornando-o ideal para utilização em campo.
