XHZ1320A
Visão Geral
Para sistemas de energia, os transformadores são equipamentos essenciais, portanto, sua operação confiável a longo prazo é fundamental para a estabilidade e confiabilidade de todo o sistema.

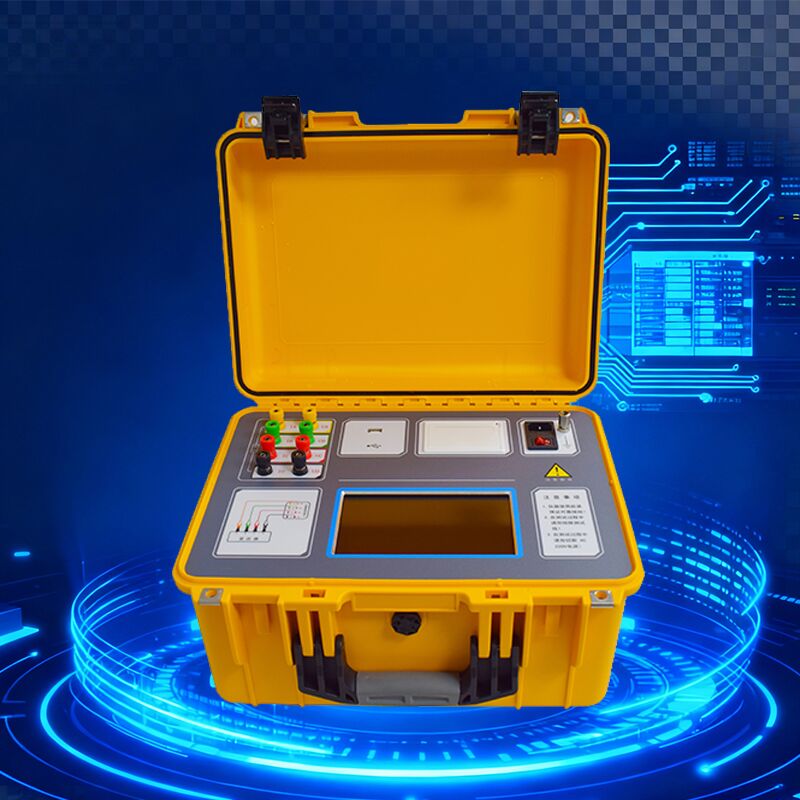

A resistência CC de um transformador é um item de teste obrigatório para produtos semiacabados, testes de fábrica de produtos acabados, instalação, testes de entrega e testes preventivos realizados pelos departamentos de energia durante a fabricação do transformador. Ele pode detectar efetivamente defeitos de fabricação, como seleção inadequada de material da bobina, problemas de soldagem, conexões soltas, fios ausentes e quebras de fios, bem como perigos potenciais que surgem após a operação. Para atender à demanda por medição rápida da resistência CC do transformador, nossa empresa desenvolveu um Testador de Resistência CC de Transformador, aproveitando suas vantagens técnicas proprietárias. Este instrumento é um testador de nova geração que integra testes do método de magnetização, testes trifásicos (Yn, Y, △) e funções de desmagnetização, tornando-o um dispositivo ideal para medir a resistência CC de grandes transformadores de energia. Ele apresenta um display LCD de alta resolução e tela grande em cores verdadeiras, combinado com controle por toque e um botão giratório para fácil operação no local. Com avisos de menu em chinês, a operação é simples e intuitiva: todos os testes de resistência CC podem ser concluídos com uma única fiação, garantindo velocidade de teste rápida, alta precisão e uma ampla faixa de medição.
Especificações Técnicas
| Corrente de Saída |
Monofásico: 20A, 10A, 5A, 1A, 0,1A, 10mA, <1mA
Trifásico: 10A+10A, 5A+5A, 1A+1A, 0,1A+0,1A |
| Faixa de Medição |
Monofásico:
Faixa de 20A: 0,5mΩ～1Ω
Faixa de 10A: 1,0mΩ～2Ω
Faixa de 5A: 10mΩ～4Ω
Faixa de 1A: 0,1Ω～20Ω
Faixa de 0,1A: 2,0Ω～200Ω
Faixa de 10mA: 50Ω～2kΩ
<1mA range: 500Ω～25kΩ
Trifásico:
Faixa de 10A + 10A: 0,5mΩ～0,8Ω
Faixa de 5A + 5A: 10mΩ～1,6Ω
Faixa de 1A + 1A 0,1 Ω ～ 8,0 Ω
Faixa de 0,1A+0,1A 2,0 Ω ～ 80 Ω |
| Precisão |
±(leitura × 0,2% + 2 dígitos) |
| Potência de Operação |
Fornecimento AC220V±10%, 50/60Hz |
| Temperatura de Operação |
-10℃～50℃ |
| Umidade Relativa |
<90%, sem condensação |
Precauções
* Ao testar o enrolamento do comutador sem carga, a comutação do comutador sem carga não é permitida durante o teste ou antes da descarga completa.
* Durante o teste ou descarga, a desconexão dos cabos de teste e o desligamento da chave de alimentação não são permitidos.
* Durante o teste do transformador, o enrolamento não medido do transformador deve estar em circuito aberto.
Serviço Pós-Venda
* Nossos produtos vêm com um cartão de garantia. Por favor, inspecione e preencha o cartão de garantia no local após a entrega do produto encomendado.
* O serviço de garantia é fornecido a partir da data da compra, com base no cartão de garantia, com manutenção vitalícia. Os reparos são gratuitos durante o período de garantia; após o período de garantia, taxas apropriadas serão cobradas por reparos e ajustes.
* A garantia não se aplica às seguintes situações:
▶ Desmontagem ou alteração do processo de fabricação do produto pelo usuário.
▶ Danos graves causados por armazenamento ou uso inadequado pelo usuário.
▶ Danos causados por outros motivos atribuíveis ao usuário.
