XHZ1320AX
Resumo
Nos sistemas de energia, os transformadores são equipamentos essenciais, pelo que o seu funcionamento a longo prazo e fiável está directamente ligado à estabilidade e fiabilidade de todo o sistema.

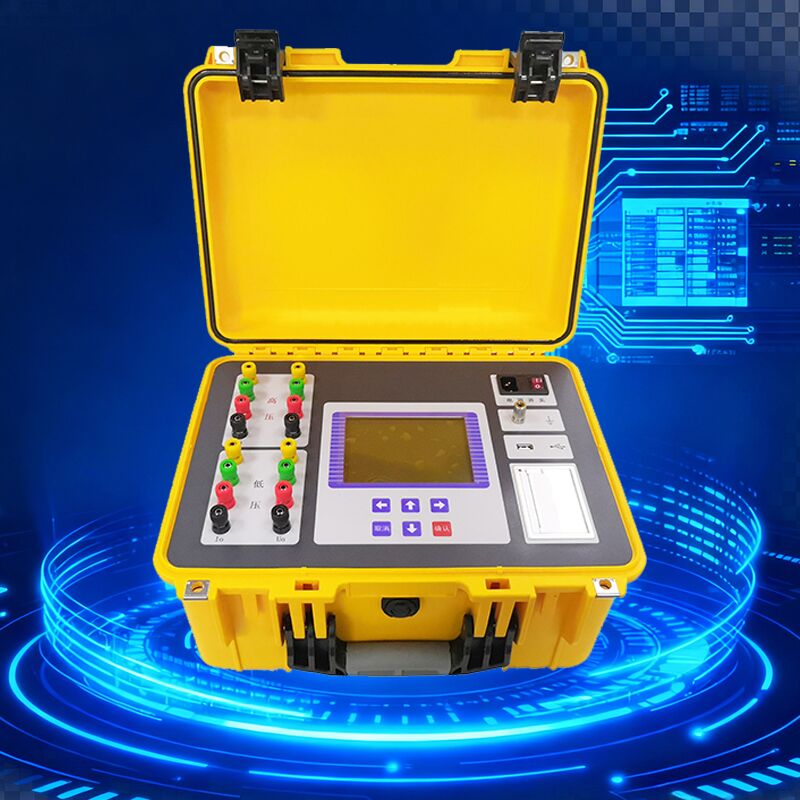

A resistência de corrente contínua de um transformador é um elemento de ensaio obrigatório para produtos semiacabados, inspecções de fábrica de produtos acabados, instalação, ensaios de entrega,e testes preventivos realizados pelos departamentos de energia durante a fabricação de transformadoresPode identificar eficazmente defeitos de fabrico, tais como seleção inadequada do material da bobina, falhas de soldagem, conexões soltas, fios em falta e quebras de fio,bem como os riscos potenciais que surgem após a operaçãoPara atender à demanda de medição rápida da resistência do transformador DC, a nossa empresa desenvolveu um Tester de Resistência do Transformador DC, alavancando as suas forças técnicas.Este instrumento é um testador rápido de nova geração integrando o método de teste de magnetização, testes de três fases (Yn, Y, △) e funções de desmagnetismo, tornando-o um dispositivo ideal para medir a resistência de CC de grandes transformadores de potência.É equipado com um ecrã LCD de alta resolução em cores verdadeiras, combinado com controle táctil e um botão de lançamento para uma operação conveniente no local.Todos os ensaios de resistência de CC podem ser realizados com um único fio, assegurando uma velocidade de ensaio rápida, uma precisão elevada e uma ampla gama de medições.
1Bloco terminal de alta tensão.
Conecta-se à caixa lateral de alta tensão do transformador.
2Bloco terminal de baixa tensão.
Conecta-se à caixa lateral de baixa tensão do transformador.
3Ecrã sensível ao toque.
Tamanho do ecrã: 7,0 polegadas; resolução: 1024×600.
4- Botão rotativo:
Permite o funcionamento de todas as funções do instrumento.
5Terminais de aterragem.
O instrumento deve estar solidamente aterrado, os pontos de aterramento em campo podem ter tinta ou ferrugem, que devem ser cuidadosamente limpos.
6Interruptor de energia.
Ligue o interruptor de alimentação e aguarde aproximadamente 2 segundos para ligar.
7- Impressora.
Resultados dos testes de impressões digitais.
8Interface de unidade flash USB.
Para ligar uma unidade flash USB externa para armazenar dados de ensaio, utilize uma unidade flash USB formatada em FAT ou FAT32; não retire a unidade flash USB durante o armazenamento.
Precauções:
Quando se ensaiar o trocador de torneiras sem carga, não é permitido trocar o trocador de torneiras sem carga durante o ensaio ou antes da descarga completa.
Durante o ensaio ou a descarga, não é permitido desconectar os cabos de ensaio ou desligar o interruptor de alimentação.
Durante os ensaios do transformador, os enrolamentos não medidos do transformador devem estar em circuito aberto.
