XH1340A
O teste de resistência CC do transformador é um item obrigatório para produtos semiacabados, inspeções de fábrica de produtos acabados, instalação, testes de entrega e manutenção preventiva conduzidos pelos departamentos de energia durante a fabricação de transformadores. Ele detecta efetivamente defeitos de fabricação, como seleção inadequada de material da bobina, falhas de soldagem, conexões soltas, fios condutores ausentes e rupturas de fios, bem como perigos potenciais que surgem após a operação.

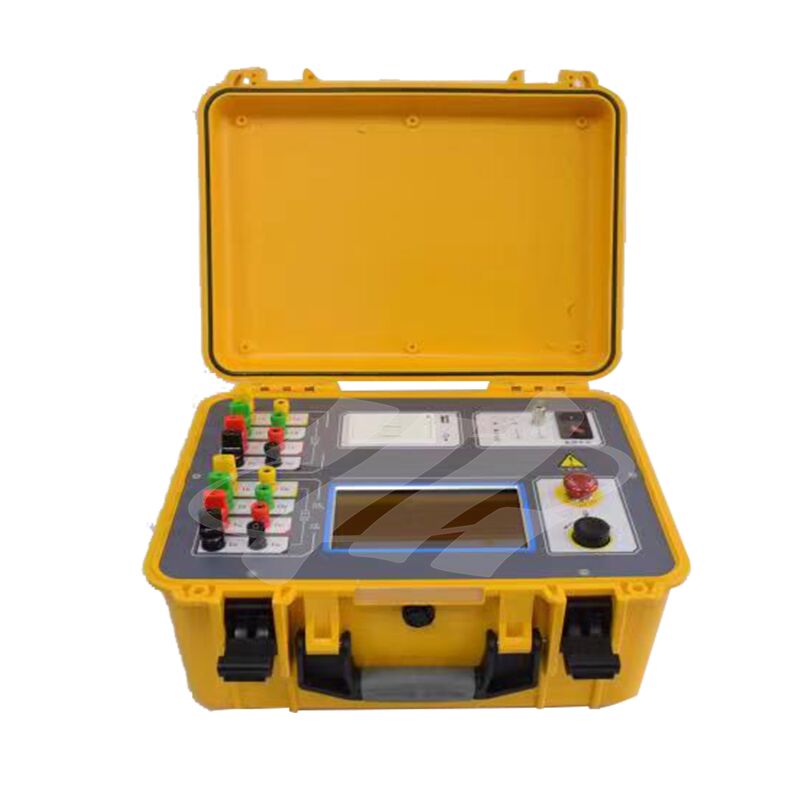

Para atender à demanda por medição rápida da resistência CC do transformador, nossa empresa desenvolveu um Testador de Resistência CC de Transformador, aproveitando seus pontos fortes técnicos proprietários. Este testador rápido de nova geração integra testes do método de magnetização, testes trifásicos (Yn, Y, △) e funções de desmagnetização, tornando-o um dispositivo ideal para medir a resistência CC em grandes transformadores de potência. Equipado com um display LCD de alta resolução e tela grande em cores verdadeiras, ele suporta controle por toque e operação por botão giratório para uso conveniente no local. Apresentando instruções de menu em chinês, a operação é simples e intuitiva: todos os testes de resistência CC podem ser concluídos com uma única fiação, garantindo velocidade de teste rápida, alta precisão e uma ampla faixa de medição.
Características de Desempenho
★ A medição trifásica pode ser usada para testar enrolamentos Yn, Y e Δ, e a taxa de desequilíbrio trifásico pode ser calculada.
★ A fonte de alimentação de teste tem uma corrente de saída máxima de 40A e uma faixa de teste de 0-25kΩ, atendendo aos requisitos de teste da maioria dos transformadores. Ele também integra funções de magnetização e desmagnetização para atender a várias necessidades de teste no local.
★ O processo de teste pode calcular automaticamente a taxa de variação da resistência em 5S, 15S e 30S, auxiliando os testadores na avaliação da estabilidade dos dados de teste e na prevenção de leituras incorretas.
★ O instrumento possui múltiplas funções de proteção, incluindo proteção contra conexão incorreta de 380V, proteção contra força eletromotriz reversa, proteção contra circuito aberto e proteção contra falha de energia, bem como uma função de alarme de desconexão do fio terra.
★ O instrumento é equipado com uma impressora térmica, com uma capacidade de armazenamento interna de 200 entradas de dados e suporte para armazenamento em larga escala via unidade flash USB.
★ Um display de tela grande de 7 polegadas em cores verdadeiras de nível industrial com um design limpo e simples, controle total por toque e operação por botão giratório, criando uma experiência de interação homem-máquina confortável e conveniente.
Solução de Problemas
1. Ao testar o enrolamento do comutador sob carga, a comutação do comutador sob carga não é permitida durante o teste ou antes que ele seja totalmente descarregado;
2. Os cabos de teste não devem ser removidos durante o teste;
3. Durante o teste do terminal de alta tensão, os terminais de média tensão e baixa tensão do transformador devem estar em circuito aberto;
