XHBX1501
Visão Geral do Produto
Uma vez que o projeto e a fabricação de um transformador são finalizados, suas bobinas e estrutura interna são fixas. Para um transformador multi-enrolamento, bobinas com a mesma classe de tensão e método de enrolamento terão parâmetros definitivos (Ci, Li), levando a respostas características no domínio da frequência fixas. Isso significa que os espectros de frequência das bobinas trifásicas são comparáveis.
Curto-circuitos entre espiras ou fase-fase durante os testes, impactos durante o transporte (causando deslocamento da bobina) ou deformação da bobina devido a forças eletromagnéticas durante a operação de curto-circuito/falha alterarão os parâmetros distribuídos dos enrolamentos do transformador. Isso modifica ainda mais as características originais do domínio da frequência, como alterações de amplitude nas respostas de frequência e deslocamentos de frequência de ressonância. O Testador de Enrolamento de Transformador, desenvolvido com base em métodos de análise de resposta, é um dispositivo de teste não destrutivo inovador para falhas internas do transformador. É adequado para detectar falhas estruturais internas em transformadores de potência com classificação de 63kV a 500kV.
Este testador quantifica as mudanças de resposta dos parâmetros do enrolamento do transformador em diferentes domínios de frequência. Ele determina o grau de deformação interna do enrolamento analisando a magnitude das mudanças de parâmetro, a amplitude/região dos deslocamentos de resposta de frequência e a tendência dessas variações. Isso permite que os usuários julguem se o transformador sofreu danos graves e requer revisão com base nos resultados da medição.
Para transformadores operacionais, a gravidade da falha pode ser avaliada comparando os espectros característicos das bobinas defeituosas—mesmo sem dados históricos de características do domínio da frequência. Naturalmente, ter dados originais de características do enrolamento fornece suporte mais preciso e confiável para avaliar a operação do transformador, análise pós-falha e manutenção.

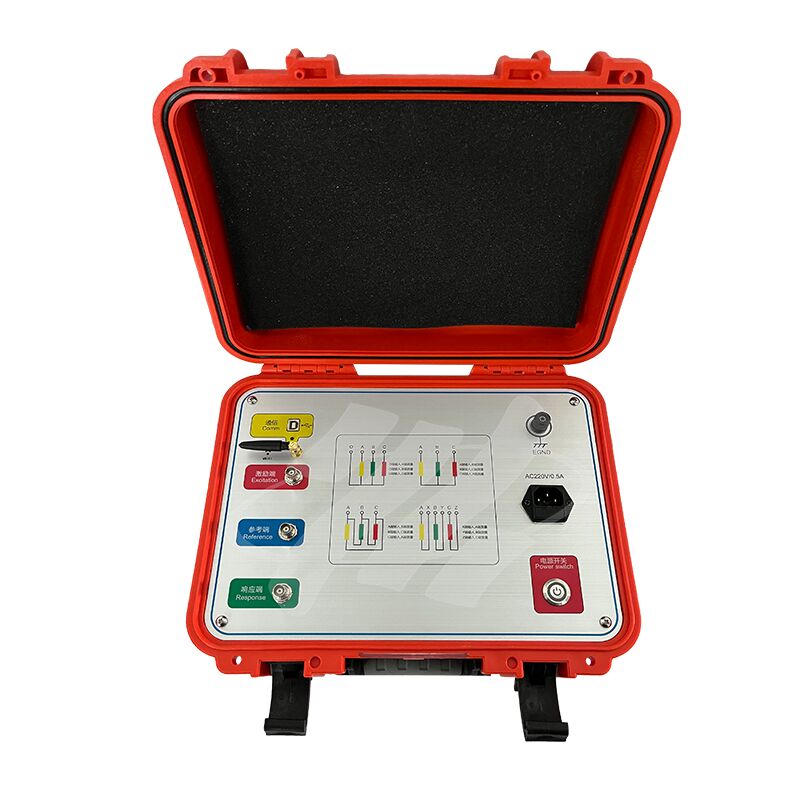

O Testador de Enrolamento de Transformador possui um sistema de medição de alta precisão composto por um laptop e um microcomputador de chip único. Possui estrutura compacta, operação simples e funções abrangentes de teste/análise. Os usuários podem operá-lo independentemente após consultar o manual do usuário ou concluir um treinamento de curto prazo.
Parâmetros Técnicos
| Método de Varredura |
Distribuição de Varredura Linear |
| Faixa de medição de frequência de varredura |
(0,5kHz)-(1MHz), 2000 pontos de varredura |
| Faixa de medição de amplitude |
(-120dB) a (+20dB) |
| Precisão da medição de amplitude |
0,1dB |
| Precisão da frequência de varredura |
0,005% |
| Impedância de entrada do sinal |
1MΩ |
Áreas de Aplicação:
* Sistemas de energia: geração, transmissão, transformação e distribuição de energia;
* Fábricas e minas: plantas de fabricação em larga escala e várias empresas de mineração;
* Metalurgia e petroquímica: fundição, indústria química, tratamento de água, etc.;
* Transporte: portos/ferrovias/rodovias/aeroportos e iluminação pública municipal, etc.;
* Empresas e instituições: departamentos de logística de grandes empresas e instituições;
* Indústria da construção: grandes empresas de construção e gerenciamento de propriedades;
* Instalação e teste de equipamentos de energia: empresas de instalação e comissionamento de energia de vários níveis;
