Testador de Transformador Portátil com Interfaces Sem Fio| XHBX1501

Name: Testador de Transformador Portátil com Interfaces Sem Fio| XHBX1501
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHBX1501
Price: 4,115.00 USD
Availability: InStock

Detalhes do produto:

Lugar de origem:	Xi'an Shaanxi China
Marca:	XZH TEST
Certificação:	ISO CE
Número do modelo:	XHBX1501

Informações detalhadas

Lugar de origem:

Xi'an Shaanxi China

Marca:

XZH TEST

Certificação:

ISO CE

Número do modelo:

XHBX1501

Destacar:

High Light

Destacar:

Teste de transformador de interface Bluetooth sem fio

Equipamento de ensaio de transformadores de interface Wi-Fi sem fios

Analisador de transformador portátil

Trading Information

Quantidade de ordem mínima:

1 conjunto

Detalhes da embalagem:

embalagem de madeira

Tempo de entrega:

5-8 DIAS DE TRABALHO

Termos de pagamento:

T/T

Habilidade da fonte:

3000 unidades/ano

Descrição do produto

Analisador de Deformação de Enrolamento de Transformador XHBX1501 é um instrumento portátil de Análise de Resposta de Frequência (FRA) controlado por PC, projetado para detecção não destrutiva de falhas mecânicas internas em transformadores de potência com classificação de 63kV a 500kV. Cada enrolamento de transformador possui uma assinatura de resposta de frequência única determinada por seus parâmetros de capacitância distribuída (Ci) e indutância (Li). Eventos que deslocam fisicamente os enrolamentos — como falhas de curto-circuito, impactos de transporte ou forças eletromagnéticas — alteram essas assinaturas. O XHBX1501 emprega uma arquitetura de laptop mais microcontrolador para medição de alta precisão, transmitindo dados via Bluetooth ou Wi-Fi para um PC complementar que processa automaticamente os resultados, gera relatórios profissionais em formato Word e arquiva assinaturas de linha de base para tendências de condição a longo prazo. Sua capacidade de medição de modo duplo — combinando varredura de frequência linear e métodos de varredura de frequência segmentada — garante compatibilidade com as práticas industriais chinesas estabelecidas e emergentes.

Série XH1501 vs XH1502: O XHBX1501 é a configuração sem fio controlada por PC que oferece conectividade Bluetooth/Wi-Fi, varredura de modo duplo (linear + segmentada) e geração automática de relatórios Word. O XHBX1502 é a configuração autônoma com tela sensível ao toque, LCD integrado, varredura baseada em DDS e saída de sinal mais alta de ±20V.

Especificações Técnicas

Parâmetro	Especificação
Desempenho de Medição
Repetibilidade do Teste em Fase	99,9%
Precisão da Frequência de Varredura	0,005%
Amostragem Analógico-Digital	A/D de alta velocidade de 16 bits de canal duplo
Exibição da Escala de Frequência	Linear e logarítmica (selecionável pelo usuário)
Características do Sinal
Amplitude de Saída do Sinal	±20 V (ajustável por software, pico máximo ±10V)
Impedância de Saída do Sinal	50 Ω
Impedância de Entrada do Sinal	1 MΩ
Conectividade e Dados
Interfaces Sem Fio	Bluetooth + Wi-Fi (duplo sem fio)
Arquitetura de Controle	PC Laptop + microcontrolador (MCU)
Formato do Relatório	Documentos gerados automaticamente
Modos de Varredura	Varredura linear + varredura segmentada (modo duplo)
Aplicação e Físico
Classificação Aplicável do Transformador	63 kV – 500 kV
Invólucro	Caixa do instrumento em liga de alumínio (vermelha)
Portabilidade	Design compacto e leve para implantação em campo

Principais Recursos de Desempenho

Conectividade Dupla Sem Fio — Interfaces simultâneas Bluetooth e Wi-Fi fornecem transmissão de dados sem fio flexível para o laptop de controle, eliminando conexões de cabos entre o instrumento e o PC para uma configuração de espaço de trabalho de subestação mais segura e organizada.
Varredura de Frequência de Modo Duplo — Combina capacidades de medição de frequência de varredura linear e frequência de varredura segmentada em um único instrumento, garantindo compatibilidade com as duas principais abordagens técnicas atualmente adotadas em toda a indústria de energia chinesa. Os usuários podem selecionar o modo ideal para cada cenário de teste.
Arquitetura Controlada por PC com Precisão de MCU — O controle do laptop emparelhado com um microcontrolador dedicado de chip único combina a precisão de medição de hardware embarcado com as capacidades de processamento, armazenamento e visualização de dados de um PC completo — permitindo análises comparativas complexas sem limitações de exibição do instrumento.
Relatórios Profissionais Gerados Automaticamente — O software complementar analisa automaticamente os resultados dos testes e gera documentos eletrônicos completos em formato, incluindo gráficos de resposta de frequência, análise de desvio e conclusões de diagnóstico — prontos para distribuição imediata como registros de comissionamento ou relatórios de manutenção.
A/D de Alta Velocidade de 16 Bits de Canal Duplo — A amostragem analógico-digital de alta resolução captura mudanças sutis na forma de onda — mesmo eventos de comutação de trocador de tomadas produzem variações de curva claramente visíveis durante testes no local, fornecendo confirmação em tempo real da sensibilidade da medição.
Exibição de Frequência Linear/Logarítmica Selecionável — O eixo de frequência horizontal suporta dimensionamento linear e logarítmico, permitindo que os usuários escolham o modo de exibição que melhor destaca as regiões de frequência mais relevantes para seus objetivos de diagnóstico.
Amplitude de Sinal Ajustável por Software — A amplitude do sinal de saída é controlada por software com uma amplitude de pico máxima de ±10V, permitindo a otimização dos níveis de acionamento para diferentes tamanhos de transformadores e configurações de enrolamento.
Diagnóstico Independente da Linha de Base — Mesmo sem dados históricos de resposta de frequência de um transformador conhecido e saudável, a análise comparativa de espectros entre bobinas defeituosas e saudáveis permite a avaliação de falhas. Os dados originais de frequência do enrolamento, quando disponíveis, aprimoram significativamente o rastreamento de desempenho a longo prazo e o planejamento de manutenção preditiva.

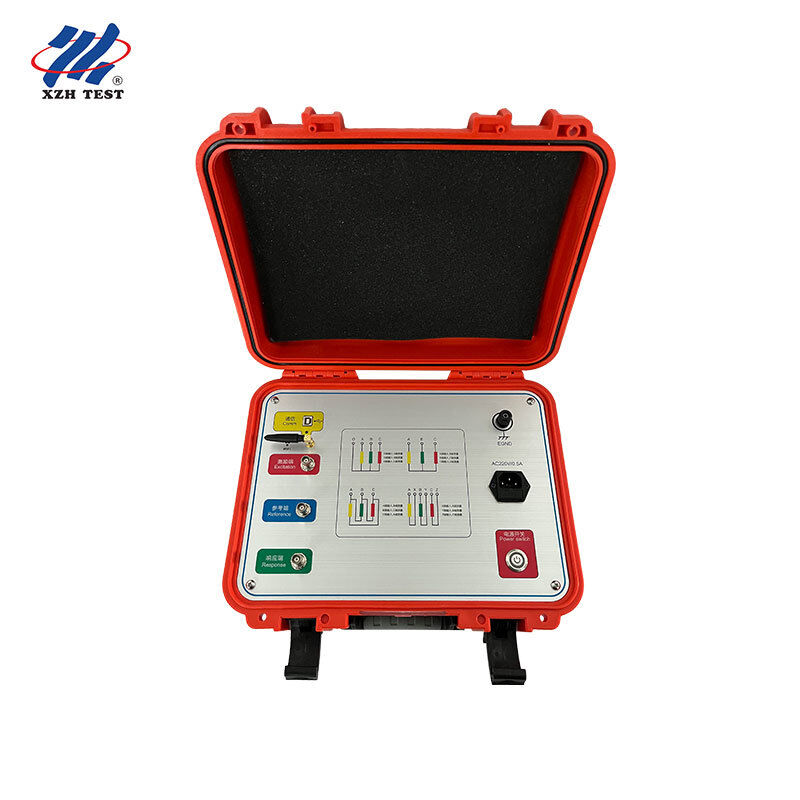

Imagem do Produto

XHBX1501

Perguntas Frequentes

P1: Este analisador é adequado para provedores de serviços de teste e diagnóstico de campo móvel?

Sim, o XHBX1501 foi projetado especificamente para provedores de serviços de diagnóstico móvel que viajam para várias subestações de clientes. A arquitetura baseada em laptop significa que os técnicos de campo podem carregar um laptop padrão para controlar o instrumento em todos os locais de clientes — sem a necessidade de aprender uma interface de instrumento proprietária. A conectividade sem fio Bluetooth/Wi-Fi elimina riscos de tropeço com cabos no espaço de trabalho da subestação, enquanto os relatórios Word gerados automaticamente produzem documentação profissional e pronta para o cliente no local. A capacidade de varredura de modo duplo garante compatibilidade, independentemente do padrão da indústria chinesa que um cliente específico segue.

P2: Este instrumento pode suportar monitoramento remoto com coleta de dados sem fio?

Absolutamente. As interfaces sem fio duplas do XHBX1501 (Bluetooth + Wi-Fi) permitem cenários de implantação flexíveis que instrumentos autônomos não conseguem igualar. Os técnicos podem posicionar o instrumento nos terminais do transformador enquanto operam o laptop de controle a uma distância segura, ou mesmo de dentro de uma sala de controle da subestação. A interface Wi-Fi suporta conectividade de longo alcance para cenários onde o operador precisa manter separação física de equipamentos energizados, e os relatórios Word gerados automaticamente podem ser enviados imediatamente por e-mail para equipes de engenharia remotas para diagnóstico colaborativo sem atrasos de pós-processamento.

P3: Como ele atende aos programas de avaliação de infraestrutura de transformadores envelhecidos?

As concessionárias com grandes frotas de transformadores envelhecidos precisam de avaliação de condição sistemática e econômica para priorizar orçamentos de substituição e reforma. A arquitetura baseada em laptop do XHBX1501 é ideal para esses programas: um único laptop de emissão padrão pode servir como plataforma de controle para vários instrumentos implantados em diferentes subestações, com todos os dados de teste centralizados em um banco de dados comum. A varredura de modo duplo garante compatibilidade com linhas de base de comparação legadas (geralmente varredura linear) e análise moderna de varredura segmentada, permitindo tendências significativas mesmo quando medições históricas foram feitas com diferentes gerações de instrumentos.

P4: É apropriado para instituições de educação e pesquisa em engenharia elétrica?

Universidades e institutos de pesquisa que ensinam engenharia de alta tensão e diagnóstico de transformadores se beneficiam da arquitetura controlada por PC do XHBX1501. Os alunos podem observar todo o fluxo de trabalho de medição e análise na tela do laptop durante demonstrações de laboratório, entendendo não apenas a execução do teste, mas os princípios subjacentes de resposta de frequência. Os relatórios Word gerados automaticamente com conjuntos de dados completos suportam projetos de pesquisa de pós-graduação que exigem evidências experimentais documentadas, enquanto a capacidade de varredura de modo duplo permite estudos comparativos entre metodologias de varredura linear e segmentada — valioso para publicações acadêmicas sobre técnicas de diagnóstico FRA.

P5: Consultorias independentes de engenharia elétrica podem usá-lo para pesquisas de condição de transformadores?

Consultorias de engenharia independentes que realizam pesquisas de condição de transformadores para vários clientes de concessionárias, industriais e comerciais precisam de instrumentos que produzam entregas padronizadas e profissionais. A geração automática de relatórios Word do XHBX1501 elimina a escrita manual demorada de relatórios que normalmente segue os testes de campo, permitindo que os consultores entreguem relatórios finais aos clientes antes de sair do local. A conectividade sem fio permite que o consultor opere o laptop de uma zona segura enquanto o instrumento realiza a varredura nos terminais do transformador, e a capacidade de medição de modo duplo significa que um único instrumento atende a todos os clientes, independentemente de seu padrão técnico preferido.
