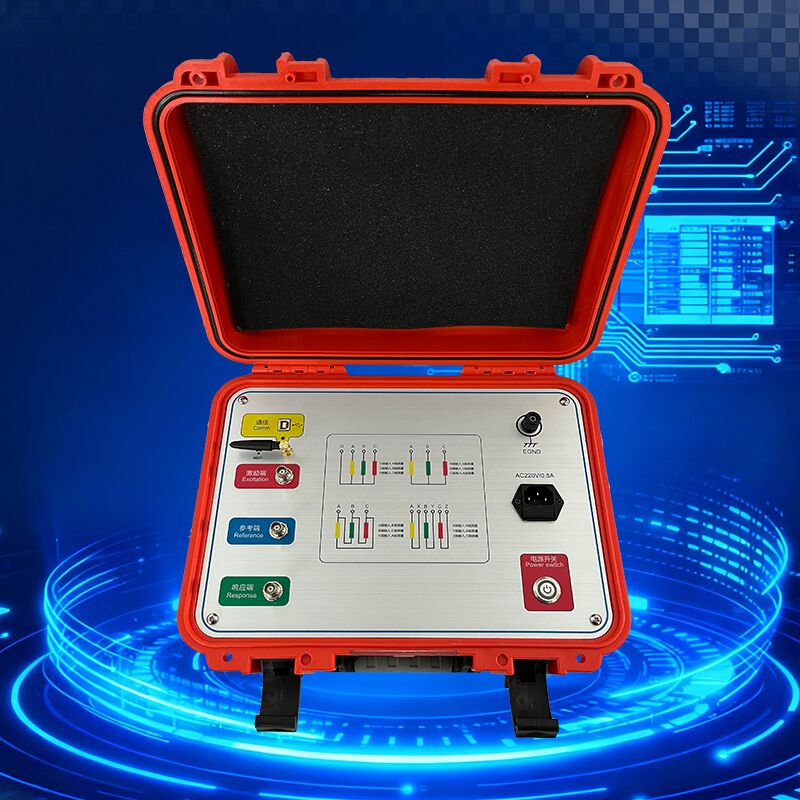

XHBX1501
Visão geral do produto
Quando um transformador é projetado e construído, suas bobinas e layout interno são definidos em pedra.As bobinas que correspondem na classe de tensão e no método de enrolamento terão os parâmetros Ci e Li definidos, de modo que as suas respostas de domínio de frequência são fixas., e os padrões de frequência das bobinas trifásicas podem ser comparados diretamente.
Problemas como curto-circuito (durante o teste), danos de transporte (movimento da bobina) ou deformação da bobina por estresse eletromagnético (durante falhas) mudarão os parâmetros distribuídos do enrolamento.Isto perturba as características originais da frequência do transformador.Pensem em mudanças na amplitude de resposta ou frequências de ressonância.O nosso Tester de Enrolamento de Transformadores usa análise de resposta para detectar estes problemas de forma não destrutiva é perfeito para verificar falhas internas em transformadores de 63 kV a 500 kV..
O testador mede como os parâmetros de enrolamento respondem em diferentes frequências, e depois traduz esses dados em informações sobre a gravidade da deformação.onde/quando as respostas de frequência mudamCom esta informação, pode dizer se um transformador está gravemente danificado e precisa de uma revisão completa.
Mesmo que não tenha dados antigos de frequência para um transformador em funcionamento, ainda pode avaliar falhas comparando espectros de bobinas defeituosas.torna muito mais fácil rastrear o desempenho, analisar acidentes e planear a manutenção.
Este teste combina um portátil com um microcomputador de um único chip para medições superprecisas.e tem todas as ferramentas de teste/análise de que necessita, sem necessidade de especialistas técnicos..
Parâmetros técnicos
| Repetibilidade do ensaio em fase |
990,9% |
| Amplitude de saída do sinal |
± 20V |
| Impedância de saída do sinal |
50Ω |
| Impedância de entrada do sinal |
1MΩ |
| Precisão da frequência de digitalização |
00,005% |
Características de desempenho
- Amostragem A/D de 16 bits em duplo canal de alta velocidade (as curvas de forma de onda mostram alterações claras durante os ensaios no local, quando o interruptor do toque é alterado).
- A amplitude de saída do sinal é ajustável por software, com uma amplitude máxima de ± 10 V.
- O computador analisa automaticamente os resultados dos testes e gera documentos electrónicos (Word).
- O instrumento possui um sistema de medição duplo com capacidade de medição de frequência de varredura linear e de medição de frequência de varredura segmentada,Compatível com as duas abordagens técnicas atualmente utilizadas na China.
- As características de amplitude-frequência cumprem as especificações técnicas nacionais aplicáveis aos testadores de características de amplitude-frequência.O eixo horizontal (frequência) tem escalas lineares e logarítmicas, de modo que a curva impressa pode ser uma curva de escala linear ou logarítmica, que o usuário pode selecionar de acordo com suas necessidades.
