XHBX1502
Quando o projeto e a construção de um transformador estão completos, as suas bobinas e a sua configuração interna estão definidas para sempre.As bobinas com a mesma classe de tensão e técnica de enrolamento terão parâmetros fixos Ci e Li, o que significa que a resposta de cada bobina ao domínio de frequência também é fixa., e os padrões de frequência das bobinas trifásicas podem ser comparados.

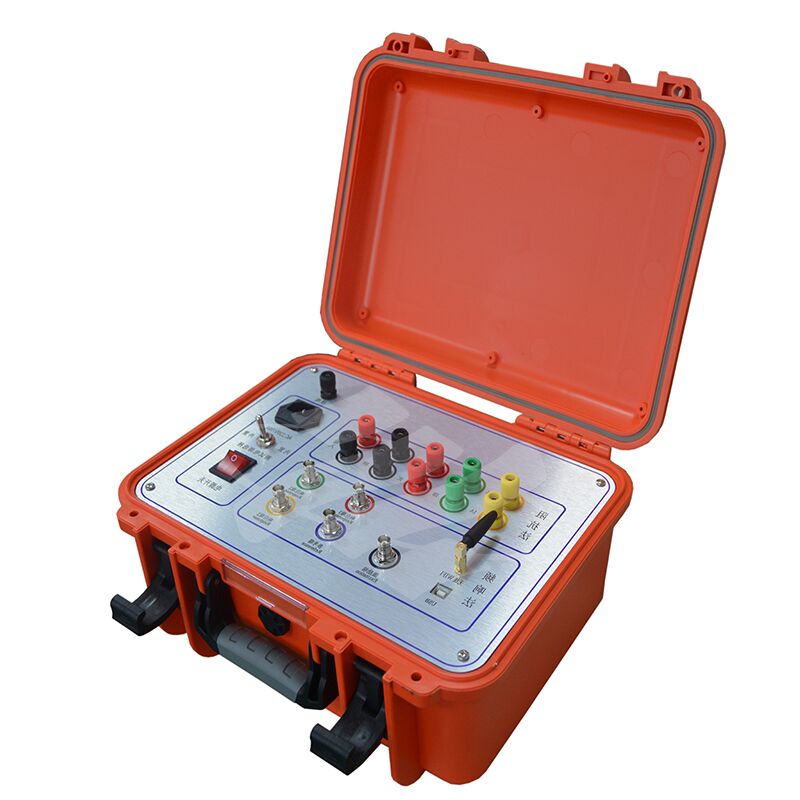

Coisas como curto-circuitos (entre curvas ou fases) durante os testes, colisões em trânsito que movem bobinas,ou deformação da bobina de atração eletromagnética durante curto-circuito / falha corridas vai mudar os parâmetros distribuídos dos enrolamentos do transformadorIsto perturba as características originais do transformador baseadas na frequência: pensem em mudanças na intensidade da resposta de frequência, ou mudanças nas frequências de ressonância chave.O Tester de Enrolamento do Transformador, fabricado com a tecnologia de análise de resposta, é um novo tipo de ferramenta não destrutiva para verificar falhas internas do transformador., e funciona para transformadores de 63 kV até 500 kV.
Este testador mede e quantifica como os parâmetros de enrolamento interno do transformador reagem em diferentes faixas de frequência.Ele calcula o quanto os enrolamentos mudaram olhando para o quão grande esses parâmetros mudanças sãoA partir daí, pode utilizar os resultados para saber se o transformador está gravemente danificado e precisa de uma reparação importante.
Parâmetros técnicos
| Faixa de medição da amplitude |
(-120 dB) a (+20 dB) |
| Precisão da medição da amplitude |
0.1 dB |
| Precisão da frequência de digitalização |
00,005% |
| Impedância de entrada do sinal |
1MΩ |
| Impedância de saída do sinal |
50Ω |
| Amplitude de saída do sinal |
± 20V |
Outros parâmetros técnicos
1Faixa de medição da amplitude: (-120 dB) a (+ 20 dB)
2Precisão de medição da amplitude: 0,1 dB
3Precisão de frequência de varredura: 0,005%
4Impedância de entrada de sinal: 1MΩ
5Impedância de saída do sinal: 50Ω
6Amplitude de saída do sinal: ± 20 V
7Repetitividade dos testes em fase: 99,9%
8- Instrumentos de medição Dimensões (L x L x H): 340 x 240 x 210 (mm)
9. Instrumentos de alumínio de liga de caixa dimensões (L x largura x altura): 370 x 280 x 260 (mm), caixa de cabo de alumínio de liga de caixa dimensões (L x largura x altura): 420 x 300 x 300 (mm)
10Peso total: 20 kg
11Temperatura de funcionamento: -10°C a +40°C Temperatura de armazenamento: -20°C a +70°C
Humidade relativa: < 90%, não condensante
