Visão Geral do Produto

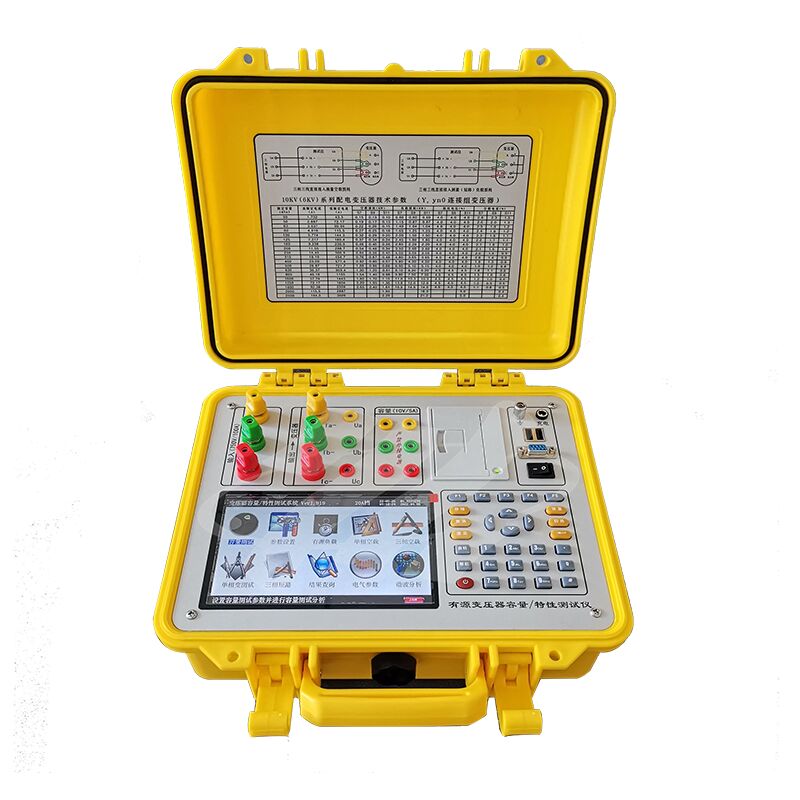

O Testador de Características de Transformadores da Série XHTX1318 é um instrumento de alta precisão dedicado à medição de parâmetros característicos de transformadores, incluindo capacidade, desempenho sem carga e desempenho com carga. Ele funciona como uma solução integrada, combinando um testador de capacidade de transformador e um testador de parâmetros característicos de transformador. Este dispositivo é capaz de conduzir medições precisas de uma gama completa de parâmetros de frequência de potência para vários tipos de transformadores, como capacidade, tipo de modelo, corrente sem carga, perdas sem carga, perdas de curto-circuito (carga) e tensão de impedância.
Características de Desempenho:
★ 1. Mede com precisão a capacidade de vários transformadores de distribuição; medição passiva, conveniente e precisa.
★ 2. Fonte de alimentação embutida, gera automaticamente uma fonte de alimentação de teste trifásica de alta potência.
★ 3. Mede a corrente sem carga, perdas sem carga, tensão de curto-circuito e perdas de curto-circuito de vários tipos de transformadores.
★ 4. Determina com precisão o modelo do transformador testado através de testes sem carga, incluindo: imersos em óleo S7, S9, S11, S13, S15, S20, S21, S22, S25; a seco SCB9, SCB10, SCB11, SCB12, SCB13, SCB14, SCB15, SCB17, SCB18, SCB19 e outros tipos de transformadores.
★ 5. Realiza automaticamente a correção da distorção da forma de onda, correção de temperatura (fornece dois métodos: correção simples de temperatura e correção separada de perdas adicionais), correção de tensão (teste sem carga sob tensão não nominal) e correção de corrente (teste de curto-circuito sob condições de corrente não nominal), o que é muito adequado para unidades que não possuem as condições para testes de curto-circuito de transformadores de maior capacidade.
★ 6. Mede o conteúdo harmônico de 2ª a 32ª ordem e a distorção harmônica total de tensão e corrente.
★ 7. Realiza análise vetorial simples e desenha diagramas vetoriais.
★ 8. Exibe diagramas de forma de onda de vários parâmetros elétricos, funcionando como um osciloscópio.
★ 9. Ampla faixa de tensão: A tensão máxima pode ser medida até 750V, garantindo precisão sem alternar faixas. Evita danos ao instrumento devido à seleção incorreta da faixa de tensão.
★ 10. A faixa de corrente é dividida em faixas alta e baixa, garantindo uma faixa de medição máxima de 100A e medição precisa de amplitudes em nível de milivolt, atendendo aos requisitos para medição de tensão de impedância PT.
★ 11. Faixa de medição de capacidade: 20kVA~800000kVA (transformadores trifásicos)
5kVA~100000kVA (transformadores monofásicos)
★ 12. Função de indicação de porcentagem de energia restante da bateria, não apenas um simples alarme de bateria fraca. ★ 13. Tela grande, display LCD colorido de alto brilho, menus e avisos de operação em caracteres chineses completos permitem uma interação homem-máquina amigável. Botões de toque de silicone condutivo tornam a operação mais simples e prolongam a vida útil dos botões.
★ 14. Os usuários podem imprimir dados de teste a qualquer momento usando uma impressora em miniatura.
★ 15. Função de armazenamento de resultados de teste, capaz de armazenar 200 conjuntos de dados de teste de capacidade.
Parâmetros Técnicos
☆ 1. Características de Entrada
Parte ativa:
Faixa de medição de tensão: 0~10V
Faixa de medição de corrente: 0~10A
Parte passiva:
Faixa de medição de tensão: 0~750V ampla faixa.
Faixa de medição de corrente: 0~20A~100A faixa dupla interna, seleção automática ou manual.
☆ 2. Precisão
Tensão: ±0,2%
Corrente: ±0,2%
Potência: ±0,2% (CosΦ>0,2), ±0,3% (0,02
☆ 3. Temperatura de operação: -25℃~ +65℃
☆ 4. Fonte de alimentação de carregamento: AC 160V~260V
☆ 5. Isolamento: ⑴, Resistência de isolamento entre os terminais de entrada de tensão e corrente e a carcaça ≥100MΩ.
⑵, O terminal de entrada de energia de trabalho e a carcaça suportam uma frequência de potência de 2kV (RMS) por 1 minuto.
