Sistema Integrado de Teste de Falhas em Cabos de 32kV 2048J para Diagnóstico de Cabos de Energia Subterrâneos

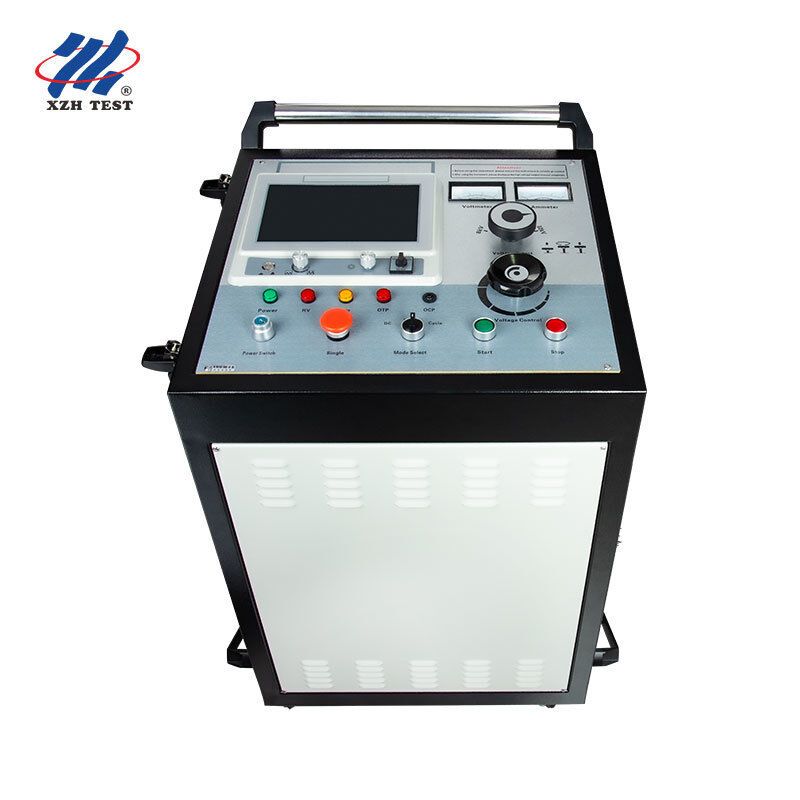

O XHHV535-4TSB é um sistema integrado de teste de falhas em cabos para detecção de falhas na isolação principal em cabos de energia com níveis de tensão de 35kV e abaixo, e para calibração do comprimento do cabo. O sistema consiste em dois componentes integrados: um testador de falhas em cabos TDR com tela sensível ao toque e um gerador de impulsos de alta tensão, formando uma solução completa de diagnóstico "turnkey".

Este sistema de teste de falhas em cabos é aplicável a falhas de baixa resistência, curto-circuito, circuito aberto e circuito rompido em cabos de energia, cabos coaxiais de alta frequência, cabos de iluminação pública e fios enterrados de vários materiais e com diferentes seções transversais e meios, bem como falhas de fuga de alta resistência e de flashover de alta resistência. Os parâmetros técnicos estão em conformidade com GB/T 18268.1, DL/T 849.1-2019, e JJF1042-2020.

Este sistema integrado foi projetado para equipes de campo de concessionárias de energia, prestadores de serviços de teste de cabos, e equipes de manutenção industrial que necessitam de uma solução completa de diagnóstico de falhas em cabos "turnkey". O design integrado de dois componentes elimina preocupações de compatibilidade entre testadores e geradores de impulsos separados, enquanto o megôhmetro e a bateria de lítio integrados permitem operação em campo totalmente autônoma, sem fontes de alimentação externas para a unidade TDR.
